SD-ALTISの主観
フレーム加工と電装加工。
フレーム加工と云っても主にシートレール周辺。

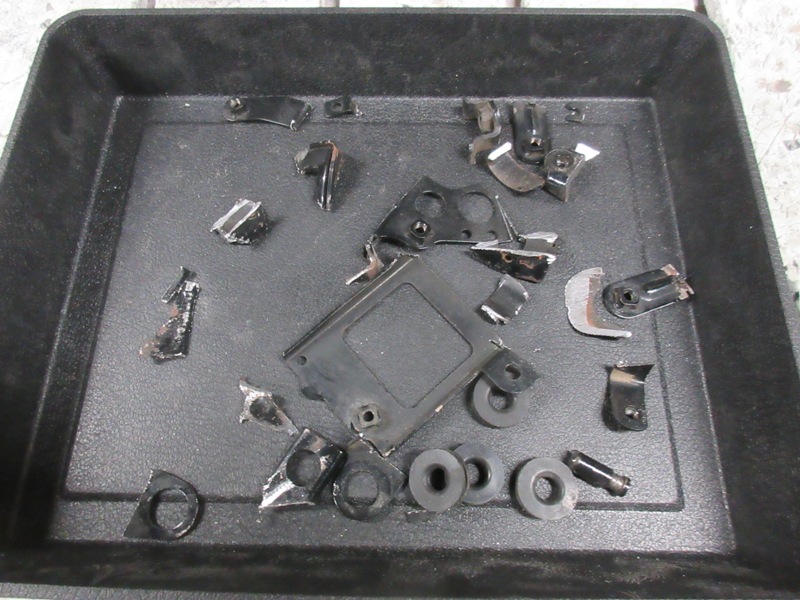

使わないステーをカットしたり、補強追加したり。
純正のタンクステーなんかも全部切り飛ばしてます。
コレには理由が有って「こうしないといけない理由」があります。
Z1R風なシングルシート装着用の専用シートレールに
タンク固定部分を純正と同じ位置寸法で再現しています。
ココの部分にスペースを設ける為に、こんな仕様にしました。
わざわざ専用治具を制作してまで、一体式専用シートレールを
必要とする理由はインナータンクの形状に起因している訳でね。
ちなみにこのシートレール上に必要な補器類全詰み仕様です。
こういった小細工が好きなだけに、うっとりしてしまいます。
レーサーとしてのメリットは計り知れないかも知れません・・・。
ハーネスは純正ベースでレーシングハーネスを制作します。
洗浄して、テープ剥いて、ベタベタ糊を除去して、製作準備。
必要最低限な配線だけ残して間引きます。
レーサーとして必要最低限な配線を残した状態。
何てことない、コレを纏めればオッケイなだけです。
間引いて使わない残った配線は分別して保管しておきます。
折角の色付き国産線ですから廃棄せずに使える所は残します。
メーターパネルはスタック対応カーボンパネルのPⅡベース。
今や王道の組み合わせになりました。。。
見た目も強度も本物は違いますよ、とお伝えしたい所存です。
フレームマウントステー、オイルクーラー、メーターパネル
この位置関係、妄想の果てのバランス、でゴザイマス。
毎度手探りで制作しますが、完成したら苦労が見えない・・・。
工作班として製作冥利に尽きますので良しとしますけどね・・・。
フレーム加工と云っても主にシートレール周辺。
使わないステーをカットしたり、補強追加したり。
純正のタンクステーなんかも全部切り飛ばしてます。
コレには理由が有って「こうしないといけない理由」があります。
Z1R風なシングルシート装着用の専用シートレールに
タンク固定部分を純正と同じ位置寸法で再現しています。
ココの部分にスペースを設ける為に、こんな仕様にしました。
わざわざ専用治具を制作してまで、一体式専用シートレールを
必要とする理由はインナータンクの形状に起因している訳でね。
ちなみにこのシートレール上に必要な補器類全詰み仕様です。
こういった小細工が好きなだけに、うっとりしてしまいます。
レーサーとしてのメリットは計り知れないかも知れません・・・。
ハーネスは純正ベースでレーシングハーネスを制作します。
洗浄して、テープ剥いて、ベタベタ糊を除去して、製作準備。
必要最低限な配線だけ残して間引きます。
レーサーとして必要最低限な配線を残した状態。
何てことない、コレを纏めればオッケイなだけです。
間引いて使わない残った配線は分別して保管しておきます。
折角の色付き国産線ですから廃棄せずに使える所は残します。
メーターパネルはスタック対応カーボンパネルのPⅡベース。
今や王道の組み合わせになりました。。。
見た目も強度も本物は違いますよ、とお伝えしたい所存です。
フレームマウントステー、オイルクーラー、メーターパネル
この位置関係、妄想の果てのバランス、でゴザイマス。
毎度手探りで制作しますが、完成したら苦労が見えない・・・。
工作班として製作冥利に尽きますので良しとしますけどね・・・。

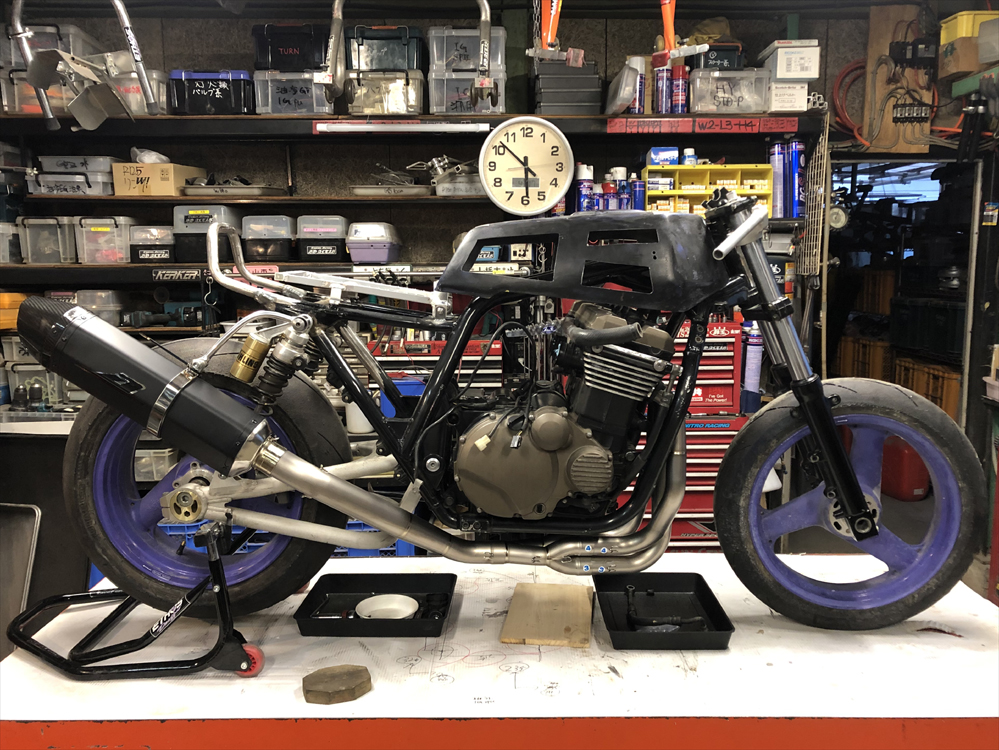

いよいよあと10日ほどに迫ったTOTですが
参戦へ向けて最終調整中の＃5号車でゴザイマス。

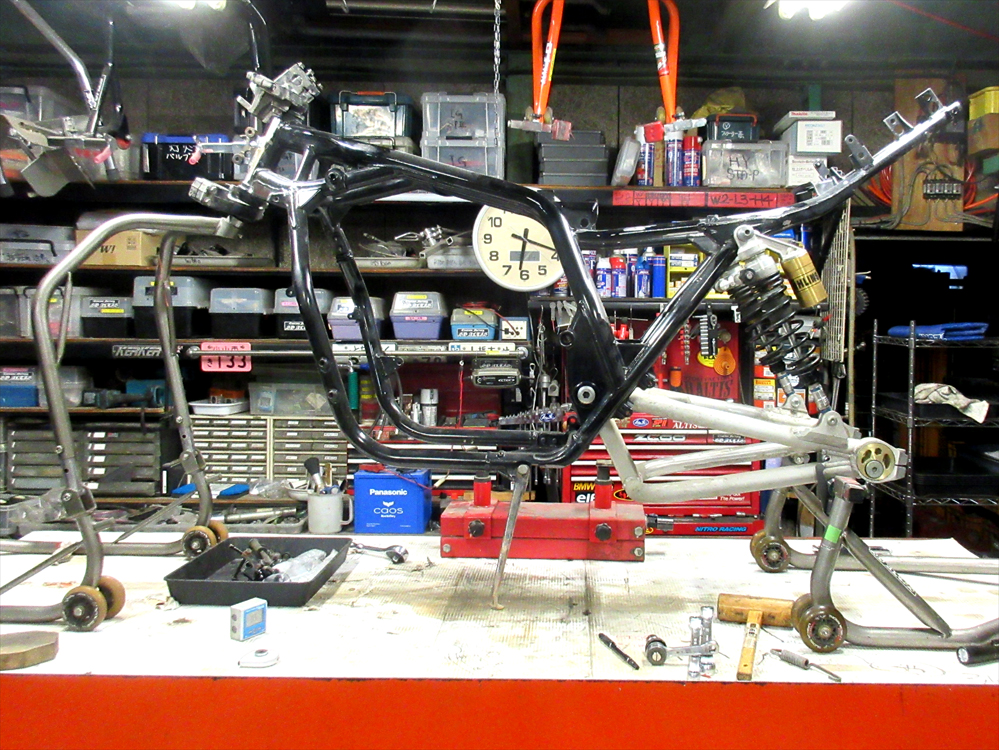

邪魔な部分を切り取ったフレームに、移動兼見付き確認の為に
純正の足回りを一旦仮付けして次の作業準備です。

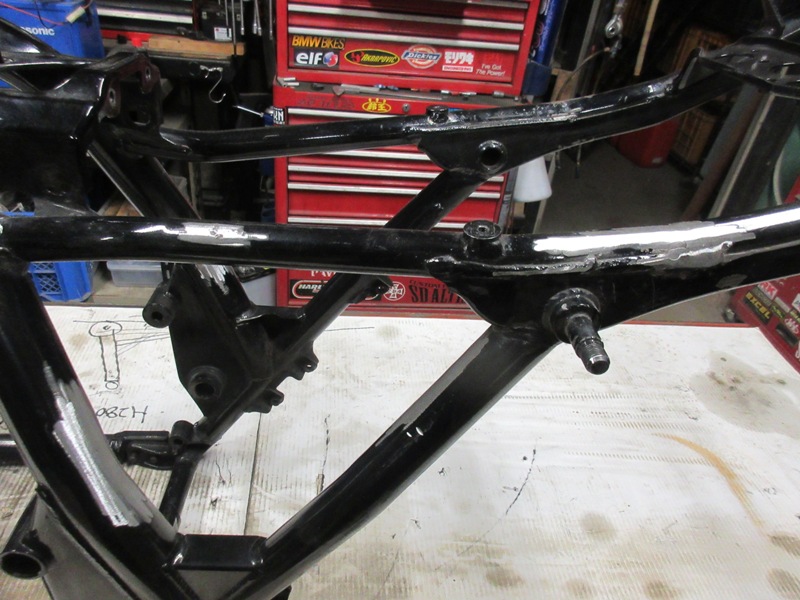

まず、サイドスタンドは邪魔になるので根元から撤去しますが
それだと通常時に不都合が多いのは周知の事実。
いちいちレーシングスタンド使うのも邪魔くさいし
ステップスタンドも恒久的な使用に向かない。

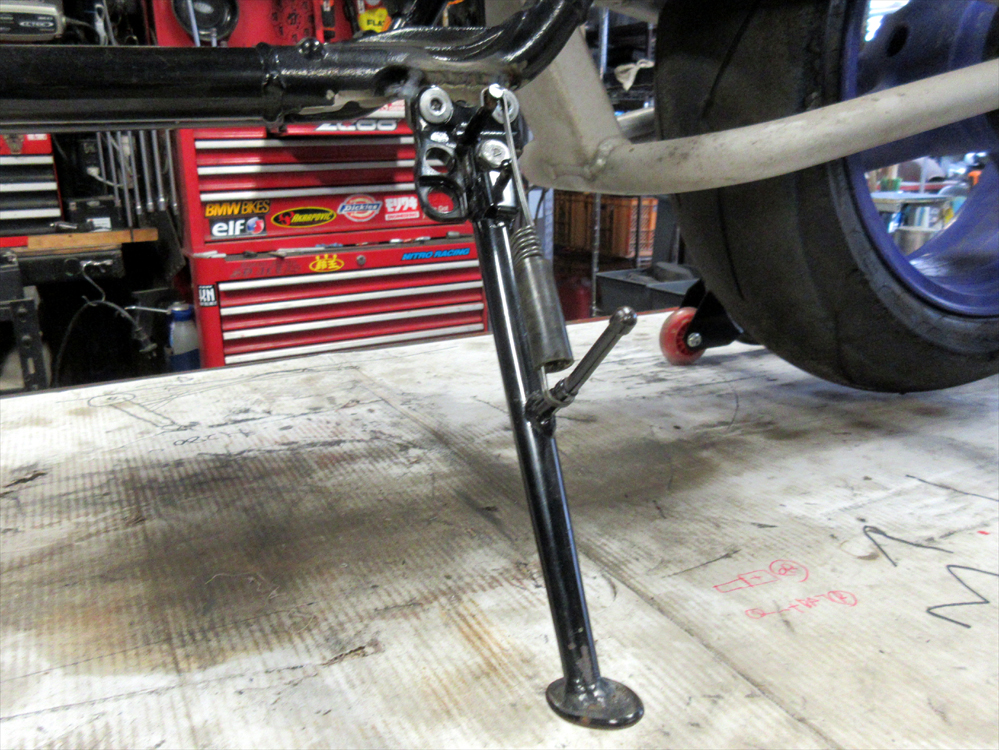

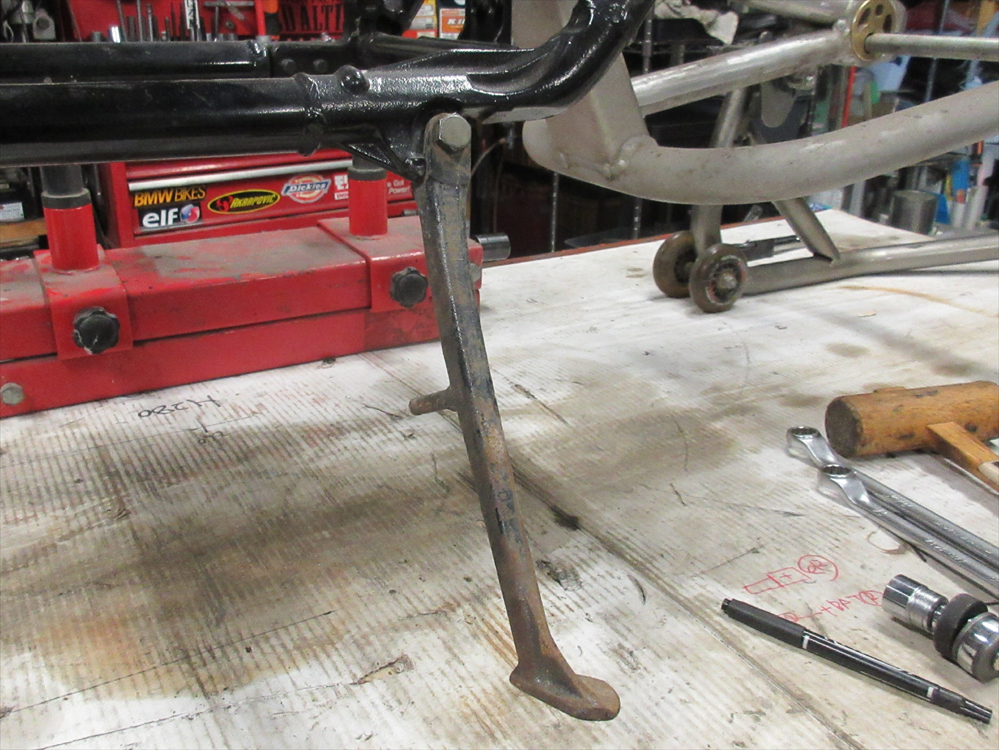

なので、10Rのスタンドを流用します。
フレーム単体時に加工するのがベストな個所ですね。
ボルト二本で脱着可能なので、レース時と通常時に使い分け。
総合的に便利さも考慮する事が必要です。
一旦、仮のエンジンを装着して冷却系の考察。
お馴染みSC57のラジエーターを装着しますが
パイピングを横廻しにするので加工する箇所を考察イメージ。

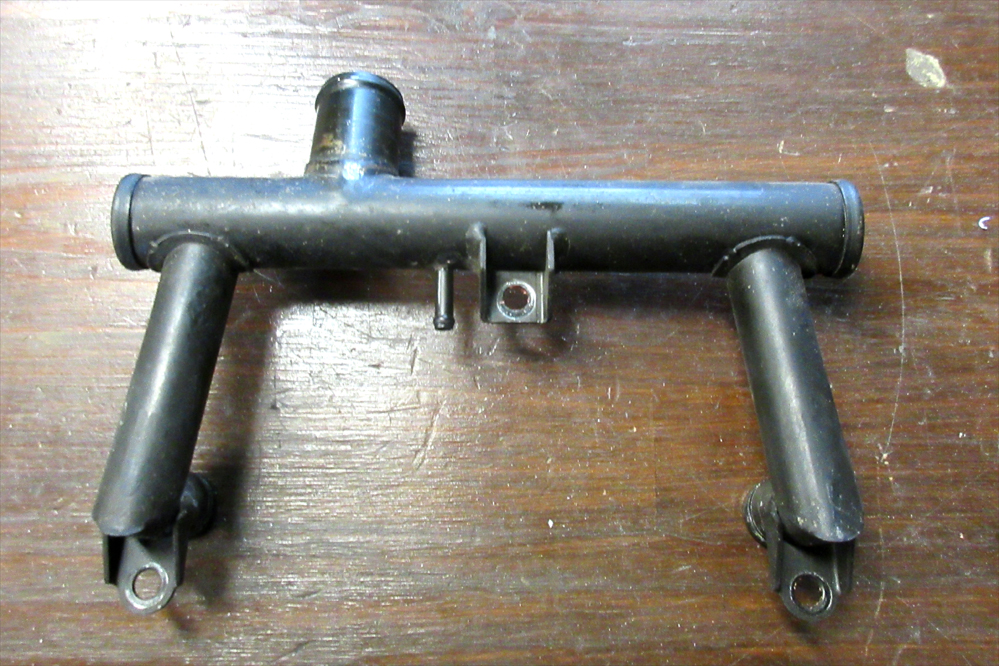

純正のエンジン後部パイプを加工します。
上側に行く所は潰して水温系の取り出し口に変更。
右サイドはパイプ延長してヘッド横にパイピングさせる。

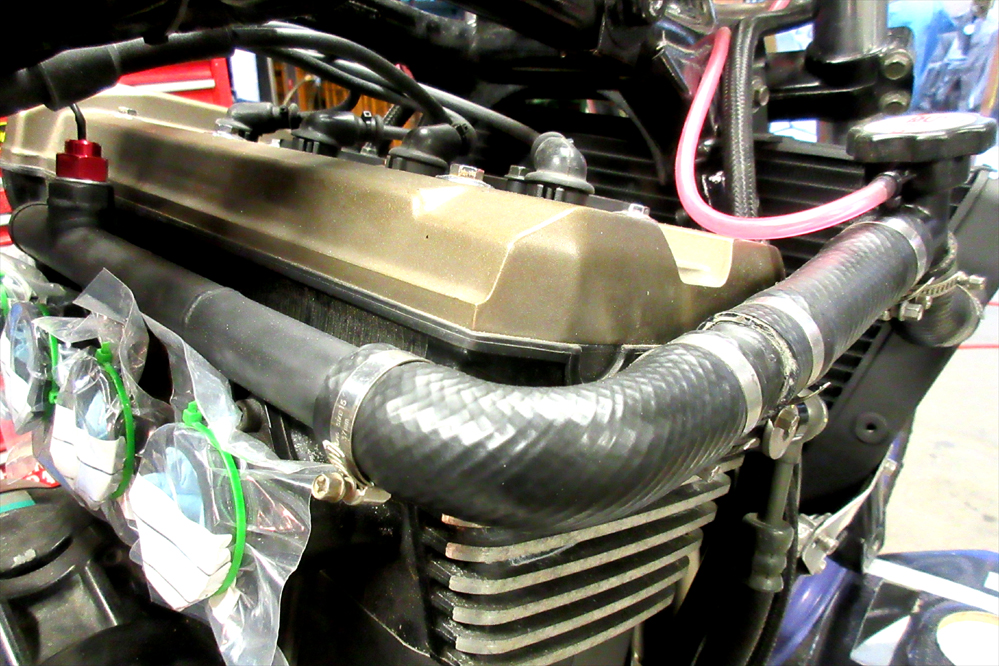

加工後はこんな感じに装着されます。
加工する意味的に、エンジン上側にあるサーモは外してしまうので
純正のパイプラインを無駄にウネウネさせる意味は無いですし
そもそもカッコ悪いし、ヘッドの上はスカスカにしたいし、で
ただそれだけの理由です。

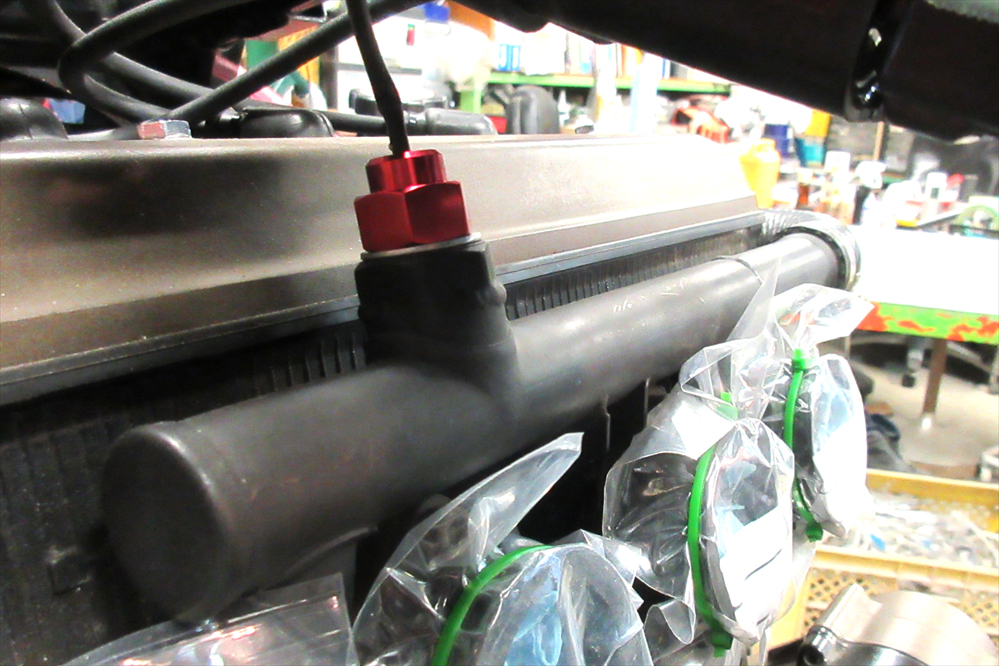

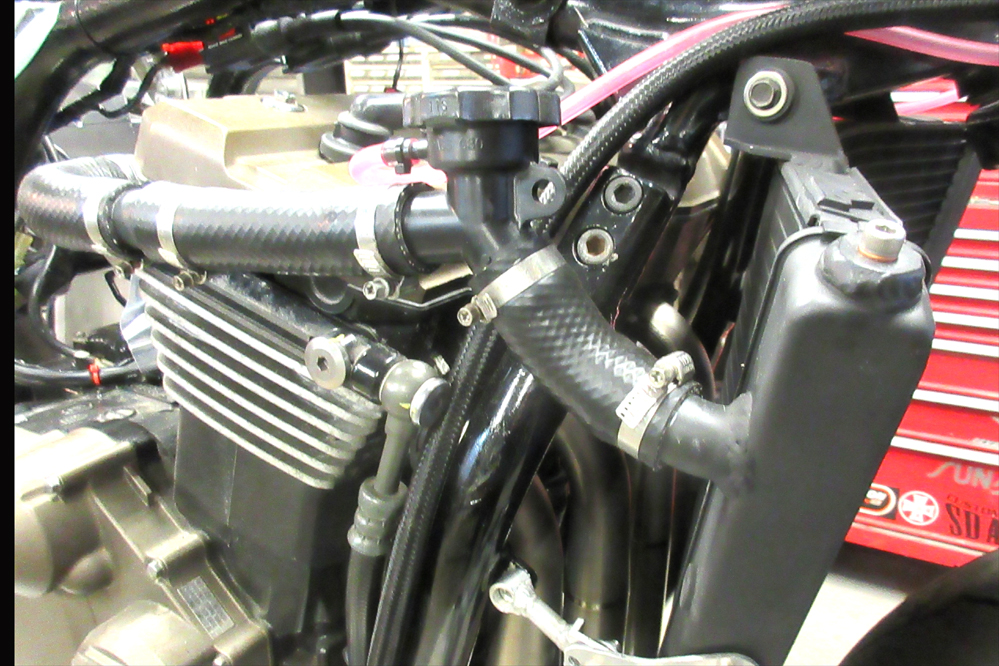

SC57ラジエーターとのパイプ接続位置はここら辺にしました。
キャップベースのライン的にこの位置がカッコいいかな？、と。

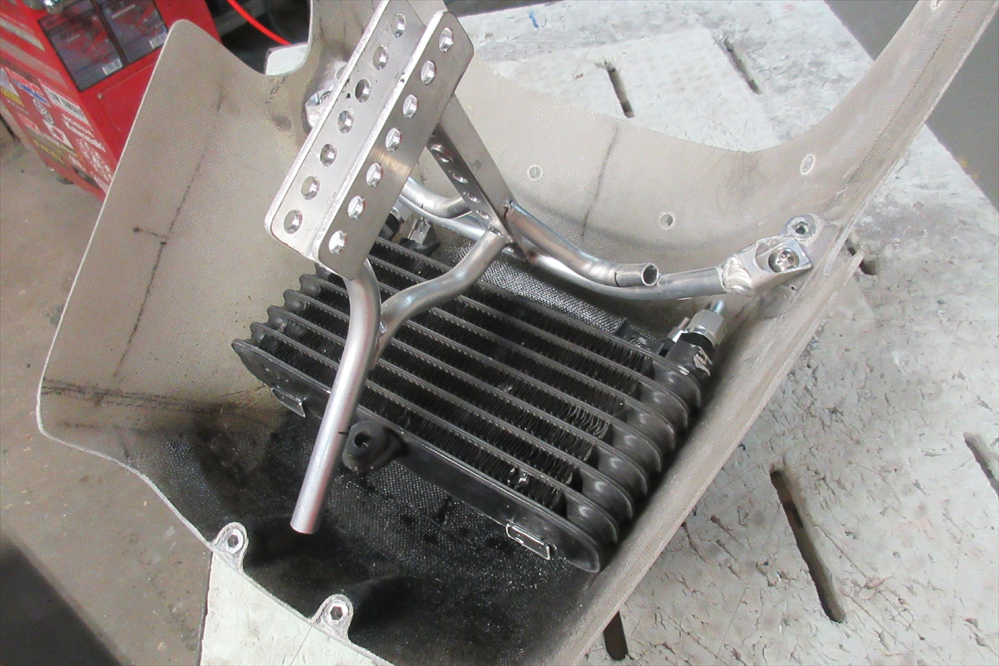

オイルクーラーはフレームマウントカウルステーに装着します。
ココはメーターパネルやらカウルステーやらカウルやらと
物理的スペースとの兼ね合いが重要なので悩むかな？と。
まぁ、こういった「無から有」が仕事なので興奮しますね。
モチベーションとイマジネーションを保つ為に
一気に作業するのが吉なのでゴザイマス。。。
参戦へ向けて最終調整中の＃5号車でゴザイマス。
邪魔な部分を切り取ったフレームに、移動兼見付き確認の為に
純正の足回りを一旦仮付けして次の作業準備です。
まず、サイドスタンドは邪魔になるので根元から撤去しますが
それだと通常時に不都合が多いのは周知の事実。
いちいちレーシングスタンド使うのも邪魔くさいし
ステップスタンドも恒久的な使用に向かない。
なので、10Rのスタンドを流用します。
フレーム単体時に加工するのがベストな個所ですね。
ボルト二本で脱着可能なので、レース時と通常時に使い分け。
総合的に便利さも考慮する事が必要です。
一旦、仮のエンジンを装着して冷却系の考察。
お馴染みSC57のラジエーターを装着しますが
パイピングを横廻しにするので加工する箇所を考察イメージ。
純正のエンジン後部パイプを加工します。
上側に行く所は潰して水温系の取り出し口に変更。
右サイドはパイプ延長してヘッド横にパイピングさせる。
加工後はこんな感じに装着されます。
加工する意味的に、エンジン上側にあるサーモは外してしまうので
純正のパイプラインを無駄にウネウネさせる意味は無いですし
そもそもカッコ悪いし、ヘッドの上はスカスカにしたいし、で
ただそれだけの理由です。
SC57ラジエーターとのパイプ接続位置はここら辺にしました。
キャップベースのライン的にこの位置がカッコいいかな？、と。
オイルクーラーはフレームマウントカウルステーに装着します。
ココはメーターパネルやらカウルステーやらカウルやらと
物理的スペースとの兼ね合いが重要なので悩むかな？と。
まぁ、こういった「無から有」が仕事なので興奮しますね。
モチベーションとイマジネーションを保つ為に
一気に作業するのが吉なのでゴザイマス。。。
え～、作業内容の変更です。
既存の加工済みハーネスをベースに補修作業を試みましたが
ちょっと断念して中古純正ハーネスから制作し直します。
当初は車両購入時に付属していた加工済み配線をベースに用いて
補修作業を行う予定でいましたが、やはり無理かな？と・・・。

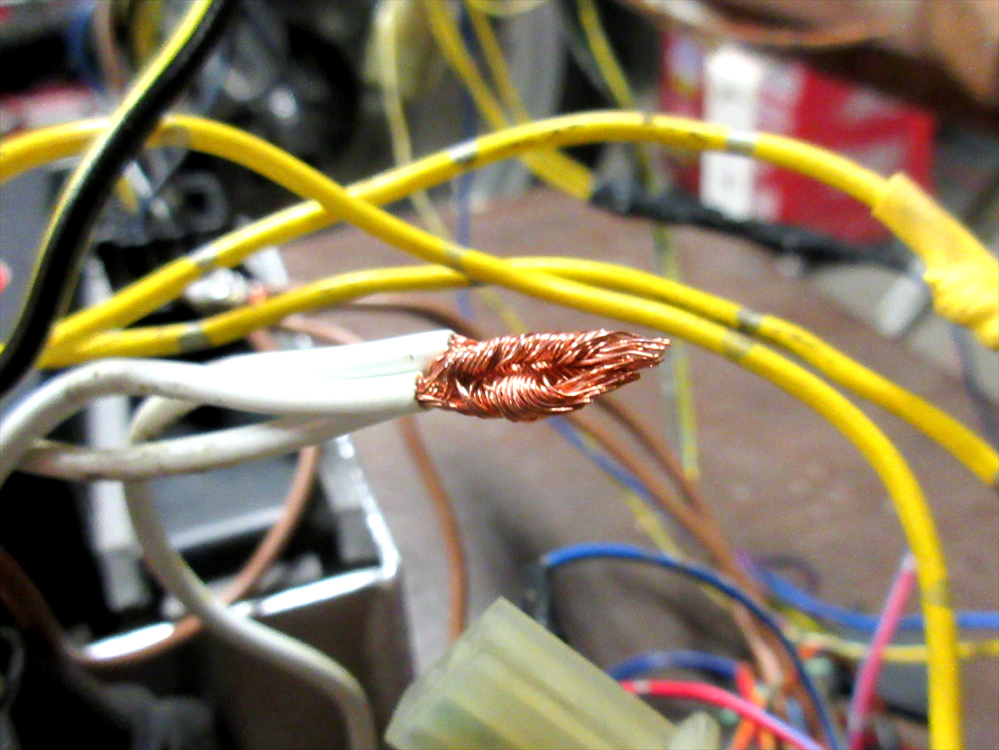

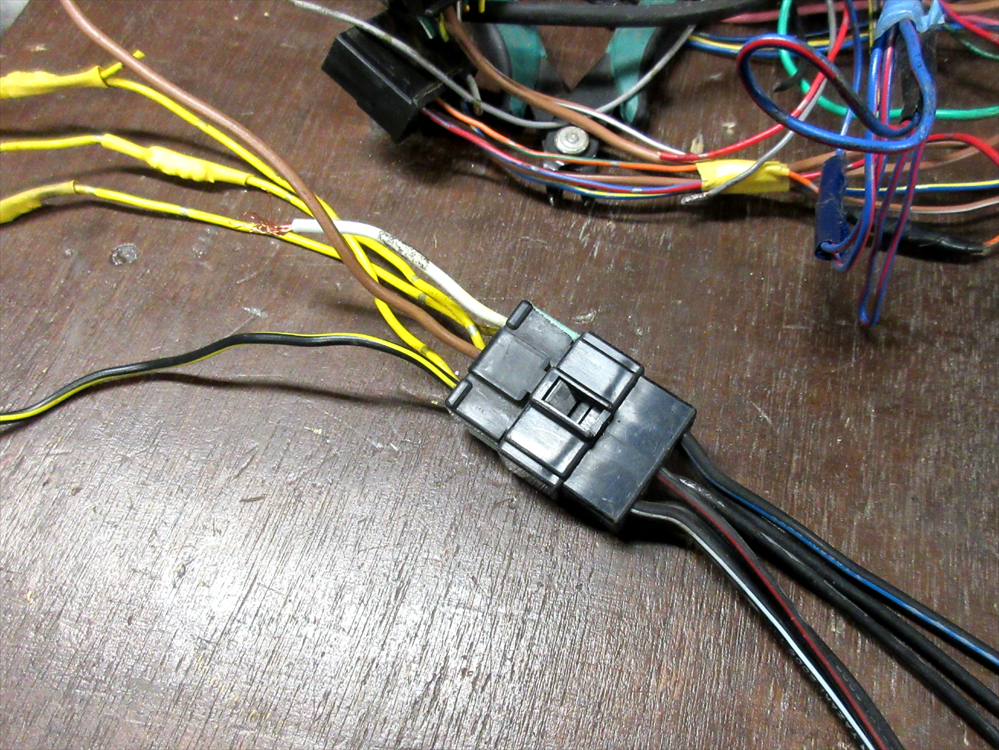

こんな処理されてる箇所が多々あるので、あきらめました・・・。

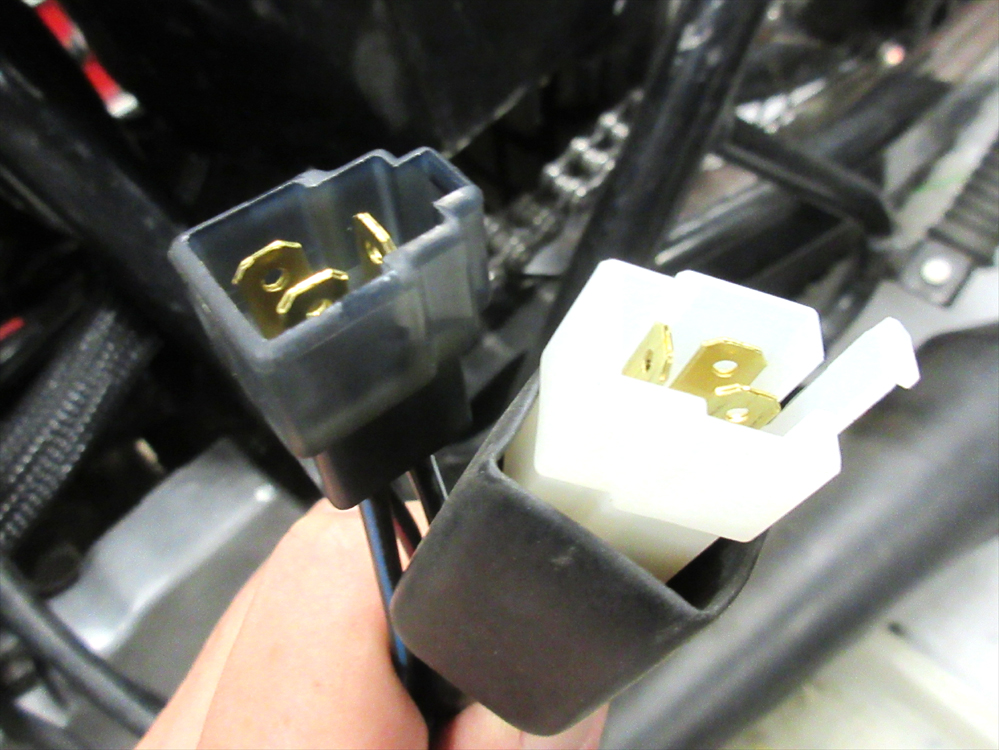

レギュレーター線250型6Pカプラ
純正車体のままなら余裕が有るのでこのサイズでイケますが
今回見たく小さい電装ケースの場合は小型化しないと無理なので
250型3Pの分配仕様にてダイレクト結束にします。
こんな感じに各カプラサイズの小型化と間引きを検証していきます。
ある程度、補器類の配置調整した状態。
車体に仮配置して通電確認します。
はい、問題無く操作確認出来ました。
補器類との配置寸法を最終調節して完成となります。

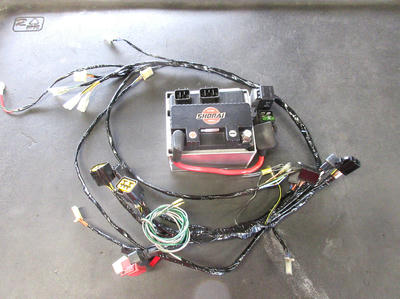

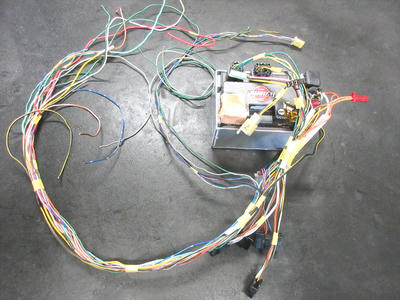

配線テープまいてハーネスの完成です。
コレをあの小型な電装ケースに配置させて終了でゴザイマス。

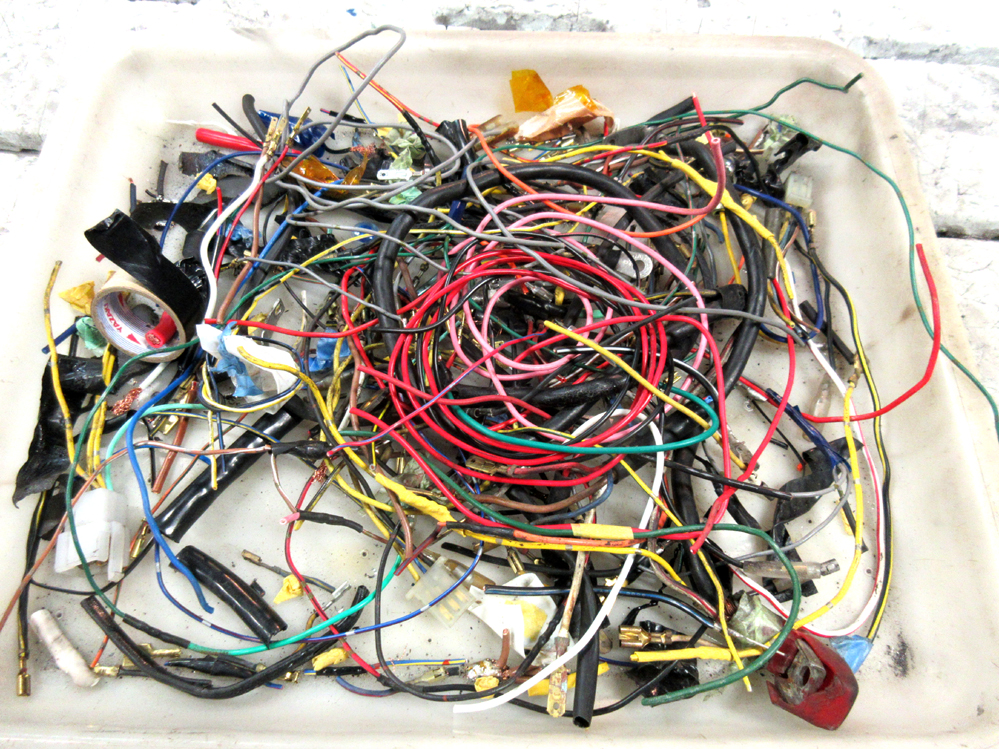

で、今回の見限った残線がコレ
既存の加工済みハーネスをベースに補修作業を試みましたが
ちょっと断念して中古純正ハーネスから制作し直します。
当初は車両購入時に付属していた加工済み配線をベースに用いて
補修作業を行う予定でいましたが、やはり無理かな？と・・・。
こんな処理されてる箇所が多々あるので、あきらめました・・・。
レギュレーター線250型6Pカプラ
純正車体のままなら余裕が有るのでこのサイズでイケますが
今回見たく小さい電装ケースの場合は小型化しないと無理なので
250型3Pの分配仕様にてダイレクト結束にします。
こんな感じに各カプラサイズの小型化と間引きを検証していきます。
ある程度、補器類の配置調整した状態。
車体に仮配置して通電確認します。
はい、問題無く操作確認出来ました。
補器類との配置寸法を最終調節して完成となります。
配線テープまいてハーネスの完成です。
コレをあの小型な電装ケースに配置させて終了でゴザイマス。
で、今回の見限った残線がコレ

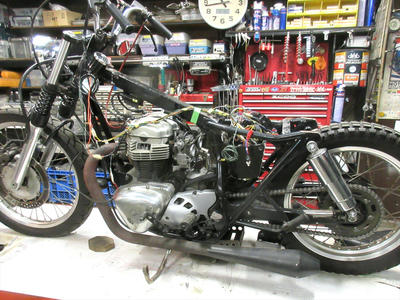

W400のハーネス補修作業でゴザイマス。
今回もチョッパーテイストカスタムな車体に
お馴染みのスカハーネスを補修制作します。
現行ダブルの配線加工依頼はZ系に次いで多い個体種です。
今回見たく車体に合わせてとことんシンプルにしたり
通販的に加工処理だけ行ったりと多様ですが
個人的に所有してるせいもあって好きな作業です。。。
で、この車両は購入時からチョッパー風な車体らしいです。
なので、車体構成はあまり崩さずに多少仕様変更をしつつ
自分らしさを求めたいとの事で、現オーナーさんのお手伝い。
購入先でそれなりにハーネス加工処理を行われていましたが
もっと良くする為に、申し訳ないですが是正作業行います。
今回の作業点で難題が一つ、オーナーさんの条件として
『既存の電装ケースを継続使用する事』
を希望されてまして、コレがちょっとだけ厄介・・・。
厄介な理由として主に二点
・バッテリーを含めた補器類一式を纏められる余裕が無い。
（違う場所に設置すれば良いが、丸見えバッテリーは嫌・・・）
・取り付け方や形状があまり好ましくない。
（新規で制作すればもっとしっかり良くなるが予算が無い・・・）
まぁ、あくまでも楽に作業したい私の希望なんですけどね・・・。

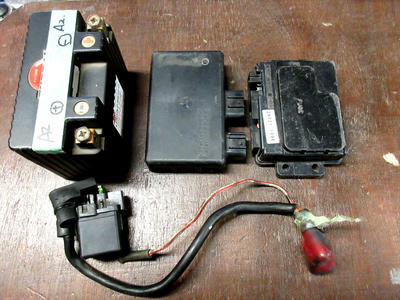

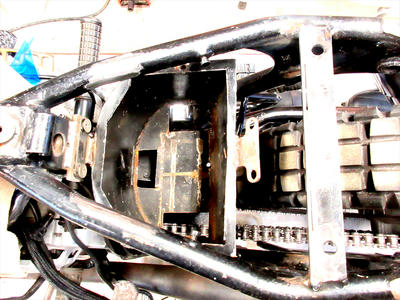

電装ケースに収める予定の補器類一式がコチラ。
ショーライBATを使用する事で「電装IN仕様」になってしまった
訳でして、このヘンの物理的配置が重要になってくるんです。

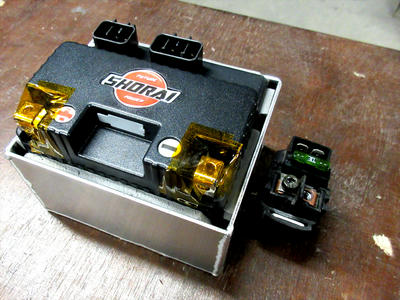

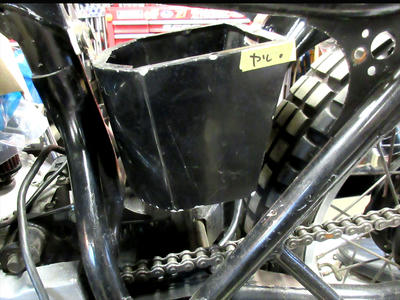

まずは電装ケース内に配置する「仕切りケース」を制作。
逆にこの仕切りケースで基本的な電装補器類を管理します。
いちいち小さい電装ケース内部で配線処理なんて出来ません。
作業性と確実性を上げる為に最適な手法を模索して解決。
取敢えず、車両購入後に実働していた加工済みハーネスを元に

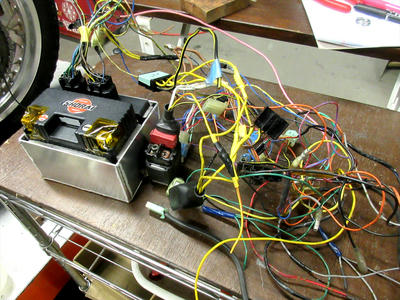

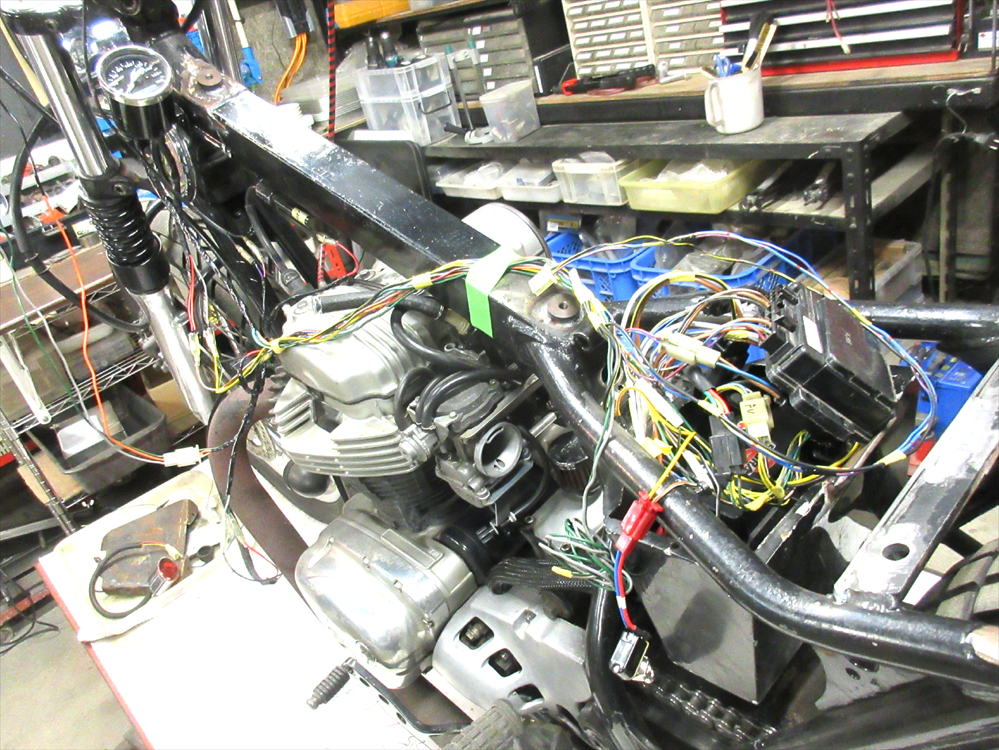

この仕切りケースによる配置シュミレーションを行います。
この状態を基本として各種ハーネスの位置関係を是正します。
今回もチョッパーテイストカスタムな車体に
お馴染みのスカハーネスを補修制作します。
現行ダブルの配線加工依頼はZ系に次いで多い個体種です。
今回見たく車体に合わせてとことんシンプルにしたり
通販的に加工処理だけ行ったりと多様ですが
個人的に所有してるせいもあって好きな作業です。。。
で、この車両は購入時からチョッパー風な車体らしいです。
なので、車体構成はあまり崩さずに多少仕様変更をしつつ
自分らしさを求めたいとの事で、現オーナーさんのお手伝い。
購入先でそれなりにハーネス加工処理を行われていましたが
もっと良くする為に、申し訳ないですが是正作業行います。
今回の作業点で難題が一つ、オーナーさんの条件として
『既存の電装ケースを継続使用する事』
を希望されてまして、コレがちょっとだけ厄介・・・。
厄介な理由として主に二点
・バッテリーを含めた補器類一式を纏められる余裕が無い。
（違う場所に設置すれば良いが、丸見えバッテリーは嫌・・・）
・取り付け方や形状があまり好ましくない。
（新規で制作すればもっとしっかり良くなるが予算が無い・・・）
まぁ、あくまでも楽に作業したい私の希望なんですけどね・・・。
電装ケースに収める予定の補器類一式がコチラ。
ショーライBATを使用する事で「電装IN仕様」になってしまった
訳でして、このヘンの物理的配置が重要になってくるんです。
まずは電装ケース内に配置する「仕切りケース」を制作。
逆にこの仕切りケースで基本的な電装補器類を管理します。
いちいち小さい電装ケース内部で配線処理なんて出来ません。
作業性と確実性を上げる為に最適な手法を模索して解決。
取敢えず、車両購入後に実働していた加工済みハーネスを元に
この仕切りケースによる配置シュミレーションを行います。
この状態を基本として各種ハーネスの位置関係を是正します。

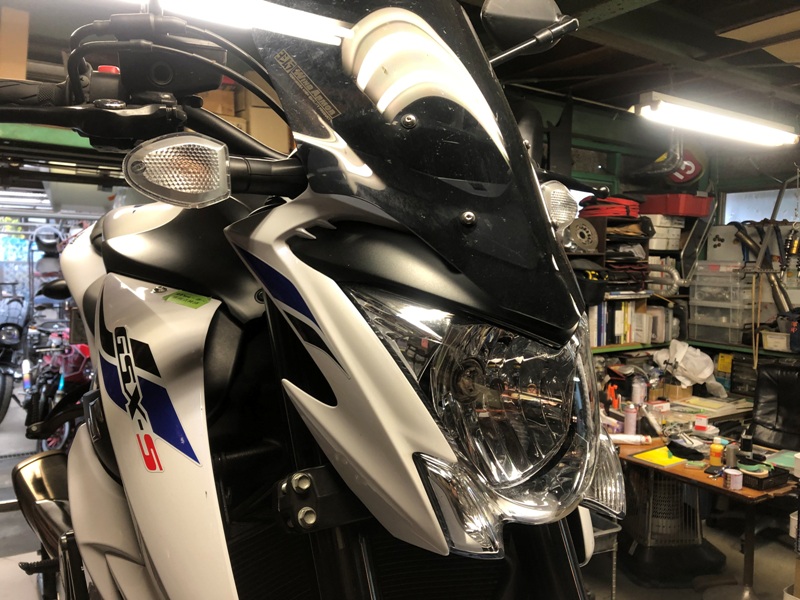

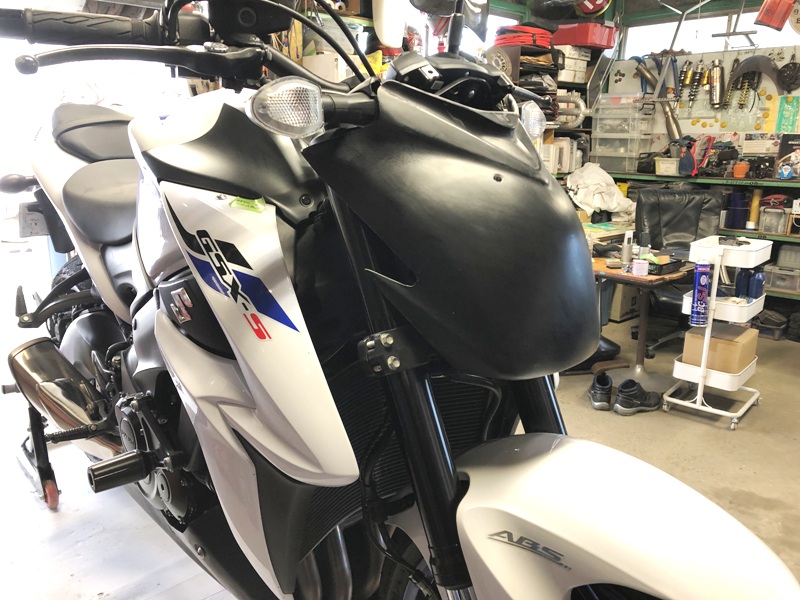

GSX-S1000レース外装製作シリーズ
ゼッケンプレート編もうすぐ完成。

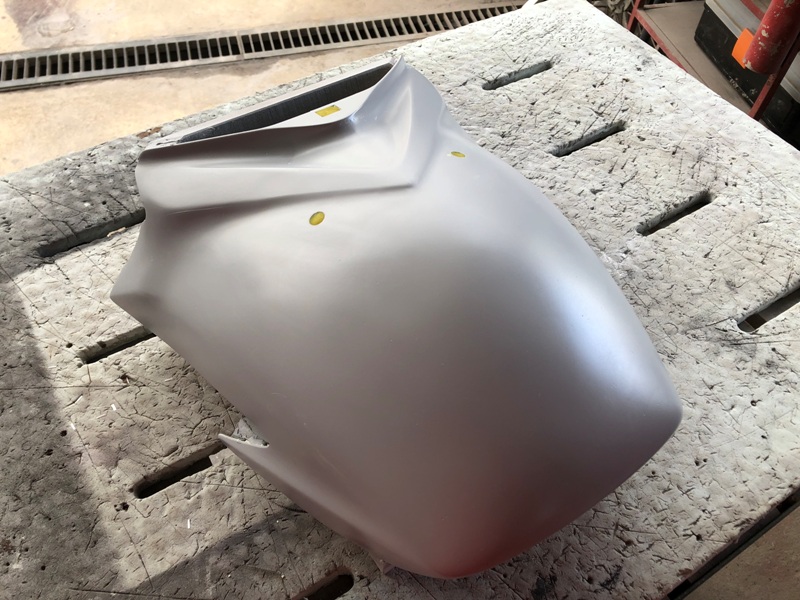

純正形状風ゼッケンプレートの型が完成。
後は車体に対する取付ステー部分の設置考察を模索し
ひとまずサンプル製品を作り現状確認します。
きちんとした製品版はもうちょい先になりますが
テイストには間に合いそうです。
型用ゲルコートを塗った状態。
三液性なので促進剤と硬化剤の配分を注意して塗布。
この時期は促進剤0.8％位がちょうど良い感じ。

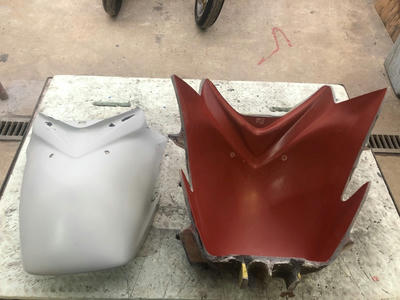

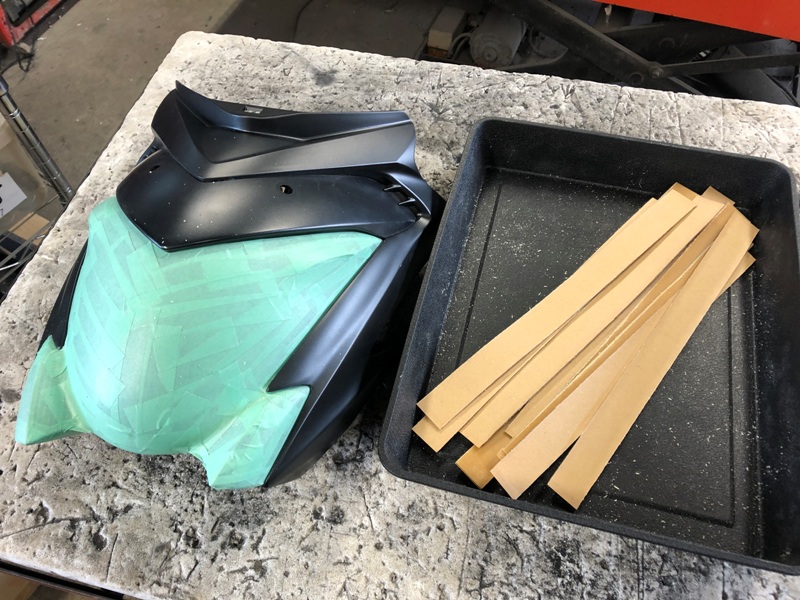

型に補強とステー治具設置をし、うまく分割出来た状態。
これだけ見ると「ふ～ん、こんなもんやね・・・」って感じ・・・。
この状態になるまでの下積みは気付かれないのも事実。
ダレもそんなところには興味が無い。
出来上がった製品の評価がすべてでオッケイでゴザイマス。
しかしこの業界、その「出来上がりの表面だけ」をコソコソパクる
「コソ泥DIY」が多いのも事実でしてね・・・。
手間暇かけた製品をそっくりパクってヤフオク販売とかね・・・。
FRP製品を制作するスキルは多少持ち合わせてるけど
イチからオリジナル製品作れない連中が小遣い稼ぎで邪魔してくる。
そんなに作りたいなら、ウチで雇うから正規品作れ、と。
そのうち、FRP教室開くので参加お待ちしております。。。
ゼッケンプレート編もうすぐ完成。
純正形状風ゼッケンプレートの型が完成。
後は車体に対する取付ステー部分の設置考察を模索し
ひとまずサンプル製品を作り現状確認します。
きちんとした製品版はもうちょい先になりますが
テイストには間に合いそうです。
型用ゲルコートを塗った状態。
三液性なので促進剤と硬化剤の配分を注意して塗布。
この時期は促進剤0.8％位がちょうど良い感じ。
型に補強とステー治具設置をし、うまく分割出来た状態。
これだけ見ると「ふ～ん、こんなもんやね・・・」って感じ・・・。
この状態になるまでの下積みは気付かれないのも事実。
ダレもそんなところには興味が無い。
出来上がった製品の評価がすべてでオッケイでゴザイマス。
しかしこの業界、その「出来上がりの表面だけ」をコソコソパクる
「コソ泥DIY」が多いのも事実でしてね・・・。
手間暇かけた製品をそっくりパクってヤフオク販売とかね・・・。
FRP製品を制作するスキルは多少持ち合わせてるけど
イチからオリジナル製品作れない連中が小遣い稼ぎで邪魔してくる。
そんなに作りたいなら、ウチで雇うから正規品作れ、と。
そのうち、FRP教室開くので参加お待ちしております。。。

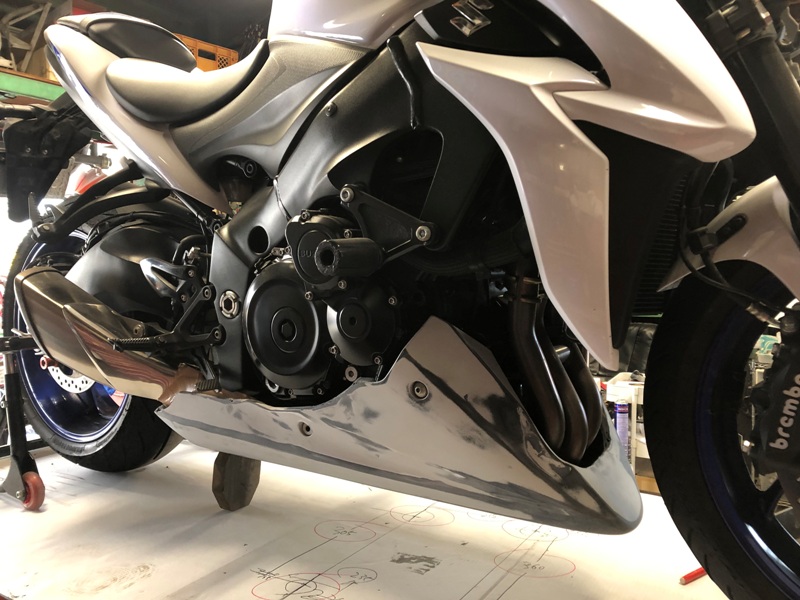

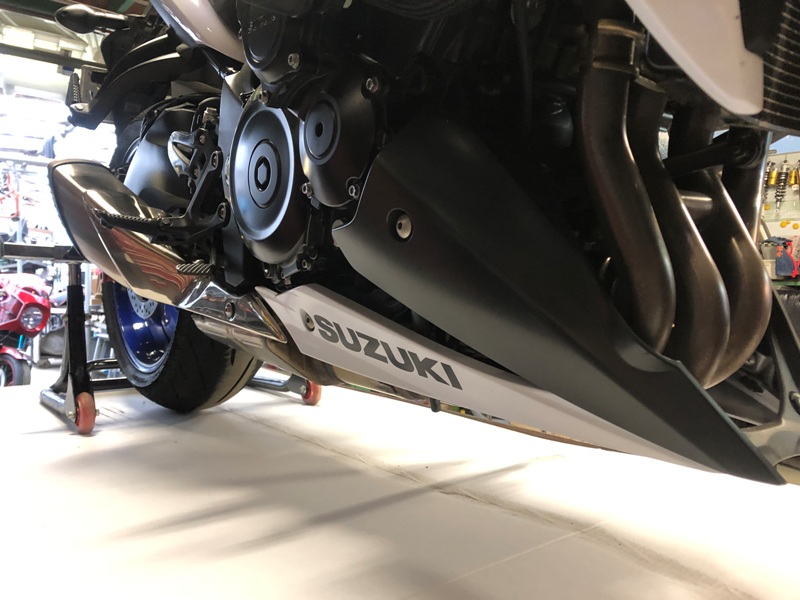

アイテム②「アンダーカウル」の制作。
当初はウチの製品群の中から適当な合いそうなヤツを弱フィット
させる予定だったけど、「やっつけはいけない」とインスピ来た。

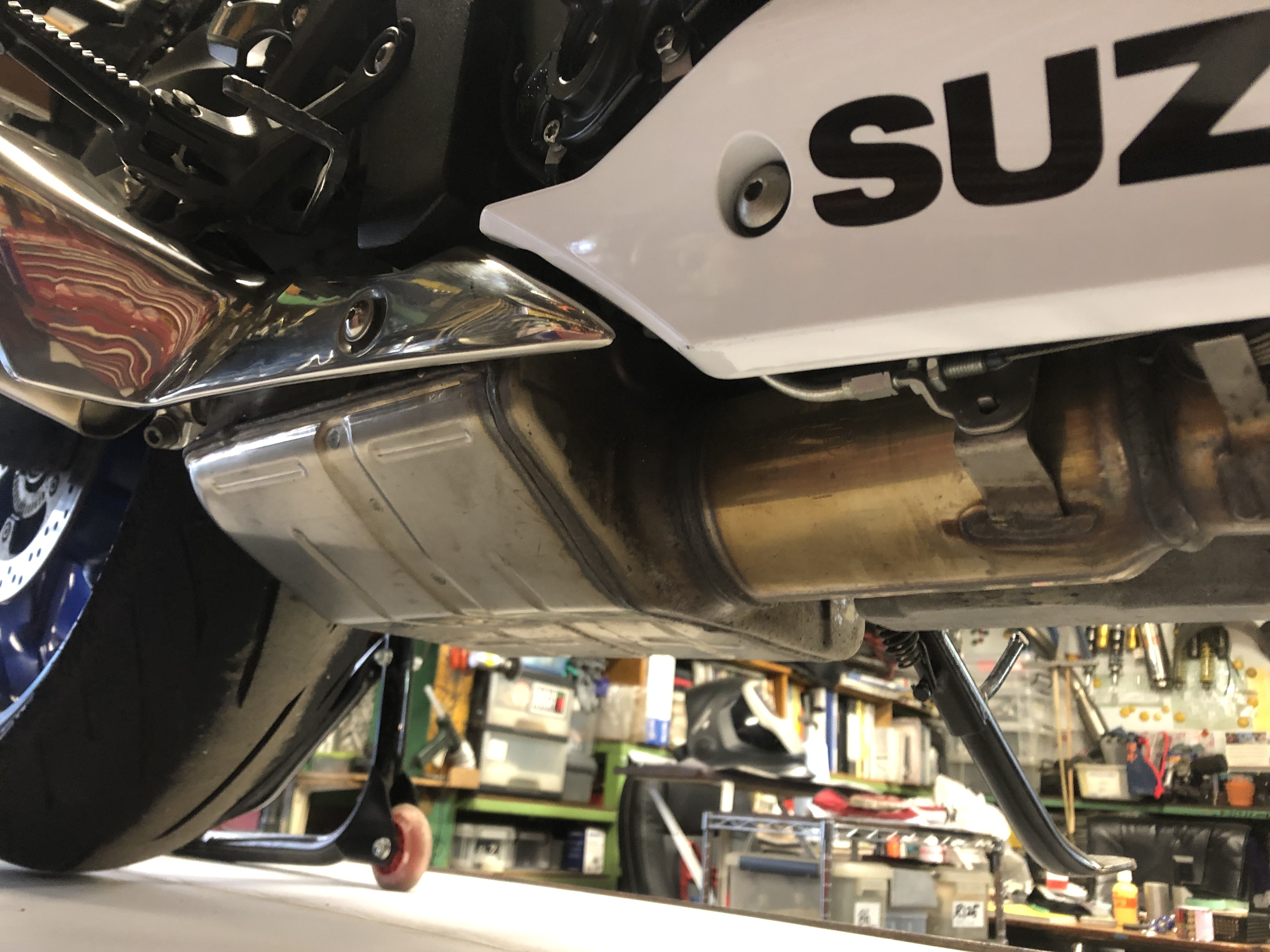

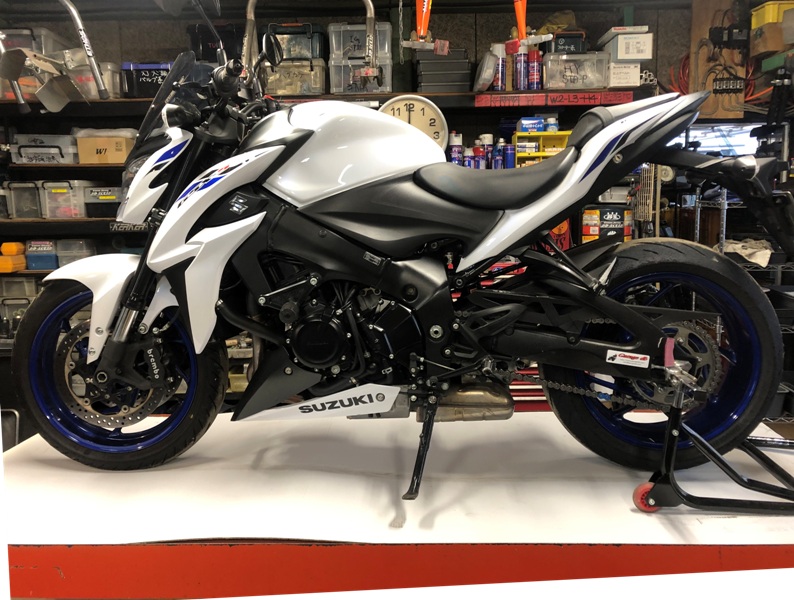

良く見るとS1000には純正でハーフアンダーカウルが装着されてる。
よし、この形状と取付位置を敢えて使う事にします。

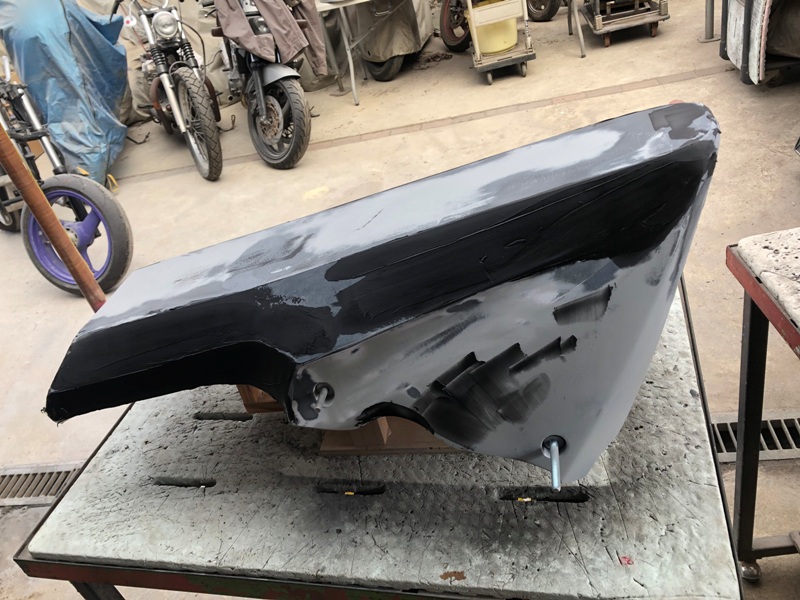

「純正形状風アンダーカウル」制作開始です。
取付部分が片側二箇所ずつ有るので、固定に際しての不安はない。
製品として「きちんと再現できれば」、のはなしだけどね・・・。
で、「形状」は「純正触媒」との兼ね合いでほぼほぼ決定するので
実用的なソコは一発「賭け」になるかな？と。
作り方は見て想像する事を強いるので客観的な経過報告でも。

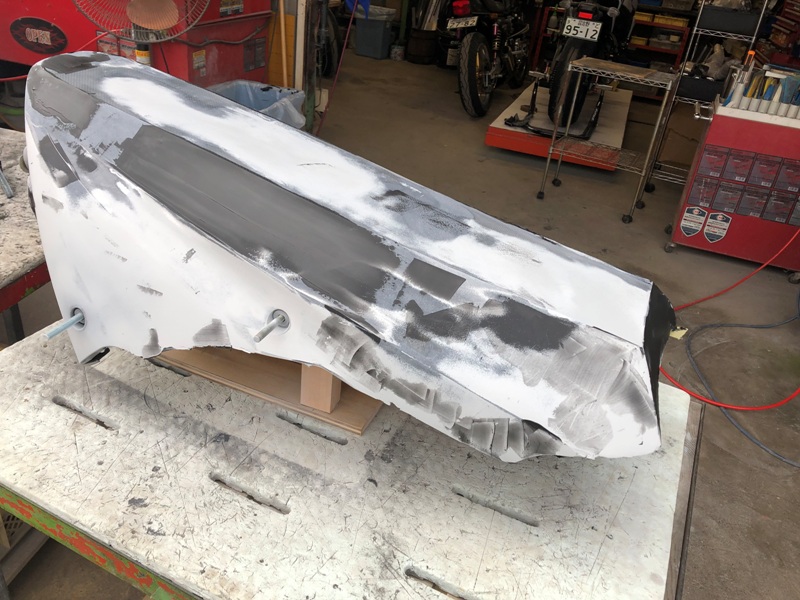

ほぼ全ビルド形状なのはこだわりの賜物。
出来上がってしまったらば、さほど気にしない部分も
造形中の今はナイーブ＆ナーバスになる・・・。
拘ってるふりでプロ意識を啓発するのも差別である、と。

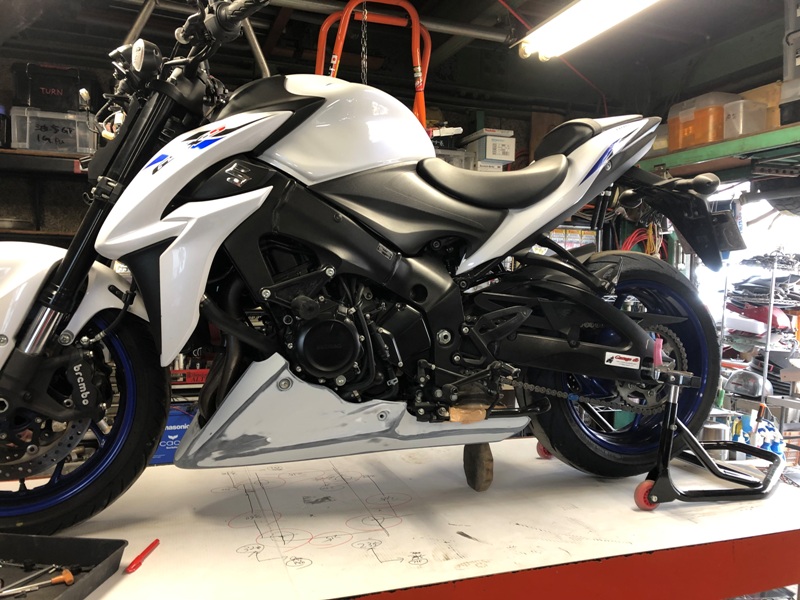

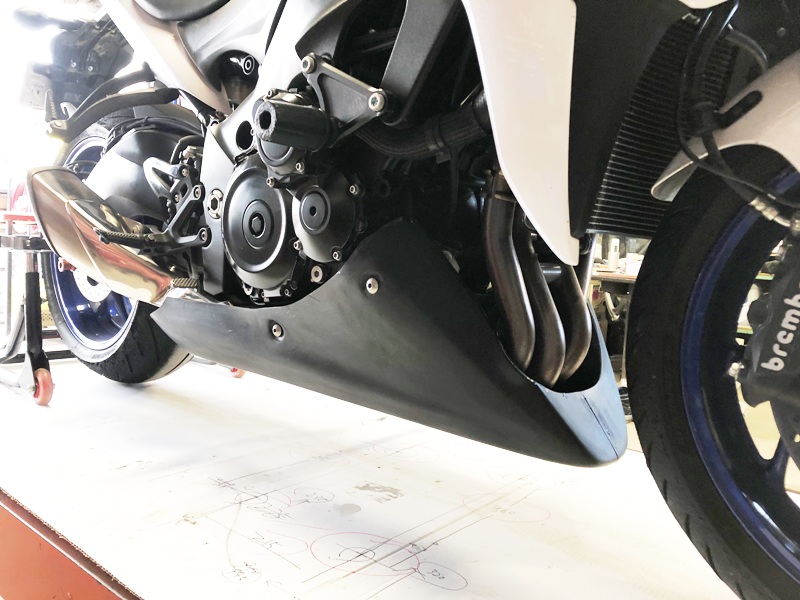

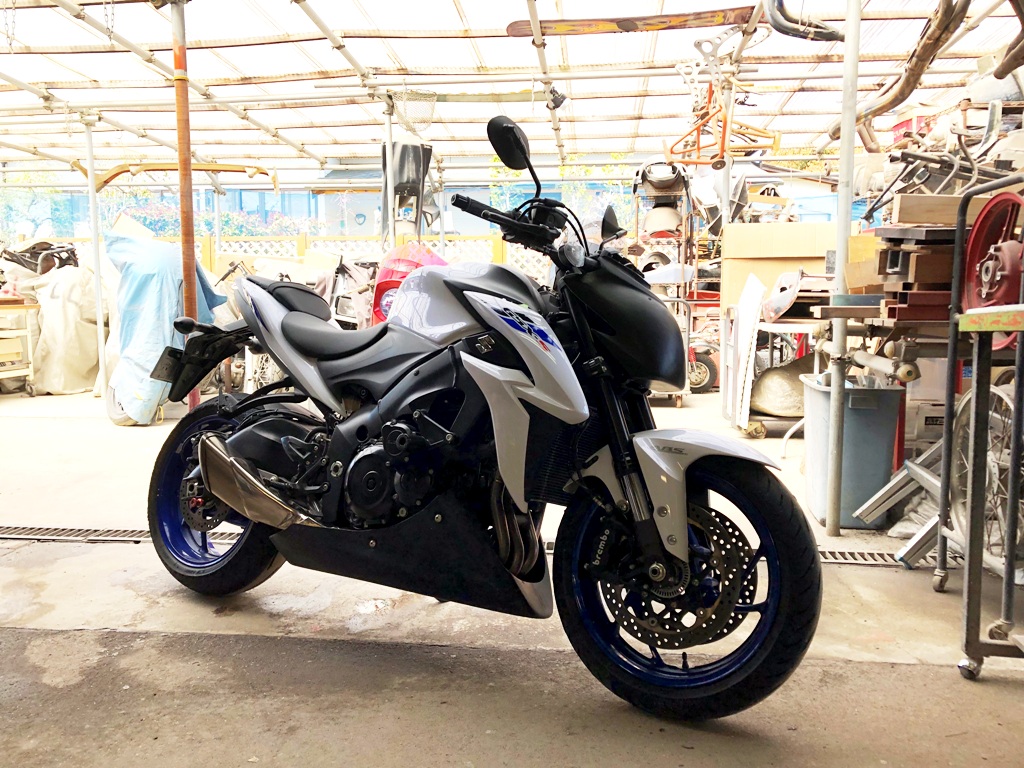

仮取付では中々良いフィット感。
このまま煮詰めて型取りまでスイッチが切れない事を祈ります。
当初はウチの製品群の中から適当な合いそうなヤツを弱フィット
させる予定だったけど、「やっつけはいけない」とインスピ来た。
良く見るとS1000には純正でハーフアンダーカウルが装着されてる。
よし、この形状と取付位置を敢えて使う事にします。
「純正形状風アンダーカウル」制作開始です。
取付部分が片側二箇所ずつ有るので、固定に際しての不安はない。
製品として「きちんと再現できれば」、のはなしだけどね・・・。
で、「形状」は「純正触媒」との兼ね合いでほぼほぼ決定するので
実用的なソコは一発「賭け」になるかな？と。
作り方は見て想像する事を強いるので客観的な経過報告でも。
ほぼ全ビルド形状なのはこだわりの賜物。
出来上がってしまったらば、さほど気にしない部分も
造形中の今はナイーブ＆ナーバスになる・・・。
拘ってるふりでプロ意識を啓発するのも差別である、と。
仮取付では中々良いフィット感。
このまま煮詰めて型取りまでスイッチが切れない事を祈ります。
コソコソとZRX1200レーサーの制作を行っております。
毎度の事、フレーム含め必要な部品だけ購入する方式で。
フレーム単体の値段も暴利？に等しい昨今
三機目のフレーム購入でようやくまともなベースが
手に入りました・・・。
一機目、二機目共に事故車なのがオククオリティ・・・。
そりゃまともな車体ならバラシて販売せんよね・・・。
オクガチャもハズレが多くなってきたので仕方ないです。

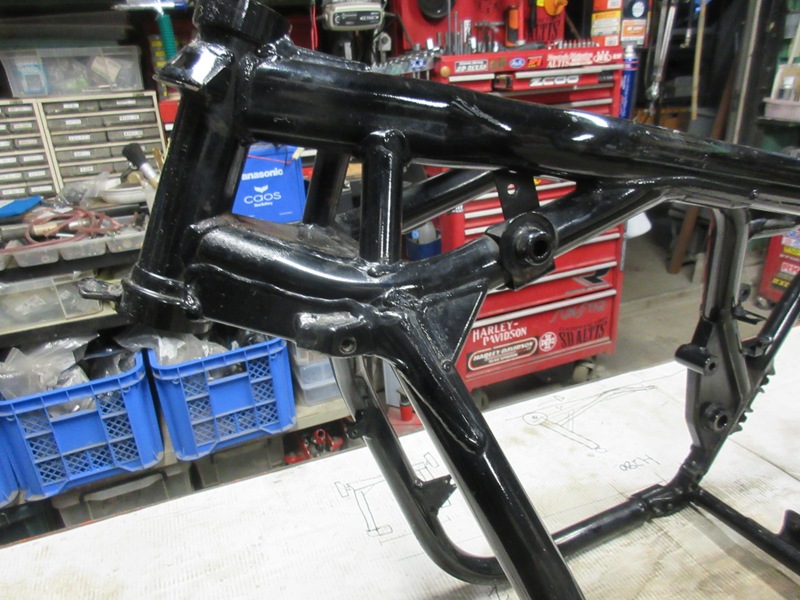

ベースフレームはZRX1200Rです。

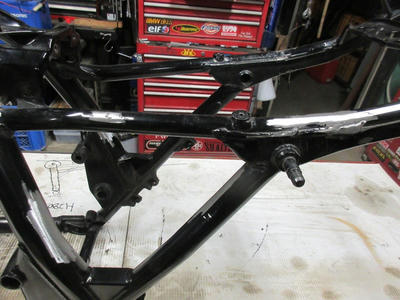

まず基本のフレームマウント処理を行っておきます。

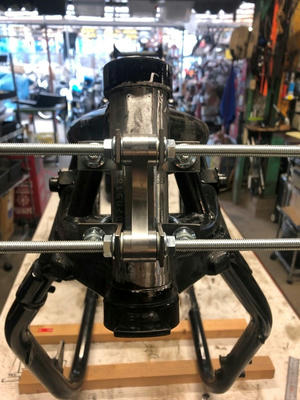

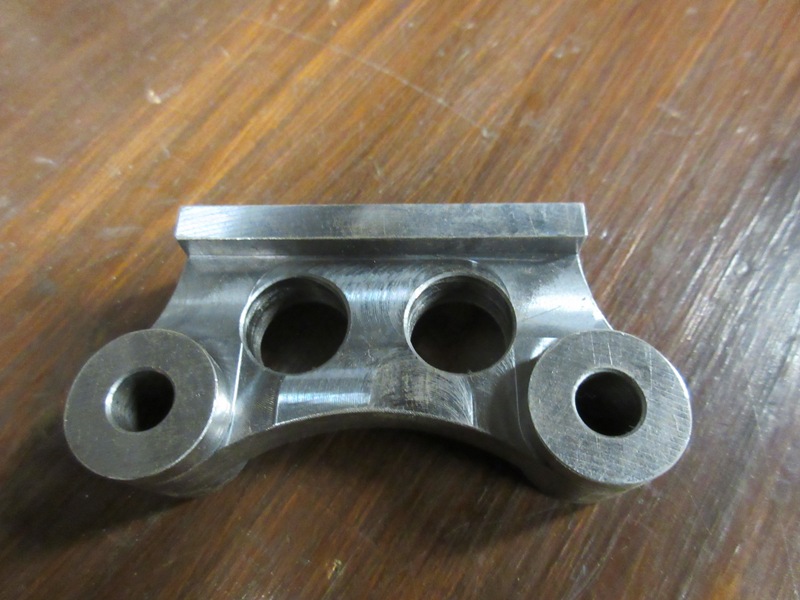

専用のマウントベースをネックに取り付けます。

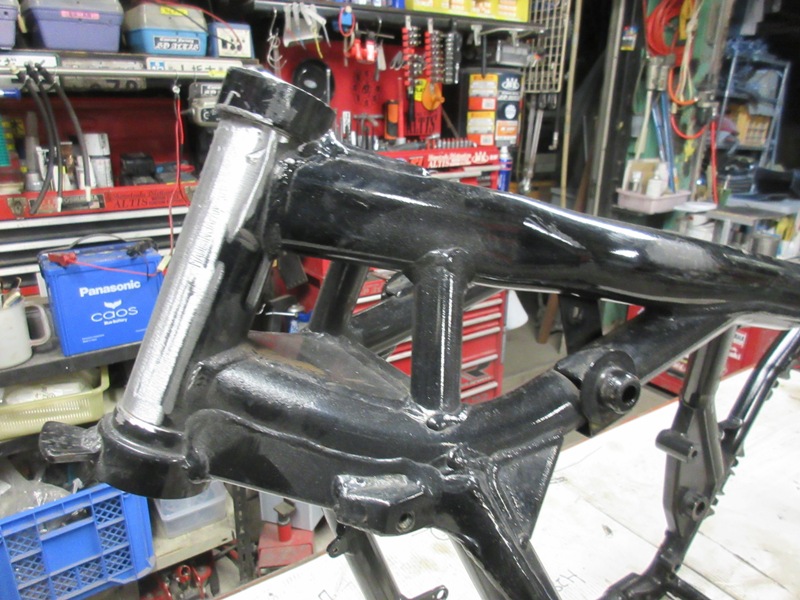

きちんと治具を使って水平垂直を出して溶接固定。
レーサーとはいえ、フレーム番号は残して加工します。

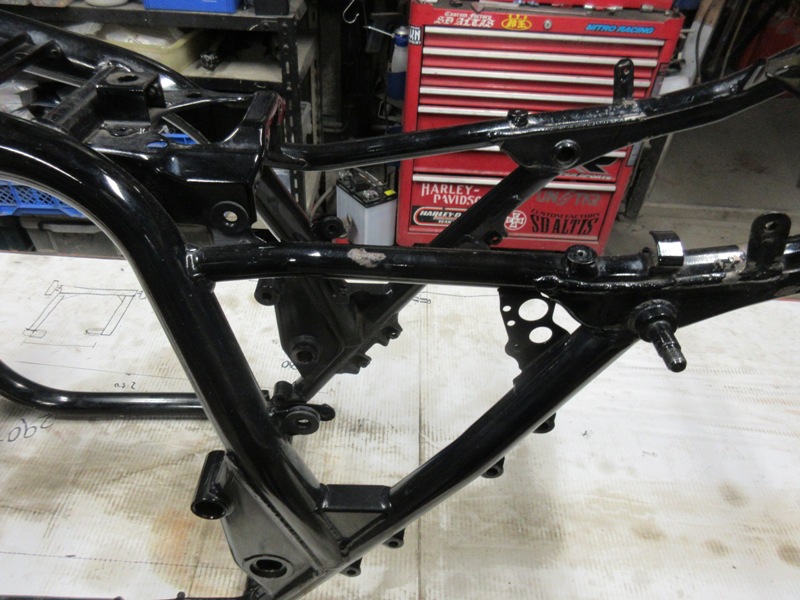

で、シートレール後端といらないステーを切って下準備完成。
ウチらしいレーサー制作する予定で進行しますが
ルックスはZRX1200に準じません。
ZRXの見た目が嫌いな訳じゃないんですけど・・・。
過去数度と妄想しましたが実現する程熱が続かなかった。
個人的には「そのままでいいんじゃね？枠」なのね。
シングルシートとか「やっぱそうなるよね」って感じだし
置きに行ってる外装が多いのは素材が優秀なせいだから。
作り手の個性が出しづらい外観っつーか、ね・・・。
誰でも想像できる形は他人に任せてっつーか、ね・・・。
なので、Z1R風とZ1000R風の外装を用意する予定です。
オジサンの外し方は、やっぱりね、と思われて是いかに
毎度の事、フレーム含め必要な部品だけ購入する方式で。
フレーム単体の値段も暴利？に等しい昨今
三機目のフレーム購入でようやくまともなベースが
手に入りました・・・。
一機目、二機目共に事故車なのがオククオリティ・・・。
そりゃまともな車体ならバラシて販売せんよね・・・。
オクガチャもハズレが多くなってきたので仕方ないです。
ベースフレームはZRX1200Rです。
まず基本のフレームマウント処理を行っておきます。
専用のマウントベースをネックに取り付けます。
きちんと治具を使って水平垂直を出して溶接固定。
レーサーとはいえ、フレーム番号は残して加工します。
で、シートレール後端といらないステーを切って下準備完成。
ウチらしいレーサー制作する予定で進行しますが
ルックスはZRX1200に準じません。
ZRXの見た目が嫌いな訳じゃないんですけど・・・。
過去数度と妄想しましたが実現する程熱が続かなかった。
個人的には「そのままでいいんじゃね？枠」なのね。
シングルシートとか「やっぱそうなるよね」って感じだし
置きに行ってる外装が多いのは素材が優秀なせいだから。
作り手の個性が出しづらい外観っつーか、ね・・・。
誰でも想像できる形は他人に任せてっつーか、ね・・・。
なので、Z1R風とZ1000R風の外装を用意する予定です。
オジサンの外し方は、やっぱりね、と思われて是いかに
