サンダーエースの仕様変更作業。

内容は大きく分けて

・ブレーキマスターとクラッチマスターの交換。

それに合わせてホース交換。


・センターカウルのリペイント。

それに合わせてウインカー交換。



現状確認含めて、分解していきます。






まずはセンターカウルを外してペイントの準備。

何やら昔風なウインカーに交換されているが

配線処理がカウル内で交差しまくっている・・・。

結局は色々外すことになるので気にしない。。。


新たに交換するウインカーへ対策する為に

純正のウインカーホール加工などが有るので

一旦ハンドル廻りの作業へ移行する事にします。



ハンドル廻りの作業としては

マスターシリンダーの交換等を行います。

使用するマスターはフランド製品。

一般的にリーズナブルで悪くない製品です。


が、この手のラジアル式へ交換するにあたって

そのまま装着しようとすると弊害だらけです。

ラジアル式の形状がボルトオンを許しません。


サンダーエースくんも立派な旧車の部類なので

色々と加工を要する事になります。




まずはハンドル側の装着確認から。


ミラー兼用タンクステー固定部分とアクセルワイヤーの干渉。

まずアクセルホルダーの固定部分加工で若干の逃げを作るのと

このステー固定部分をカットする事で対策とします。

タンクステーの固定場所はハンドルの根元部分に新設する事で

スッキリ装着させる予定なので、一石二鳥でもあります。





こんな感じに固定部分の頭を切っちゃう。

クラッチ側も同様に加工しておく。

マスター固定はコレでオッケイ。。。






次に、クラッチ側の装着確認。

まず純正チョークワイヤー取り出し部分と

フランドマスターのホース取り出し部分との干渉。

これはスイッチボックス本体を回転移動しても

横にズラしてもどうにも対策できない事例なので

チョークワイヤー自体を移設する事で対策とします。






純正カウル内、空きスペースが限られているので

配置位置関係には気を使いますが、うまく機能させる為に

固定場所を新設したり移動したりで見栄え良くするつもりです。



今回は細かい加工が多く、整える作業が主となります。


運転してる時に眼下に有るメーター周辺ハンドル廻りは

ある意味、美しく興奮する物で無いとイケません。

ガチャガチャと邪魔なステーなど気が散ります。

プラプラしてるコード類など萎えるだけです。


物事は極力シンプルにすべきで

また、そうなるように努力するべき。


もう少し煮詰めて見ます。
第三回目の報告はFRP製アンダーカウルの補修。

先端がボリボリで千切れかかってますが大丈夫。

新品買うよりかは安く直せます。


補修方法は多々有りますが、正解も無い世界。

自分では「正解に近い」と思いながら作業してます。


わざと言葉足らず?に説明してみます。

ちょっとだけ参考までにどうぞ。。。






まずは割れている場所の下地修正から。


元々、何用か?不明な流用アンダーカウル。

部分的に弱い所が見受けられるので

ついでに補強する事にします。





裏面の補修部分をチェック。

衝撃受けて剥離してる場所は削り取る。

割れてる箇所は隙間の開先処理をして慣らす。

汚れてると張り込み出来ないので清掃脱脂は必須。

張り込み補修する場所を全体的に削り取って

補修後の厚みや重量増加を抑える対策しておく。


コレはクロス仕上げの製品なので飛散が少ない。

これも裏面クロス仕上げのメリット。

クロス仕上げしてない業者の製品とは

ココで差がつく製法な訳ね。。。






割れてブラブラしてたり穴開いたままだと補修できないので

表面にアルミテープ張って形状復旧しながら仮保守する。






補修作業は端折って、張り込み補修完了。

補修箇所が分りやすいように黒樹脂で裏面補修。

元から弱そうな箇所もついでに補強。

気になる重量増加は50g程度。

勿論強度は若干ですが増えてます。


参考補修価格¥15000-


自画自賛でスミマセン。

きちんとした下地処理と適切な補修作業の賜物。

FRP従事者が行う補修作業でゴザイマス。



たまに見受ける案件として

・きちんとした下地補修をしないで

マット樹脂で塗りたくって重いだけのヤツとか

・現況復旧作業を行わないで

マット樹脂で塗りたくって変形してるヤツとか

・そもそも強度の無い製法のせいで

補修すら意味ない安物とか

・そもそも元から歪んでる

不細工不出来な外装とか

・単なるパチ物とか、ね。



外装は奥が深いと思って従事しておりますゆえに

口うるさい事も述べてしまう事もしばしば・・・。

ちっぽけなプライドでスミマセン・・・。


さて、車体にマッチングさせてステー制作しましょう。
製品制作シリーズ


【FZ750レーサーシリーズ外装】

レース対応アッパーカウルでゴザイマス。





ちょっぴり形状変更してあります。





カウル裏面は安定のクロス仕上げになってます。

引き続き、メーターステーの補修再生します。

フロント廻りは大破に近いので必然作業ですね。

勿論、基準は「有りそうで無い」ので空想します。






メーター本体の機能は失われていませんが

ステーの変形や若干の転倒傷は見受けられます。

ついでなのでプレートを新設します。





板厚3㎜のアルミ板で制作しました。





固定するとこんな感じ。

視界は特に変化なし、と。


次はカウルステーの制作。
笹原選手のテイスト車両。

オリジナルフレームのレーサーなのでゴザイマス。

各種ステー類は全てワンオフなのでゴザイマス。

転倒修復時にはもれなく「現物合わせ制作」です。


いわゆる「ハードモード」の精神なのです。


心を鬼にして各種ステー類の補修開始。






来月の10、11日に行われるTOTに参加するべく

前回の転倒補修を行いますが、あまり時間が有りません。


うん、私は何て都合の良い存在なのでしょう。。。

こういった作業に適任の人材らしいです・・・。


うんうんなるほど、見れば見る程「ワタシ好み」、と。

では開始するべ。。。






アッパーカウルステーは原型留めていません。

よって、フレーム側の取付部分にもダメージ合って当然。

下側のステーがネックから千切れてます。





千切れたステー部分ですが、再利用は不可能と判断し

折角だから新しい形状で再制作する事にします。





新しいステーの形状になります。

丸から角へ変更して、補強をします。

何故補強するかってーと

この部分はハンドルストッパーを兼用するので

「厚みが無いと多分凹むべな」っつー事で。



ちなみにこのロッキングプライヤー最高だしん。

珍しく「社畜デラ部員」の活躍だしん。

いつもの煎餅も待ってるだしん。。。






カウルステーのベース制作も一旦終了です。

今回は一体式じゃなくて分割式で制作します。


作業の便宜上、ステム分解して溶接作業しますが

ついでに判明したステムの歪。

定盤の上でガタガタしてますね。

部品交換は想定内との事。

私もしっかり戻す作業に専念します。。。


次回、メーターステー編















【新製品紹介】

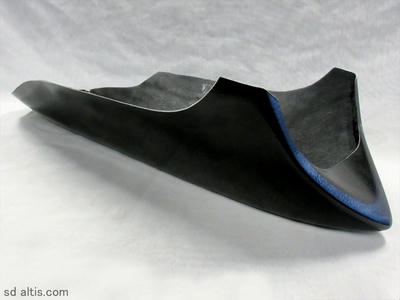

FZS1000専用アンダーカウル




一部の巷では高評価な車両ですが

今後の商品開発へ向けての判断材料になるかな?

春先へ向けてモチベーションを頂戴作戦。


しかし、超マイノリティパーツなのは周知・・・。


まぁ、「有って良かった」と思う人募集中。。。








形状ベースはウチのオリジナルtypeR

一応、汎用製品に分類昇華させていますが

ニンジャ900系にバッチリ似合うアレです。。。


眠らせてても勿体ない製品ですから

開発製造元の意匠特権でゴザイマス。。。








・MFJ対応商品

・FRP黒ゲル仕様 ¥25000-
・カーボンクリア仕様  ¥40000-
(クリアポリッシュ仕上げ 別途¥10000-)

・専用取付ステーKIT ¥20000-


よろしくちゃん。。。
車両預かりついでにアンダーカウルも製作する事に。

取敢えず当社の既存製品を仮合わせて見た中で

一番相性が良かった「タイプR」をベースに

制作展開開始します。。。






FZSはアンダーフレームの幅が広いので

アンダーカウル自体が内側にズッポリ入る仕様。

問題なくフィッティング出来そうですが

「取付ステー」が面倒なパターンの車種なので

一応、ボルトオン製品を目指して

微小ながら販売責任を果たしたいと思います。






各種計測器具にて、固定穴位置やら形状のチェック。

左右センターもしっかり出ていて穴位置も対称に。


制作時、「勘」で行ける場合と「数値基準」の場合とで

共に最終確認は「人の目」ですから判断見極めます。






フレーム形状に合わせてラインカットした裏側と

新規の穴位置周辺を補強して試作の完成。

で、この形状を雌型に反映させてFZS対応型の完了。



ベースのアンダーカウル「タイプR」について。

このタイプRは当社の汎用アンダーカウルなんですが

事情によりここ数年ラインナップから外していました。

ですが「もうそろそろいいでしょ・・・」っつー事で

後程、販売ラインナップに追加させます。。。







ひとまず、面倒な前部の固定ステーから。

ダウンチューブ、エンジン、マフラー、ラジエーター、パイプ等

干渉を避けつつ、現車に追加工しないで装着出来ることが使命。


細々と入り組んでいる場所ですがステーの仮完成。

今後は治具上でもっとスマートなステーを制作します。


ただ今後、絶対忘れそうな形状になってしまったので

1セットは制作して治具に残して置く事にします。


きちんとした製品紹介はまた後日。
まずはスプリンターKIT制作へ向けての第一関門として

純正形状上面のタンクカバー型取り作業です。



昨年、R1100タンクカバー制作の作業失敗が

連チャンしてしまった悪夢が襲いますが

今回は難なく、FRP型取り作業終了しました。






コレはまた別の加工作業用途の雌型になります。

一見中途半端な型ですが、コレがかなり重要でしてね。

「タンク上面第二形状・復旧指南型」とでも申しますか

コレの使い道は若干プロ仕様なので内緒?です。

まぁ、想像の範囲内では無い、とだけ・・・。






んで、製品型も加工用試作品も無事に制作済み。


赤なのは赤ゲルコートを使ったからで

黒い部分はカーボンマットを使用したからです。

これらはあまり使い道のない材料なので

「せめて試作製品の制作時にでも」とチョイス。


カッコ良く言わせて頂くならば

「様々な材料を駆使し、用途に合わせた適材使用」

とでも申し上げます、はい。
