シートカットやらポート加工などの加工後はスチーム。

同等の威力を発揮出来る「家庭用」は無いので洗車場へ出向く。


ついでに車も洗うけど、設定間違えるので

決してきれいになってる訳じゃあない(車がね)・・・。






温水スチーム 5分/300円。

重曹混ぜてウェットブラスト風にするなら

マイケルヒャー購入して施工しましょう。







ピストントップの汚れは均一に粘っこい。

シリンダーにも傷無いので清掃のみで行きましょう。


で、オーナーさんと雑談しながらヘッド組んだんだけど

バルブステムシールが一つだけ足りなかった。

そのせいでヘッド閉められなかった・・・。

「おかしいなぁ、30ヶ位有った筈なのに・・・」。


あっ、10日前に予期せぬヘッドOHしたからなのね・・・。

すっかり補充忘れてたのは、記憶力が散漫なせいでしょう。

ちょっと自戒を・・・。

シートカット終了。

同時に修正面研でも、と思ったけど状態が良いのでそのまま。

圧縮がどーのこーのは次の段階にしておきます。









リムーバーでカーボン汚れをざっと落としてあります。

今後はいつもの洗浄液ドブ漬けにて本洗浄。







バルブの清掃。

右が清掃前で左が清掃後。

汚れを落とすだけで鏡面にする事はしません。

曲っていやしないか、とかフェイス面の状態とかが重要。


地味に進行している風な【RKM計画】ですが

ココに来てようやくエンジン加工に着手のオハナシ。

引き続き程よく進行致します。。。

ご存じ【1989年限定車両GSX-R750RK】。

そのRKエンジンを腰上OHして実戦投入。

巷ではコレクターズアイテム扱い(一部の鈴菌保持者のみ・・・)。

「やっぱ、使ってナンボっしょ」とオーナーさん。

油冷カタナに積み込みます。。。






最近では単体購入の機会すら希薄になってますね。

希少価値があるので、保管されている個体は見聞きしますが

「折角だから実働させたい」って心理、好きです。

そういった「理」ってすごく大事ですから。。。


搭載車両ってのが「油冷カタナ」っつーのもいかにもです。。。





中古購入なので、使用状況が把握出来ない場合がほとんど。

元々がレース仕様前提車なので、内容変更点があるかも、です。

なので現状から得られる情報は要チェック。。。


結果、バルタイ等含めて動弁系内部はSTD状態。

余計な加工はされていなかったので一安心です。。。

いくらRKとはいえ、使用域は公道なのでそれなりで良いんです。





分解して、シートカットの準備。

バルブの破損も無くガイドの摩耗も無く状態良し。







ポートやバルブのカーボン蓄積や燃焼室の状況から推測すると

サーキットよりもストリートで通常走行していた感タップリ。

まずはシートカットして、カーボン洗浄ですね。



エンジン系は裏メニューですが、たまに小出しして

「仕事してますから」アピールしてみます。。。

そんなこんなも忘れちゃいけないリポートです。



よし、週末はBBQやるべ。

よろしく皆の衆。。。

実は電装系も変更していたのだ。

ただし、作業日はGW中だったので復旧とは違います。

単純にリポートタイミングを逃したのでこの際にでも。。。






ウチの「GSF専用シートレール」に色々と小細工してみた。

バッテリーとイグナイターとセルリレーとシフターがまとめてある。

要は「レーシングハーネスの心臓部全部乗せ」なのです。


これで邪魔くさくない。






点火コイルもキャブ後方へ移動。

これでエンジン上部がスッキリしてメンテ上手に。。。


この位置には以前までMFバッテリーが有った場所。

リチウム使用する前は車体中央に重量物を集中させていたけど

軽量リチウム採用によって改新した措置なのです。。。






コイルはこんな感じに並べてある。

コックもシンプルな形状に変更しました。

まだ、国内では珍しいタイプではないかな?と。

フフフ、日々研究に探究心でゴザイマス。

現時点で考えうる最高のシンプルがココに有ります、と。。。

イヒヒ、自画自賛でゴザイマス。。。




たまにメンテで、レリーズを整備します。




ほぼ、ノーメンテになりがちな部位なのでこの際に。

世間はGW真っ最中でしたが、ウチは通常営業でしたのでね。

少ない通常業務の傍ら、タップリと重整備を行っていた次第です。






ついでにスプロケカバーもカットしたり穴開けたりしてみた。

純正ベースのプチ加工でゴザイマス。

良く有るプレート状のアフター製品採用しない理由は

固定が面倒で汚れが拡散するだけでメリット薄いから。

軽くしたければ小さくしなさいな、と。

分解しても無駄にバラつかないので固定も楽だ、とね。



まぁ、コレ位でいいかな。

思い通りいかないのがリアリズム。

次のステップ目指して皆様、邁進致しましょう。。。



浮かれ気分に鞭打って明日から遅めのGW開始なのだ。

で、何時やるのかな、バーベキュウは。

幹事の選択間違うと、勝手にキャンセルしやがるからな・・・。

頼んだよ、ザッキー。。。

皆も準備よろしくチャン。。。
燻っている復旧画像、折角だから記事にします。

次回へ向けての供養厄払いになればいいな。。。

9日のダイジェスト。






ヘッド牧場からピックアップしてきた臨時ヘッド。

そのまま再利用なんて野暮な事はしません。

燃焼室の汚れとか、このままじゃまずいっしょ?

バルブも磨いて、シートカットして摺合せして洗浄して、と

とても寝る暇の無いスケジュールでまいりましょう。。。


まずは洗浄液に漬け込んでおきます。

本番当日の荷物を前日搬入しにいってる搬入部隊の帰還を持って

ハイエースの洗車隊長デラデッチと一緒に某洗車場にて

スチーム洗浄する事とします。






サクッとスチーム終了。

だけど、画像が反対やね・・・。

燃焼室じゃ無くてスマンね。


でも、チョー綺麗になった。

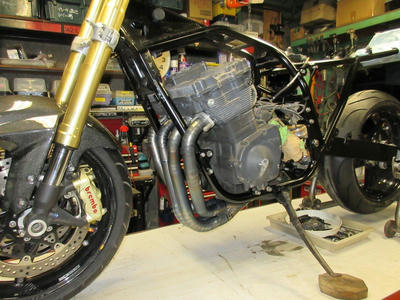

サクッと換装完了。。。


ちょっと前に組んだエンジンだったけど

その時とは仕様が若干異なるのよね。


個人的にエンジン関連はは専門外としてきたので

今まで深く考えて組んだりしなかったけど

今回からちょっと本腰入れようかな、と。

楽しさが少しだけ垣間見れるようになったかな、と。


油冷しか興味無いけどさ・・・。

さて、メシにしよう。。。
がっかりエンジン続き・・・。

先日製作したエンジンのヘッドに破損個所見受けられます。

バルブガイドの破損です。

バルブもちょっと曲ってる・・・。


転倒した時にグラベルで吸った小石でも噛んでしまったのか

はたまたオーバーレブでもしたのか定かじゃあゴザイマセンが

このままでは再使用出来ませんので、対策しなくちゃイケマセン・・・。






ヘッド牧場から新たにドナー準備して新規製作する事に・・・。

もう絶滅エンジンですので、球数に不安が伴います。

これ以上の在庫は外装屋の域を超えてる感タップリっすね。


このヘッドも全分解して修正洗浄は行いますので

バルブ動弁系の分解と現状チェックです。





吸気側からポートを覗いて形状確認。

ピンクの部分が段付き箇所。

修正程度に削ります。




ロッカーアームシャフトの挿入プラグ、コレチョー固い。

レンチ穴がズルズルになる位緩まない。

4個有るけど2個ダメだった。

ただでさえ期限が有る仕事が大嫌いなのに

このタイミングってマジ、ゴーモンです・・・。


さて、朝飯食って復旧開始です。。。
週末はテイストでゴザイマス。

で、いつもの如く慌ただしくなってまいりました。。。


毎回、身内的参加者方々による前日や前々日の練習走行日に

「なんで今壊すの?」っちゅー感じの拷問の日が始まる・・・。

通常では有りえないスケジュールなのに、皆口を揃えて

「参加したいなぁ・・・」などと夢見てらっしゃる・・・。


決して望んではいませんが、これもレースなのよね・・・。


今回、#75号車がそんな余計な事をしなさった・・・。

最終コーナーで転倒してクラッシュパッドの上に乗っかる偉業を達成。


もうね、ボリボリなのバイクが・・・。

「えっ?直すの?今日中?無理だから・・・。」

「出たいです・・・。」

「あ~あ・・・。」


では、いってみよう。。。





転倒回収直後の画像は敢えて無し。

諦めが付く状態なので、返ってモチベーションに影響するからね。


では、皆さんより一足先にツクバを撤収したのが12時頃。

過去最高のボッコレ具合に「まずは段取りだな」っつ―事で。

現状確認しつつ、無い物や購入しなくちゃならない物をピック。


補修でいける物とダメな物を振り分けながら分解開始です。

ただ、困った事に作業者はボク一人。

アシはいますが、内容的には目一杯な感じ。

外装復旧して、メーター系新規製作して、エンジン復旧なんてムリ。

元の状態には戻せませんので、何かしらは手を抜きますかね・・・。

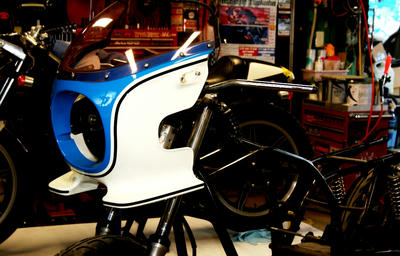

外装では特にアッパーカウルがボリボリ・・・。

クラッシュパッド上でトランポリン見たく「ボヨンボヨン」してみたい。

おかげで破損個所はフロントに集中しています・・・。




メーター類は全壊。

ステム側にめり込んでいたせいでハンドルが聞かない状態。

ムリくり分解だけして移動できる状態にしてから検査。

まぁ実際、検査するまでも無い位に逝ってますね・・・。




全損状態なスタックとパネルキット・・・。







取付ステーもグニグニでほぼ廃棄だね・・・。

パネル自体、通常制作にも時間消費する製品なので再生はムリ。

ナニかしらで対策しないとまずい部位だけど今の時点では無計画。





フロント周辺の確認。


思いの外、ホイルやらローターやらは無事っぽい。

一応、バランサー上では振れ無しで何より。

ただし、衝撃は受けてるので楽観視は出来ませんね。

ホイルなんかは重要部位ですので、特に注意深く検視します。



で、フォークはゲージにて曲り計測。



転倒シーンを見てた人達口を揃えて

「あっ、フォーク逝ったな・・・フレームも逝ったな・・・」っと。

はい、フォーク逝ってました・・・。

さて、高額商品です・・・。

どうすっぺね・・・。




次、フレームやらエンジンやら見てみましょう。

只今の作業時間、進んでいる様で目ざとい進歩も無いまま四時半。

どんどん進めていかないとヤバいねぇ・・・。




一旦、現時点での把握事項。

フレーム、見た感じじゃ良く解らん。

シートレール、曲がってるけど、我慢すっぺ。

外装は洗浄、破損個所の確認のみ。

フォークは計測の結果、再利用はムリ。

ホイル、ローターはオッケイ。

メーターは無計画・・・。

で、エンジンが困った事になってた・・・。

あぁ、マイッタ。

組んだばかりなのにぃぃ・・・。


笹原さん、差し入れサンキュウです。


疲れたので一旦、仮眠する。
今回のエンジントラブルはミッションの破損。

エンジンの腰下なのでクランクケース分解です。






過去、幾度となく多様なミッションを分解見てきましたが

ギア面における虫食いの無い状態は半分半分でしたね。

ほとんどの場合、今回と同様のトラブル時には

ギア面に虫食い痕が有るのがほとんどでした。


今回のミッションは見た感じ「とても綺麗な状態」ってのが本音。

でも、綺麗なのは表面だけ。


破損してるのは手前のドライブシャフト右端の二枚。





2速と5速のドリブンギアドッグ破損が原因。

コレではドライブギアから伝達されませんね・・・。





2速ギアのドッグは全滅してます・・・。

破片の一部はオイルパンに落ちてたけど

その他は一体ドコまで砕けたのか?ってーと






そのドッグは5速ギアの当たり面にめり込んでいました・・・。



シフトフォークにも無茶な痕が残っております。

部品はウソをつきません、貴重なデータでゴザイマス。

今後の対策は、アレでアレならゴニャゴニャゴニャ・・・・・。






本来ならばエンジンスタンド上で全部組み立てる手筈だったんですが

日常業務内で自由に時間を使える訳でも無く時間オーバー・・・。

予定は未定でして、仮組エンジンを一旦車体に載せてから

もう一日作業時間を費やす事になりました・・・。





で、あくる日の深夜エンジン実働確認出来た、と。。。


そのままツクバでナラシしましたが

まぁ、サスがに絶好調でゴザイマス。



仕様変更やらモチベーションでどうにかなるのもレース。

使える物は常識的の範囲で行使しましょう。。。


今回もTOT参加する方向で参ります。
