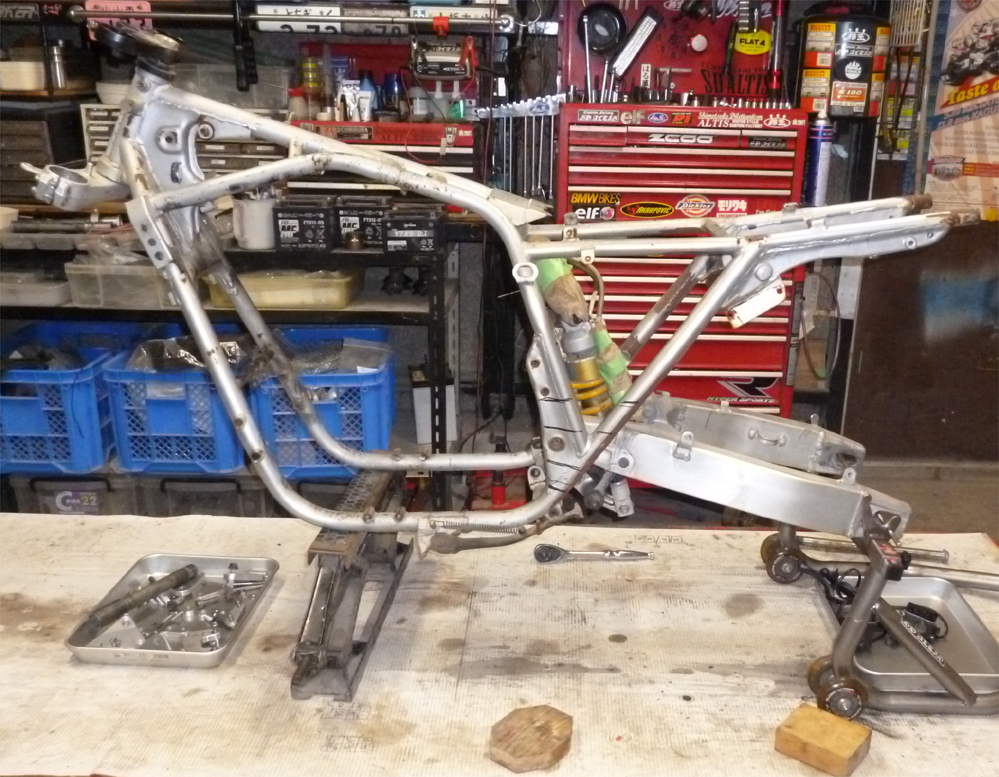

地味に進行中ですが牛歩の如く進化もしてるRKM。

油冷エンジンマウントとの位置関係も確認出来たし

モノサス仕様での位置関係もクリア出来たので

本格的にフレームの補強加工を開始します。





ドナーは国内未登録の新規フレームですが汚さは同年種同等か以上・・・。

無駄に加工されてる正体不明っぷりが幸いすれば良いですけどね・・・。

テールエンドのシートレールが切られて現存無いからどうすっぺね・・・。

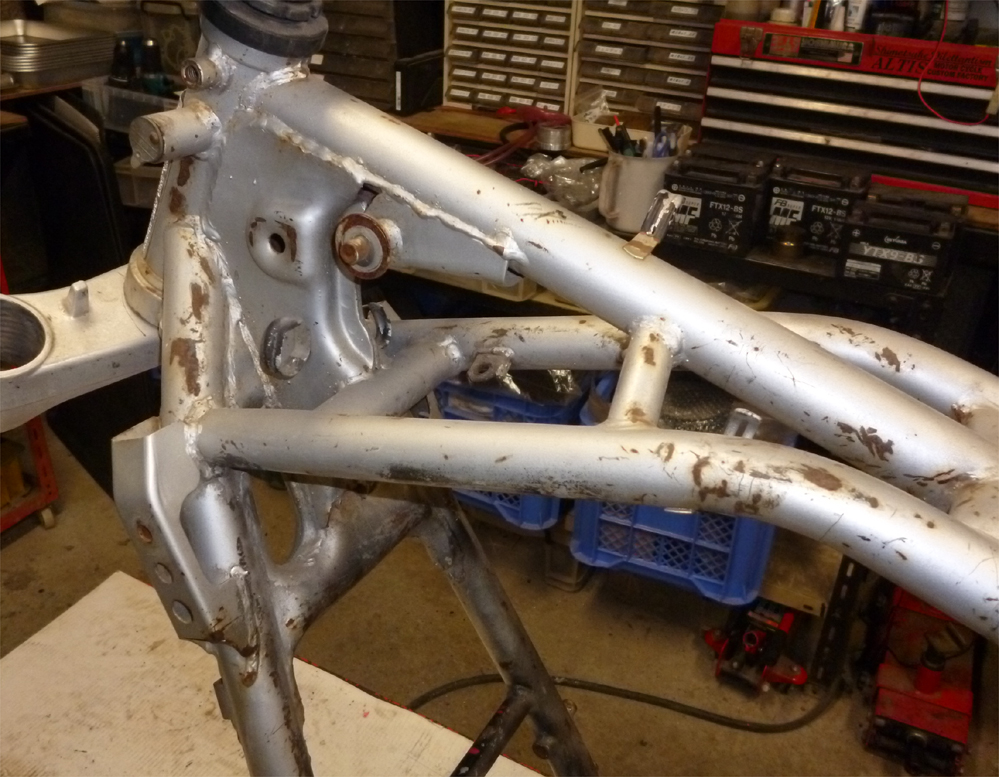

ネック周りには定番の囲い補強が望ましいかと。


フロントはR600のフォークを加工流用します。

ハンドルストッパーの形状はR600ストッパーに合わせて制作ですね。

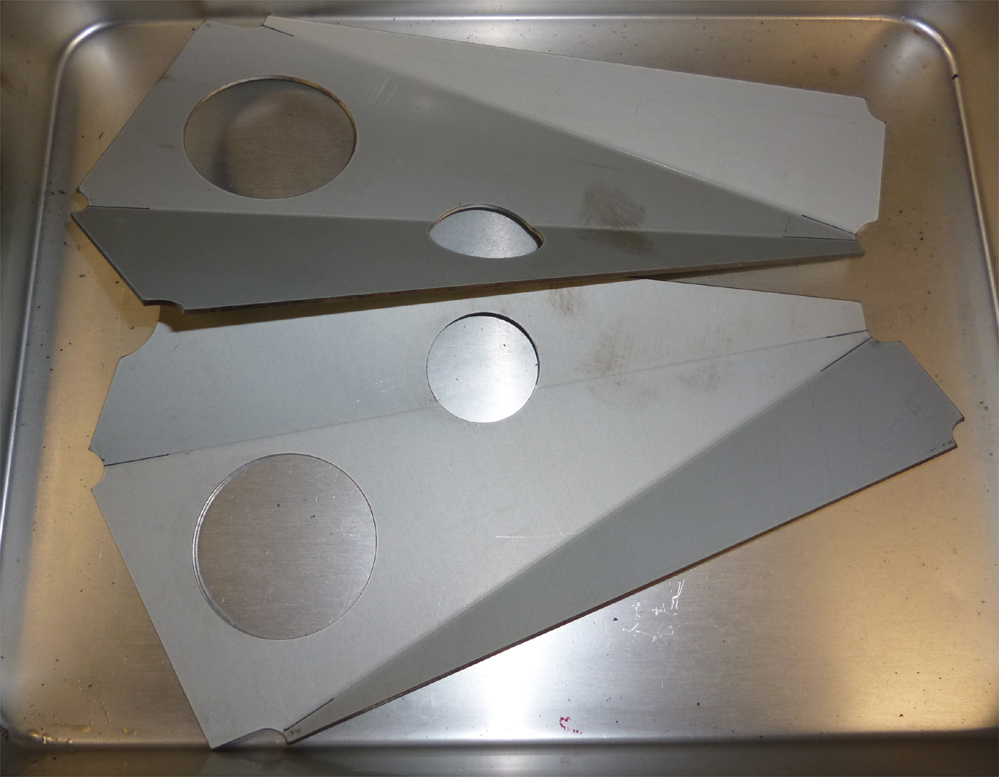

ネック補強に採用するのはこの補強プレート。

オーノさんちのカタナフレームに施工されてる物と同じ物。

一応、加工前提なので素人さんには不向きの非売品なのね。

勿論、現車合わせで追加工が必要な部位素材です。

有るのと無いのでは大違いですね。

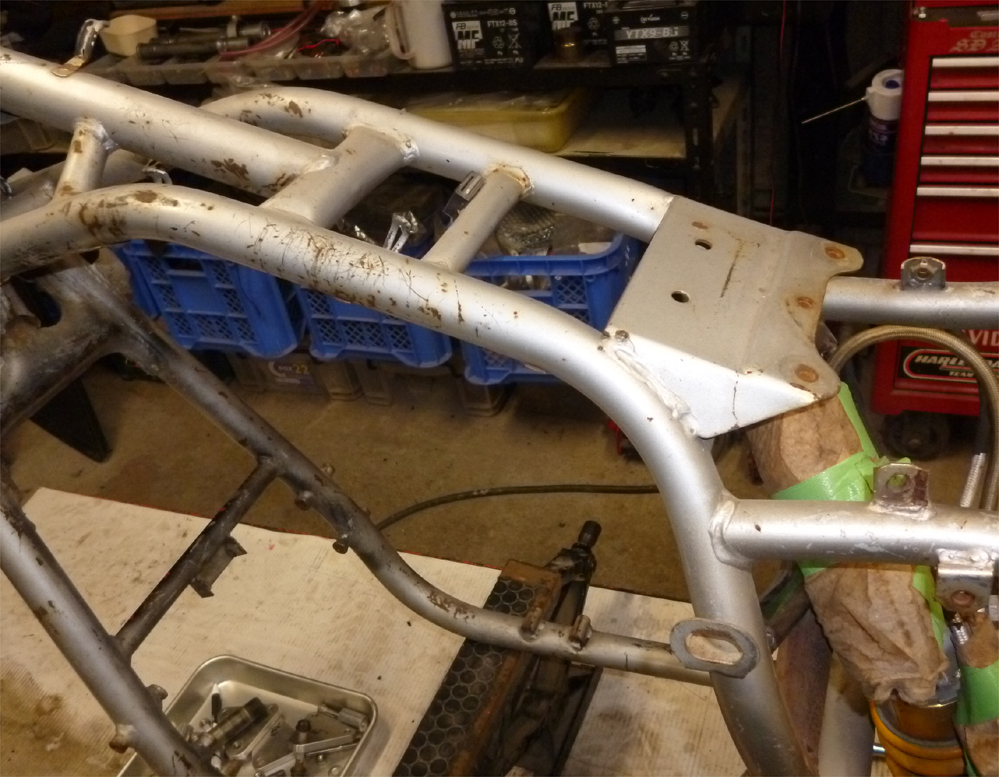

バックボーンも当然強化します。

逆にアンダーループは別にいいかな、と。

補強追加すると微々たる重量増加になるので

なるべく軽くがコンセプトなRKMにマッチしない。

そんなフレームコンセプトですかね。

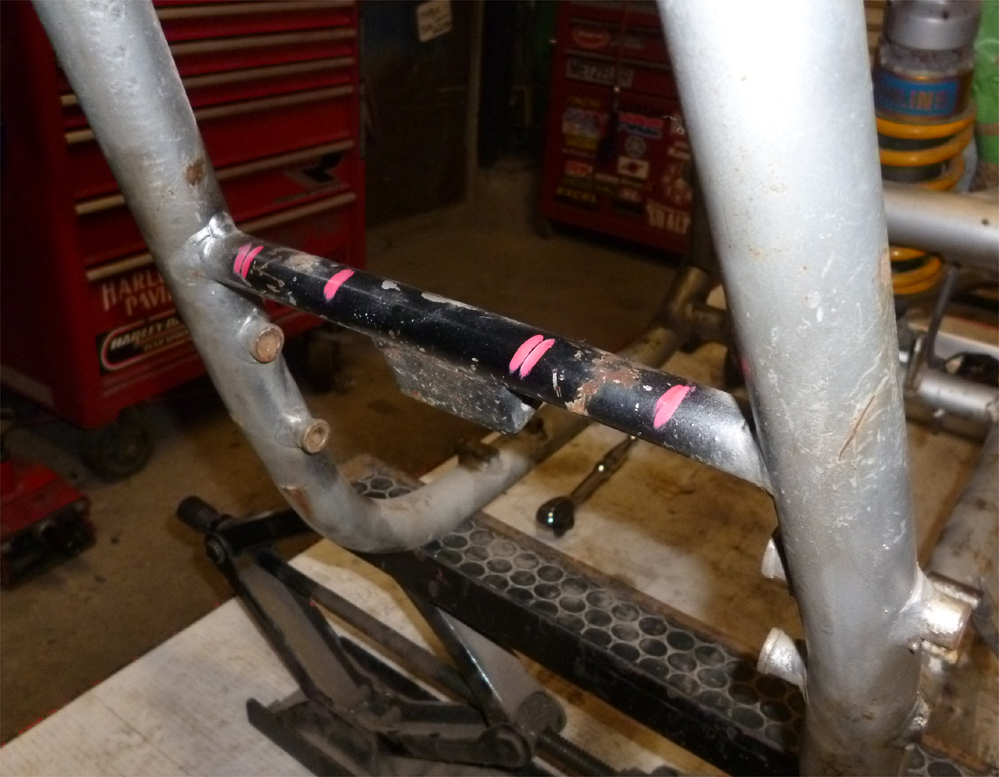

ご存じの通り、750油冷エンジンはヘッドの位置が低いです。

なので、マフラーの軌道確保との兼ね合い補正が必要です。


やはり、まんまと干渉する事が判明。

フレーム側の干渉部分を是正して対策する事にします。


使用するマフラーは勿論ハラショーフルエキ一択でゴザイマス。


さて、大嫌いな鉄粉にまみれる事にします・・・。
