ウチではZ1000A型ベースのレーサー制作には携わっていますが

B型ベースのレーサーはお初になります。


ユウシン所属・向山選手のレーサーでございます。

具が詰まってる車体にお腹いっぱいですが

「らしく」、いきましょう。。。





A型レーサーに開発したセミカウルを装着してみます。

同じ様な媒体ですので苦労は無いです。

いや、無いように見せます。

サイドのラインを少し修正してほぼオッケイかな?と。


いやぁしかし、純正タンクはモリマンですねぇ・・・。


ボクはモリマンが好きです。

モリモリをベロベロでカッチカチなのです。。。





今回仕様の新規製作カウルステーでゴザイマス。


制作時論

基準もナニも無い宙ぶらりんカウルを勝手に位置決めしたら

固定用のカウルステーをテマンゲ加工で制作するスリル。

パーソナル・スリル。。。


まぁ、何とかなるもんですね・・・。







メーターは純正メーターとラップタイマーとの並列観で。

ベースはカーボンパネルで成型してドッキング形式。


このメーター、何気に軽いので交換する事も無いかな?と。

使える物だからこのままでいいんじゃね?ってね。





フロント周辺のハーネスも、中々の固まり具合。

使わない点灯系や操作系の線は間引きますかね。

使える分だけ簡素にしておきます。


イモビやらなんやらと、最近のバイクは解析が大変ですね・・・。

シンプルにするには補器類全面見直しが必須なので

今回はそこまでやりません。

まだ、やりません。






カウル内部にはかなりの余裕が有ります。

もちろん干渉もございません。

それなりにシンプル感は演出出来たかな、と。


総合的な仕上げペイントは行わず、この状態で一旦終了です。


なんだかんだでシーズンインですから

練習優先でゆっくり行きましょう。。。
今回は車体と外装系の補修になります。

さすがに経年劣化による痛みや

特殊な状況下におけるダメージは隠せません。





この際、丁度良いタイミングなので

仕様変更も含めて作業を行いたいと思います。




スイングアームをばらしてベアリングやリンク系のチェック。

こういった作業は公道仕様車と何ら変わりないメンテナンス。

いかに「当たり前の作業を定期的に行うか」で決まる事例。

地味な事を黙々と行う基礎が重要なんです。


ついでにスタンドフックをエンデュランスタイプにします。






春からはシートカウルの固定もターンファスナー式にするので

カウルとの位置合わせを現物合わせで妄想します。


アイデアがすんなり出る時も有れば、唸るだけの時も・・・。

今回は面倒臭さがマックスだったので時間掛かりました・・・。


元々の形状やら取付け方から遠くなり過ぎるレーサー仕様だと

すべての作業は「新規製作」とゆう気分屋スパイラル状態なので

夜中にコソコソ行って自問自答の繰り返しでゴザイマス・・・。



アッパーカウルとインナータンクカバーの固定方法は

すでにクイックファスナー仕様なので目視確認は必須ね。

ターンバネのガタ調整を行ってしっかり固定出来るように

調整を行ったり、カウルステーの歪修正を行ってストレス無く

カウル固定出来るように補修も行ってオッケイです。


では、傷も多いのでリペイントしましょうと

ブラスト処理していたら、ナニやらクラック発見。








ダウンチューブのエンジンマウント部分ですね。

レーサー仕様ではラバーダンパー外してリジット仕様なので

そのストレスから応力集中しましたって感じ・・・。

ガッツリ溶接して補修しました。

今後の要チェックポイントとして把握して置きましょう。。。






ちなみに、今回の作業で交換する消耗部品の一部。

ターンファスナーやバネは当然ですが

インナータンクのグロメットやカラー、ワンウェイ等も。

キチンと固定していても動いてしまう部分の交換は必須ね。

「ガタが出て緩んで脱落した」なんて目も当てられないからさ。

他人様に迷惑掛けないメンテナンスが基本です。

気を使っても部品の脱落やら破損は防げませんから

常に「日々、基礎を忘れベからず」にて係わりましょう。





では、頑張って組み立ててね(棒読み)・・・。

週明けにはステー類発送するね(他人事)・・・。
H2用ハラショーフルエキ完成。

完全受注生産で納期は要確認。

定価¥400000-(レース対応品)。

相変わらずの拘り満載な製法・品質に「嘘偽り無し」です。










ちなみに当社は「原田消音器」製品の正規取扱代理店です。

出しゃばるのが苦手なのでコソコソしてますけどね・・・。

ただの「物販量販店」とは違います。

色々とお任せあれ。。。
さて、「♯51号・リニューアル計画」始めます。


日程が決まってるので、様子見ながら後出しジャンケンで。。。




相変わらず「自己満足度200%マシマシ」で進めます。。。


一般車両には「フィードバック無し」の方向で・・・。
GPZ900R対応カーボンパネルの制作報告。


既存のパネルデザインを踏襲していますが

「補器類が変われば形状も変わる案」でゴザイマス。。。


まずは、仮装着して位置関係を調整します。






実は「カーボン・トリプルプレート仕様」なのです。

通常はダブルデッキ構造で構成しているパネルキットですが

個性的なトリプルプレート仕様にも対応致します。

設計の段階からちょっと手間が掛かるデザインなので

通常仕様よりお時間を頂く事になります。

まぁ、特注扱いになりますがインパクトは大ですね。。。






ワタシの脳内妄想ではウマく重なっておりましたが

「イメージ通りに実現装備できてるか」、とか

「各補器類の干渉は無いのか」、とかの現物確認は必須です。

場合によっては、装着する補器類が全部必要だとご理解下さい。







使用するメーター類はスタック製で統一。

なかなかのブルジョア志向ですが

基本性能もピカイチなので質実剛健なチョイスなのです。





お待たせいたしました。

発送準備完了でゴザイマス。。。




ニンジャ900対応「スタックパネルキット」


無事、通電オッケイ。。。

セットアップして無事終了です。。。






では、装着レポートでも。



久々に車両預かっての装着作業です。

最近はパネル単体購入が多いので、機会が薄れていましたが

たまに自分で作業しないと見えて来ない不具合も有りますので

貴重なタイミングでゴザイマシタ。。。




追加電装品が多い車両なので他の電装品と混同しない様に

せめてメーターキットはシンプルに纏めてみたいと思います。。。






STD形状+αでデザインしたパネルキット。

まずはイメージデザイン的な位置関係と

実質的な補器配置との微調整を行います、が

まぁ、ほぼほぼ上手く行きますね。。。

概ね、イメージ通り、なのです。。。



今回採用する補器類は

・スタック製ステッピングタコメーターST-200

・専用シフトライト

・アクティブ製スピードモニターV4(新型)

・アクティブ製デュアルテンプメーターV4(新型)

・タケガワ製LCDフュエルメーター

・補器インジケーターLEDランプ


タコはいつものスタック製ですが

補器メーター類がアクティブ製のニュータイプ。

配線やら寸法やらは現物合わせで微調整します。


で、新型の仕様変更なども含めて感じた事ですが

個人的にはV3型の方が機能的には好みですね・・・。

ODO設定とインジケーター内臓は便利だったのにね・・・。


まぁ、メーカーのリニューアルには理由が有るので

これからはV4が主流なのでしょう。。。






表面と取付位置関係に問題が無ければ、配線処理を行います。





纏めるとこんな感じになります。

紆余曲折経て、実質作業時間は二日も掛かりました。

何気に大変なんですよ、こう見えて。。。


集中して作業できる環境ならばもっと早く仕上がりますが

アレコレと雑用したり接客したりの「ながら作業」では

万が一、失敗するかもしれませんので

配線の類は深夜営業なのですね。。。

なので、二日連チャンで仕上げました。。。







車体に仮装着して干渉チェックも完了です。

無事通電オッケイでナニよりです。。。


明日、無事納車できますね。。。


では、よろしくです。。。
二台目のF号車D型はエンジンのトラブル。

焼付いてしまい走行不能状態です。


今回はOHじゃなくて載せ替え補修を選択しました。

車体の走行距離が約82000㌔で

ドナーエンジンは17000㌔。

冷却系も新規変更して延命処置とします。





作業前のF号車。

ツーリングメインの使用なので純正状態がデフォ。


今回はラジエータートラブルによるエンジン損傷ですが

ボチボチとスターター系にもトラブルの兆候が出ていたので

色んな意味で「適齢作業」とも言えます。。。

遅かれ早かれ、同様の決断に迫られたはずですから・・・。



出先で止まってしまい、レッカー移動となってしまいましたが

高速道路上の走行中に事故などを誘発せずに

回避出来たのは運が良かったのかもしれません。



まずはカウル類やエンジン補器類を外す事から始めます。



そこで、今回一番確認したかった事項として

トラブル元凶「ラジエーター」を外します。






で、クーラントを抜いてみたらこんだけでした・・・。

途中途中で水を補充しながら延命処置走行したらしいけど

ほぼ冷却液としては機能してなかったね・・・。

そりゃ焼付くよ・・・。






分解作業は特に面白味も無いので端折ります。。。






ダウンチューブ、ラバーマウントのダンパーチェックですね。





上が使用していたダンパーで下が新品。




新品は28.34㎜





既存は27.24㎜


外径で約1㎜減っています。


たかが1㎜、されど1㎜。

折角なんで交換します。

乗り心地が激変しますよ。。。



で、エンジン降ろしたら車両を入れ替えて

今度はドナー車両の分解。




K号車に外装や補器類の移植を行ったドナー車(私の名義車両・・・)

から今度はリアサスを外します。





そのドナー車には長期在庫のGPZ1100E用オーリンズを仮装着。

そのまま付きませんからお気をつけて下さい。




E型とD型のリンク廻りをアレコレと帳尻合わせて装着です。

車高が20㎜程上がってしまったが、まあいいでしょ。。。

ワタシの車両は後でゆっくりセット致します。






で、もう一度車両を入れ替えて今度はF号車のリア廻り分解。

サス交換するにはインナーフェンダー外さないとダメなので

何気に大掛かりになる作業です。





上がドナー車のリアサスで下がF号車サス。

ドナーサスは汚れてはいるけど抜けは無し。

既存サスは、もう捨てるレベルですね・・・。

抜けたオイルが汚れを蓄積させてコキッタナイです・・・。


OHして使用したいですがそのまま再使用。

どれ程持つかは知り得ませんが

今までと比べたら十分マシじゃね?って。。。





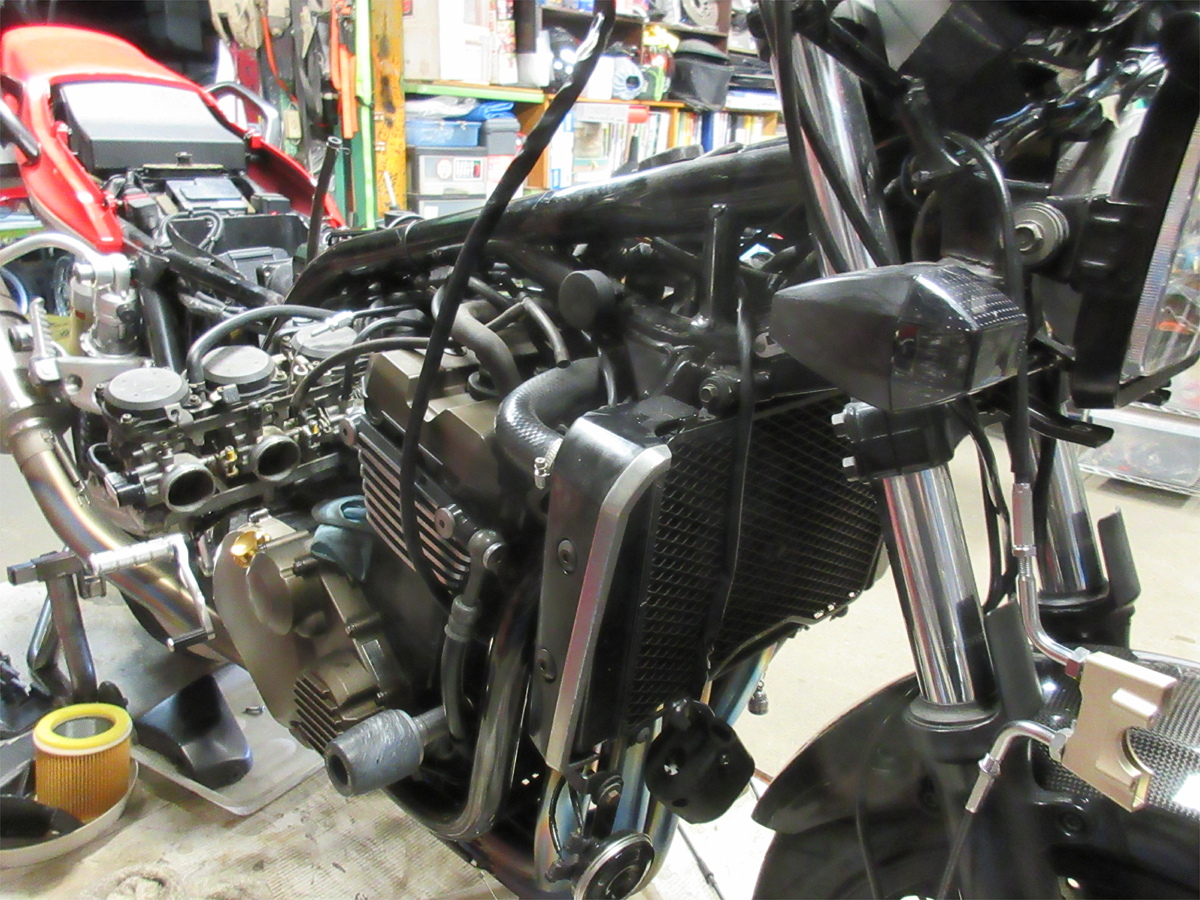

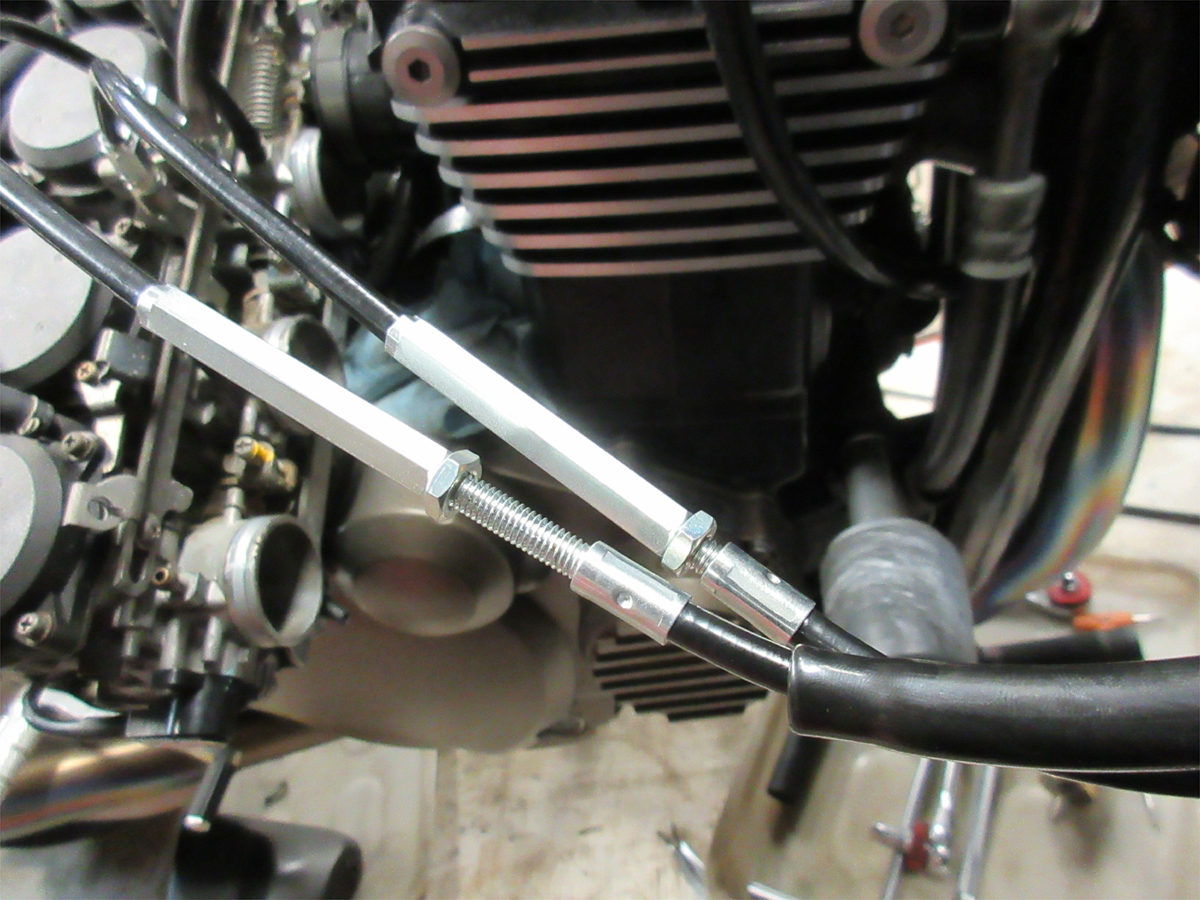

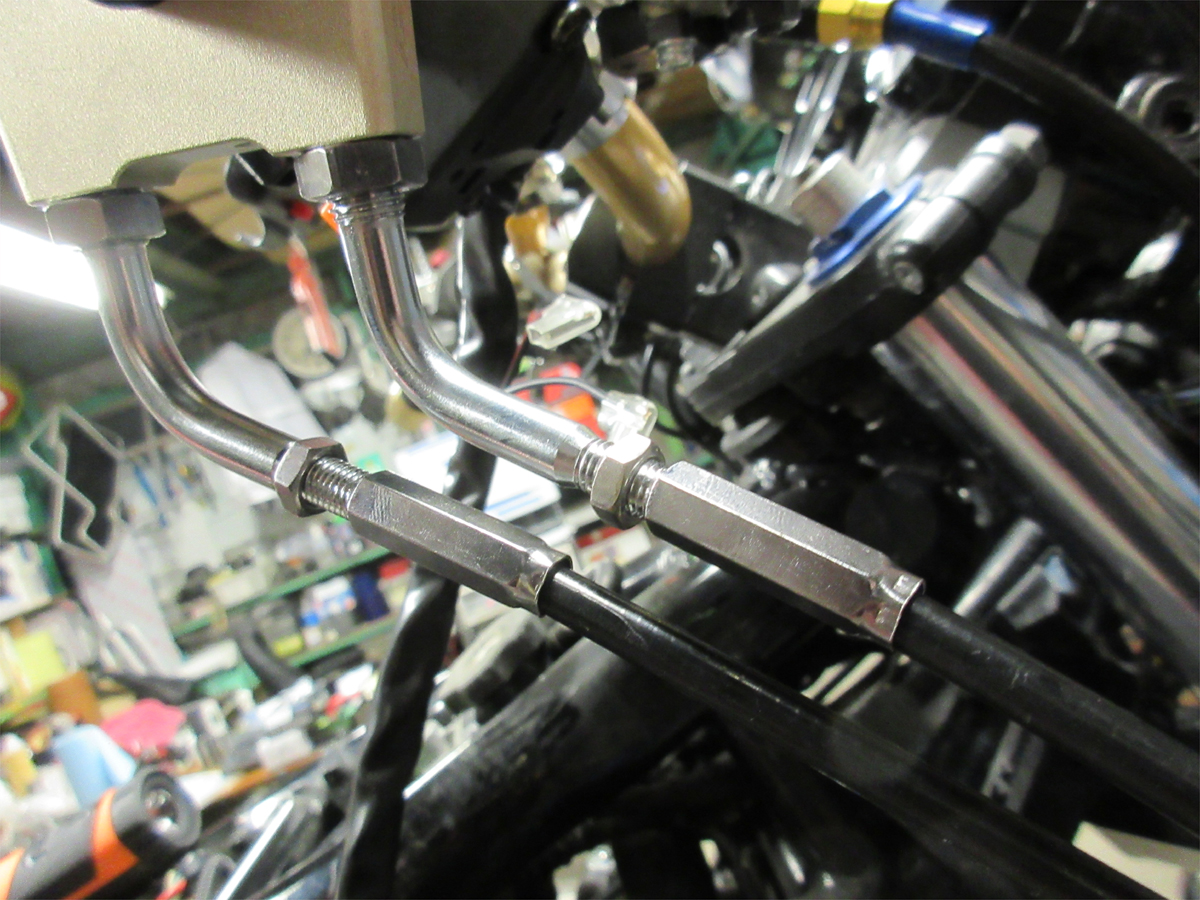

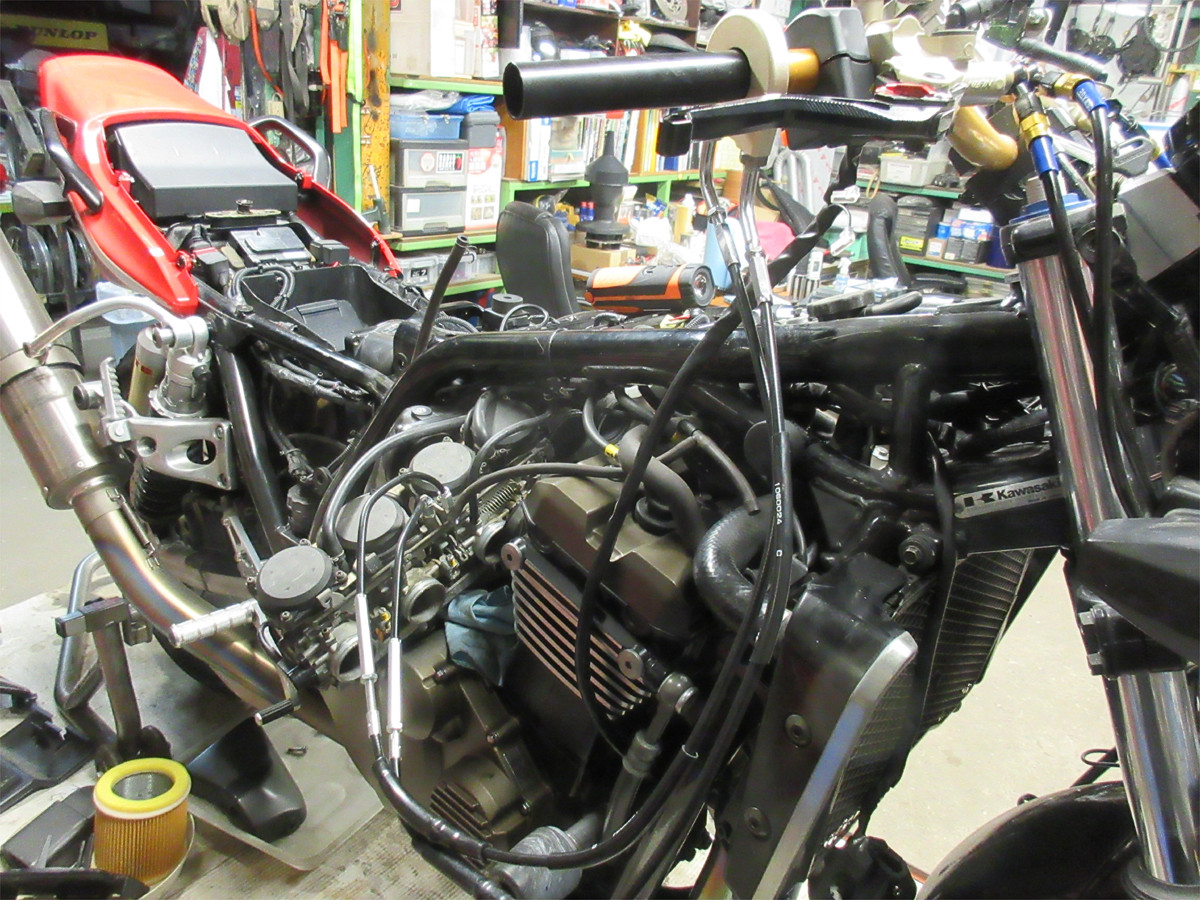

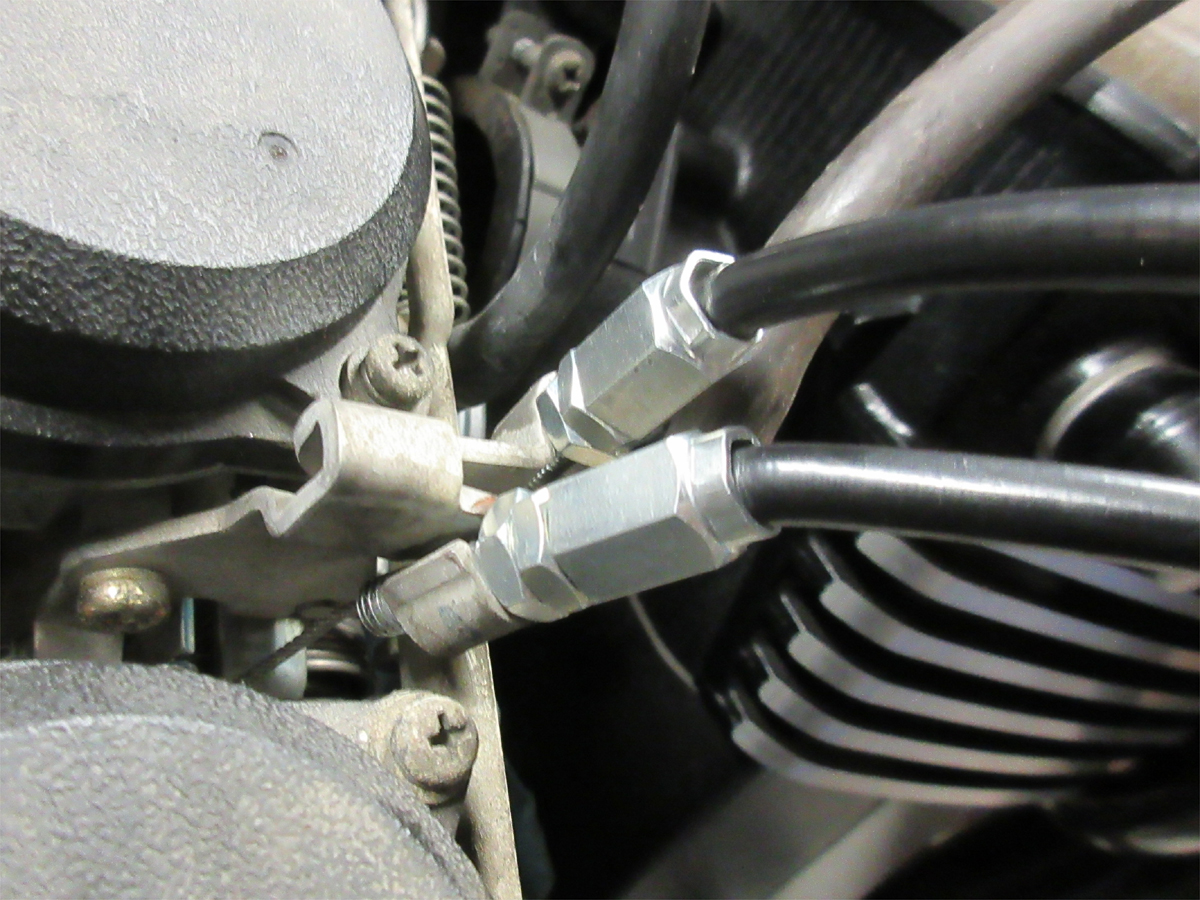

でまぁ、エンジン載せて無事始動確認オッケイ。

負圧調整してバッチリでゴザイマス。。。






動画でドウゾ。



ちなみに、現時点で納車は終わっていまして

オーナー様はプチツーにて、補修確認して頂きました。

今の所問題無いようですので、何よりです。。。


来月に皆でツーリング行くから準備よろしくチャン。。。

ワタシのD型、間に合えば良いですけど・・・。



次の3台目D型。

症状は電装系フルリフレッシュ作戦でゴザイマス。。。

では。。。
あいにくの天気です・・・。

諸々の事情で、納車が少し延期となりました。

お届けするのも楽しみなんですよ。。。





元々はエボニーだったのに外装一式変更で

キャンディレッドに様変わりしたK号車。

新しい門出に、こんな天候では縁起が悪いです。


改めてお邪魔致します。。。
