牛歩戦術の如く、日々微妙に進歩しているZEP750リフレッシュ計画。

リア廻りはほぼオッケイ、無事に6インチ190化が済みました。

お次はフロント編のリポートとなります。



で、まずはメーターを交換する事に。

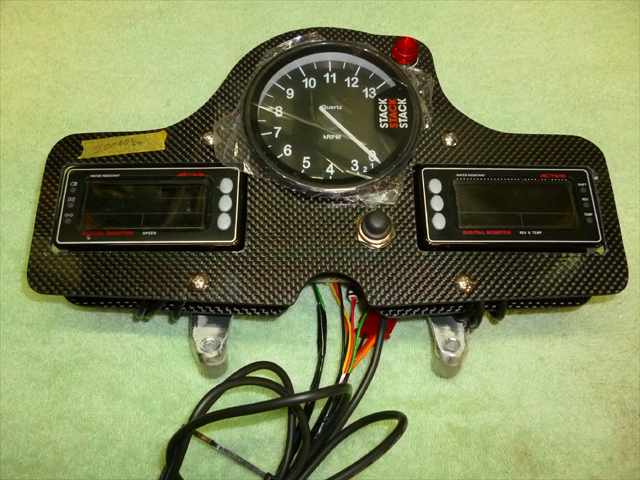

お馴染カーボン製スタックメーターパネルでございます。

今回のZEP750に採用する補器類は以下の通り。

・スタック製ST200 B13
・シフトインジケータランプ
・アクティブ製デジタルモニターV3スピード
・アクティブ製デジタルモニターV3レブ&テンプ

パネル採用時の鉄板配置となります。







パネル自体はZRX1100対応形状をベースにしてます。

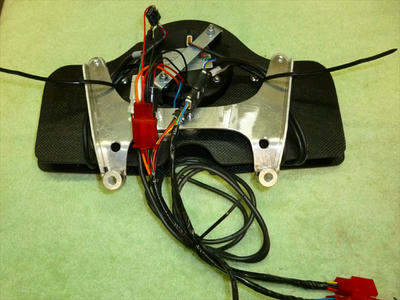

配線もそれなりに補修済みです。

ただ、純正に対しての差込カプラや配線色に周期性はゴザイマセン。

純正メーター配線の方が色数多いので間引いたハーネスになっています。

勿論、メインハーネス側の配線も合わせて間引いて有りますので

この状態ですんなり結束できるように調整しています。

っつー事は、純正メーターの装着が出来ないっつーパターンなのです。

こういった潔さが吉なのね。

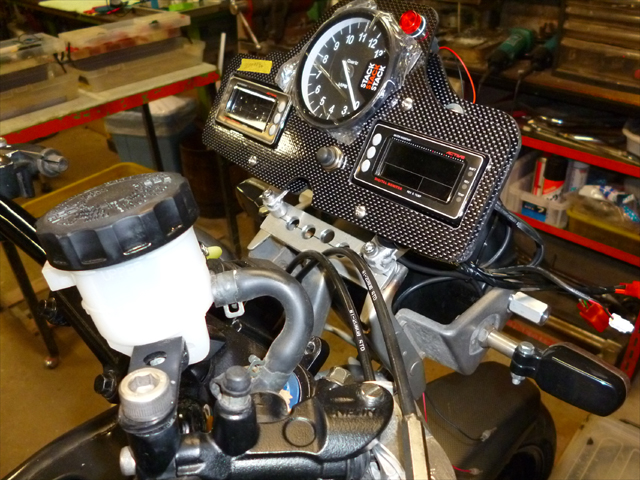

ネイキッドタイプの車両には砲弾型メーターがお似合いですが

ZEP750君にはガルクラフト製ビキニカウルを装着するので

しかも敢えてフレームマウントならではのチョイスなのです。






ステムフォーク類のフロント全般は、ZRX1100用を流用してます。

ステムシャフトの新規製作と打ち替えにてステム装着。

メインキーの位置が全然違うので、当然キーロックも無効になってしまう。

それじゃあ「DIY」なので最低限のキーロック出来るように

ストッパーやらロックベースやら色々と対策してみました。

一旦、位置関係の確認にて暫定終了でゴザイマス。。。
