リアブレーキサポートのトルクロッドボルトが緩んで脱落し

ブレーキ踏んだらキャリパーが、「グルンっ」てサスに激突・・・。

あまり聞きませんが、稀に起こるトラブル。

原因は単なる、整備不良でございます・・・。

「締めたボルトが緩む可能性」も疑ってしかり。

定期的なメンテナンスによって、防げるトラブルですね。


今後この手の「ブレーキ脱落トラブル防止」の為に

ブレーキ周辺ボルトを、ワイヤリング処理にて

対策とさせて頂きます。。。




某メーカー製フローティングキットを採用したリアブレーキシステム。

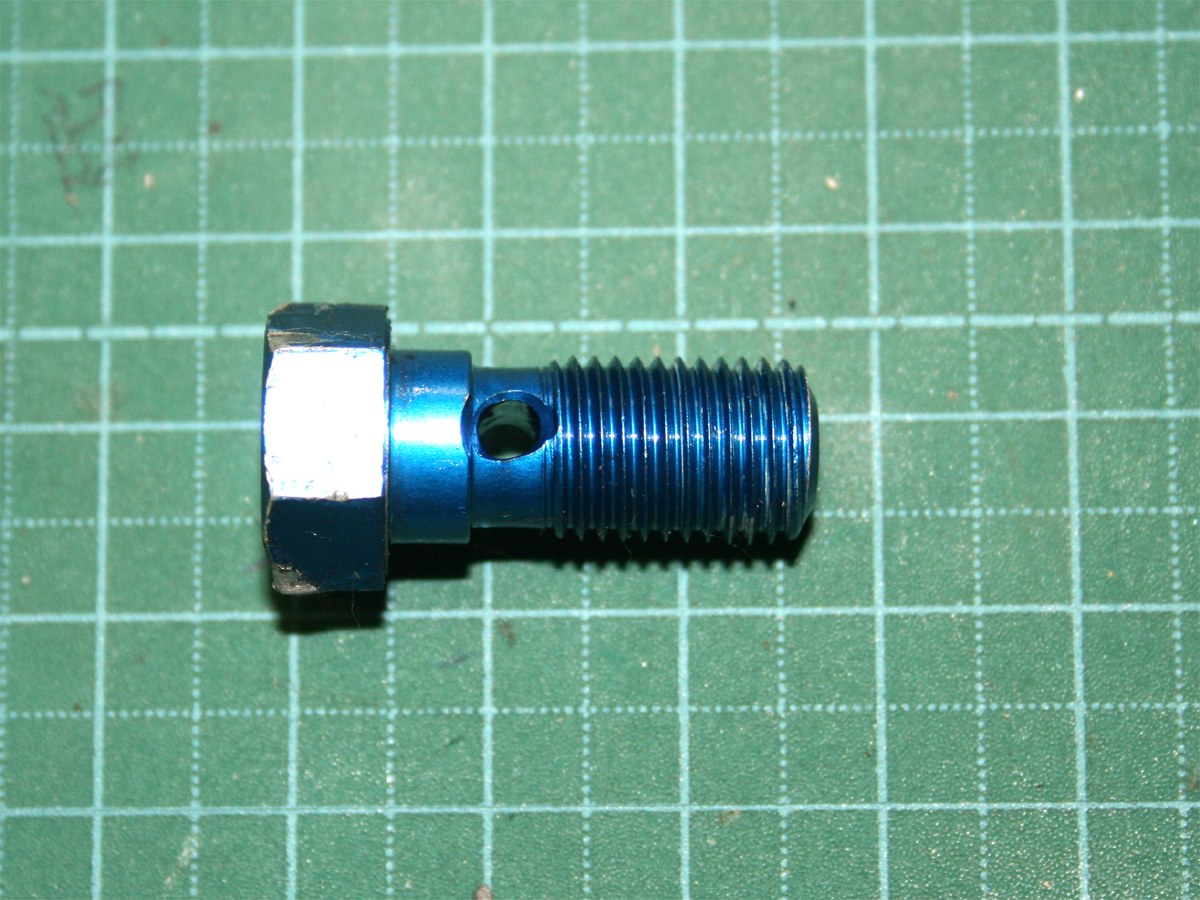

付属のアルミ製バンジョーボルトが、捻じれています。

キャリパーが半回転もすれば、ナニかしら、歪が出て当然です。

アルミ製ゆえに、柔さが救いなのかは判りませんが

勿論、再利用は無理です。

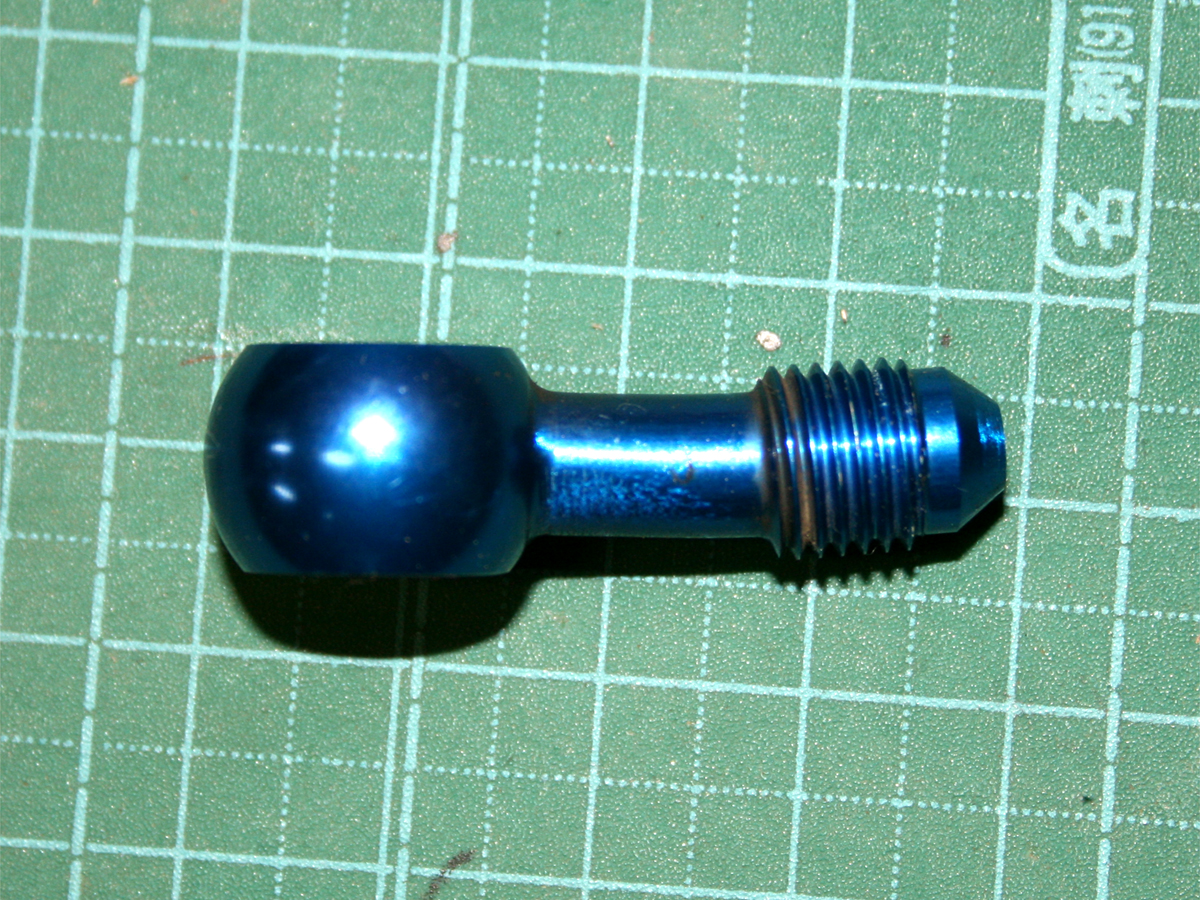

コチラも付属のストレートバンジョー。

若干、曲がってしまってる。

コレを期に、リアブレーキホースはステン製に交換します。

同じ様なトラブルを防ぐ手立てにはなりませんけど

なんとなく、「大人はステン」ですね。。。

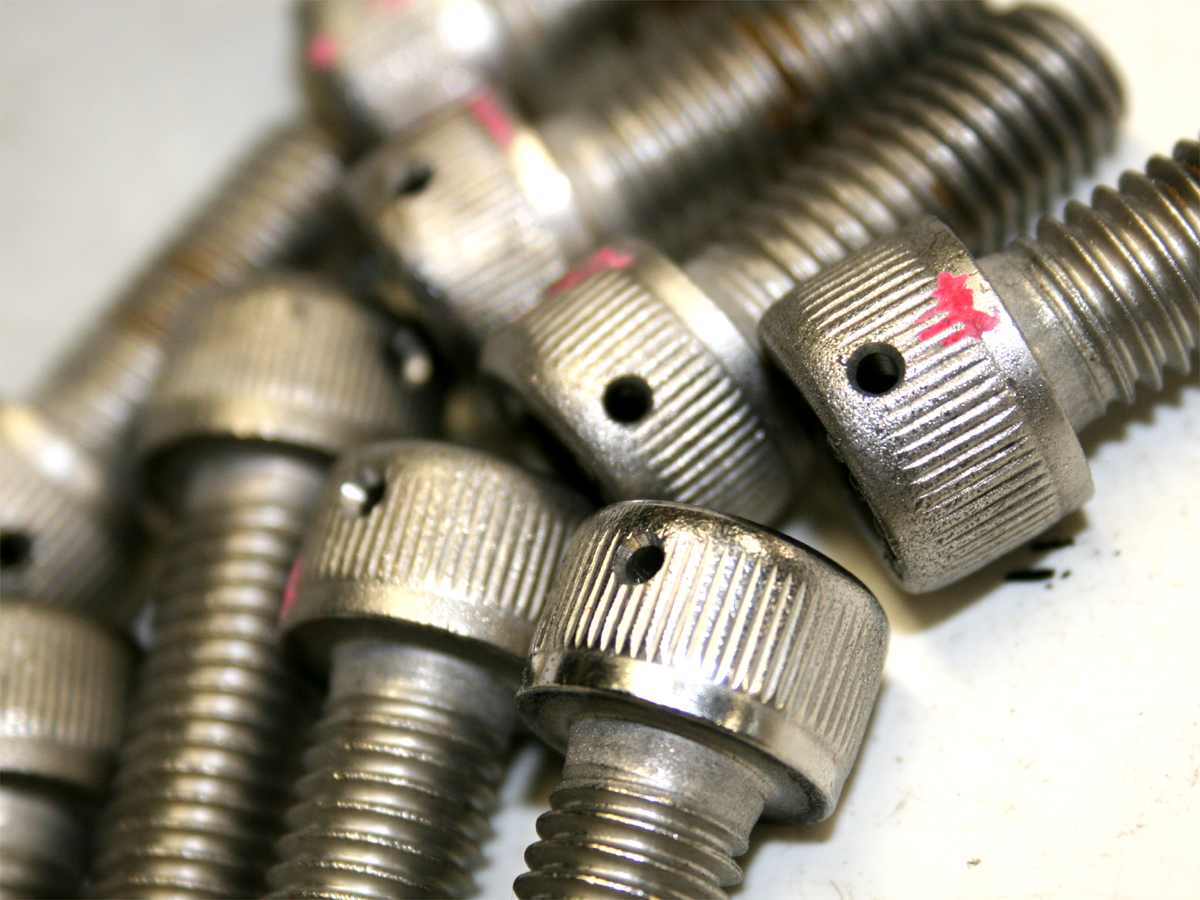

で、ワイヤリングする為に、ボルトの頭に穴開けます。

前後で12本のM10ステンボルトへ穴開け。

ステンは固いから、ドリルの刃がダメになる確率高いです・・・。

しかも、M10なので肉厚もあるから、尚更お時間も掛かります。

穴は2㎜で、面取りもして完了でございます。

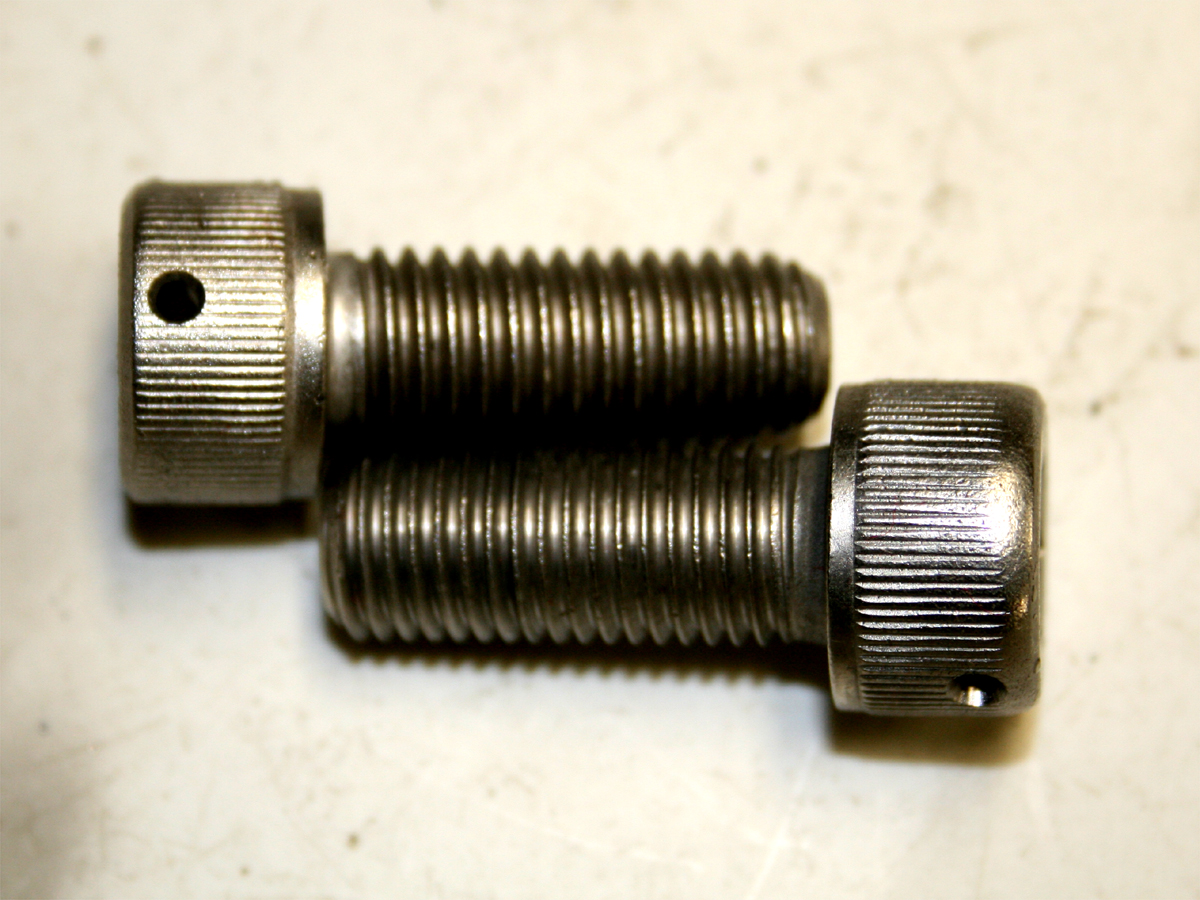

で、ネジピッチの違い。

M10の場合、ピッチは1.5が並目(上のボルト)

ピッチ1.25が細目(下のボルト)

オートバイでは、細目の使用率が高いですね。


今回のリアブレーキサポート、以前にトルクロッド変更加工しています。

フローティング式からリジット式へ固定方法を変更しました。

その為に、スイングアーム下部へ新規に固定ステーを設置して対応。

採用したトルクロッドは、M10ボルトで両端を固定。

サポート側の固定は、元々のM10-P1.5ボルト規格のままで

スイングアーム下部側は、細目のヘリサート受けにしました。

で、今回はずれたボルトは、サポート側の並目でした。

細目ボルト側は、しっかりと固定されていましたから

やはり、細目ボルトの方が振動に強く緩みにくい性質なのは

考慮してもよろしいかな?と。。。

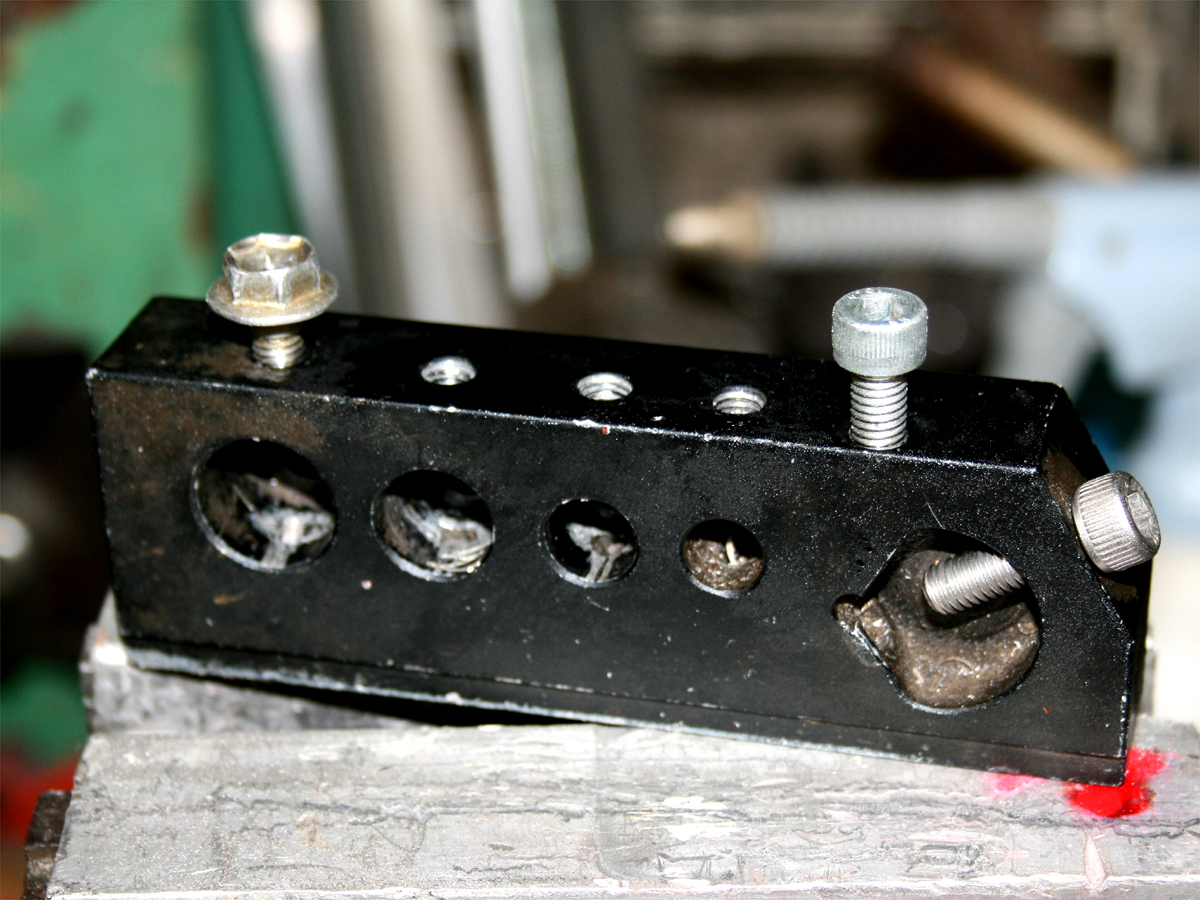

で、ワイヤリングの穴開けに使う治具がコレ。

メーカー名忘れたけど、15年位前に購入した物。

バイクによく使う、M5からM10までのHEXボルト頭対応です。

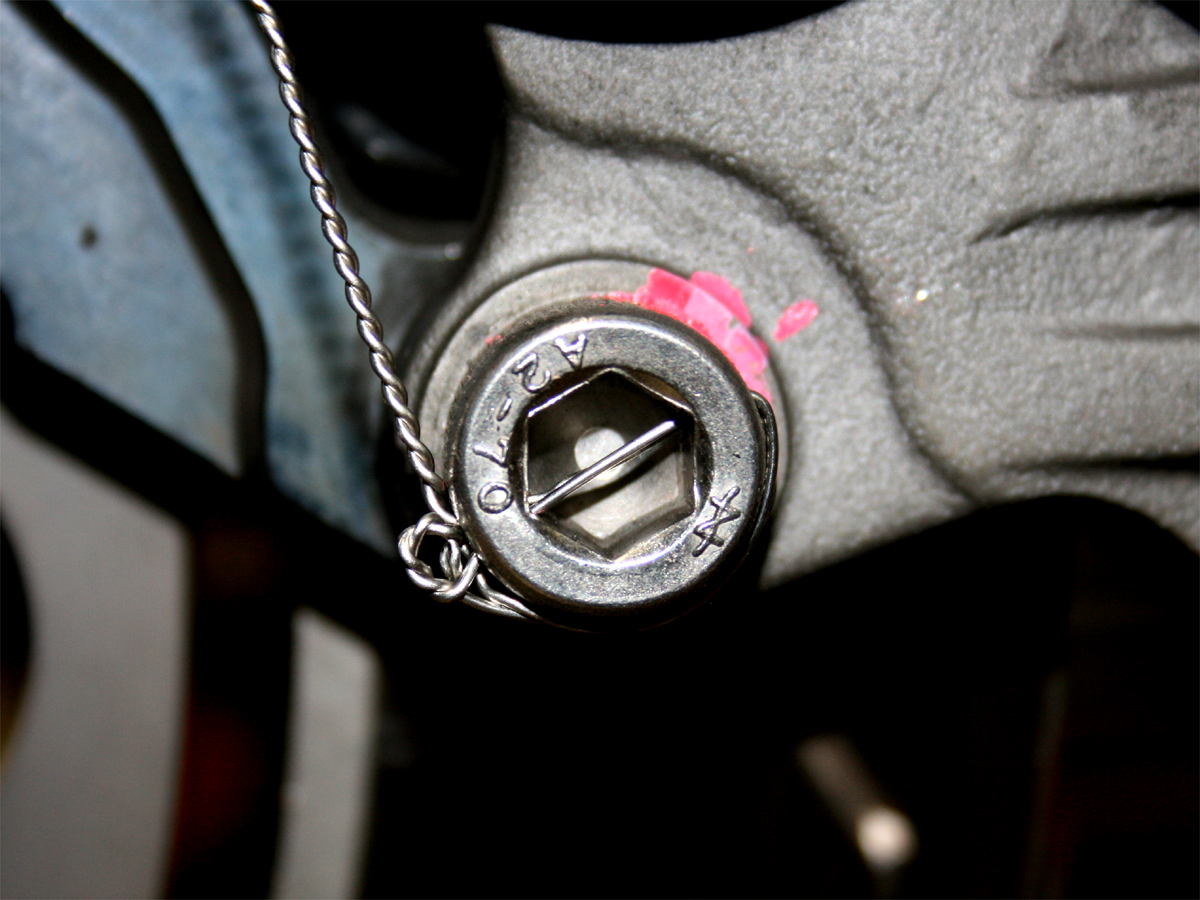

ワイヤリングの角度はギリ、効いてる範囲ですけど

端末こんな感じで切りっぱなしにせず、クルリンパ処理です。

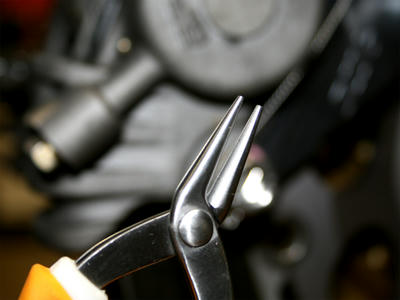

両丸やっとこ仕様で、クルリンパ、なのです。

取回し上、対象物を傷つけにくい特性が有る工具なので

おひとついかがですか?
