Z1系エンジンのブリーザーボルトホース部分の加工。

純正はホースニップル形状でホースを差し込む方式だと思いますが

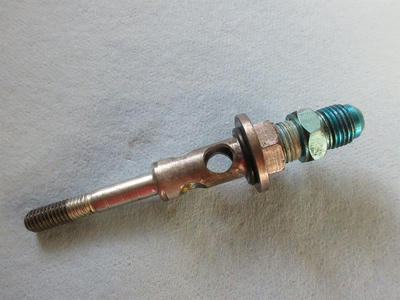

AN6アダプターを無理くり差し込んでる現状を是正する事にする。





やりたい事は分かりますが、ちょっと乱暴な案件ですね・・・。

アダプターの差し込み部分のネジピッチを度外視してるタップ処理。

約2山位の噛み方じゃあダメでしょう・・・。

そもそも、長すぎてキャブ後方で収まり悪くなってる・・・。

無駄に主張する意味が分からない仕様が凶と判断します。





じゃあ、ボルトに溶接しちゃえばいいんじゃね?と。

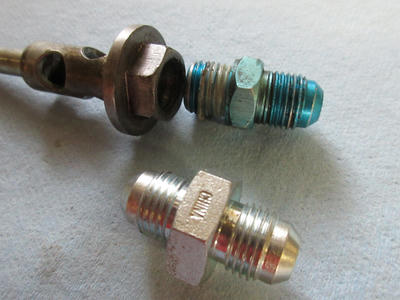

バンジョー牧場でAN6ジョイントアダプターを発見。

コレをドナーにして作業開始。。。

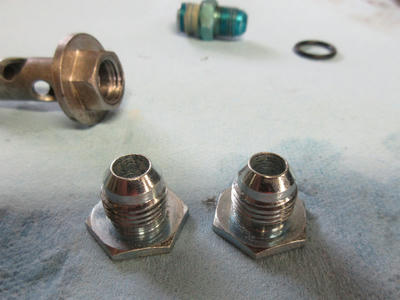

仕上がり寸法を低く抑える為に、コレを半分に切って

外周面やら寸法調整して溶接します。


溶接用アダプター、1個在庫出来た。

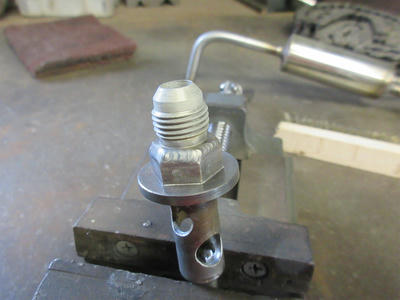

仕上がりはこんな感じ。

約15㎜程低くセットできるようになった。

些細な事だけど、要所要所をスッキリさせていきましょう。

総合的な収まりは自己満足レベルでオッケイ。。。


売ってたらスンマセン、買うより作業した方が早かった件。
