ナニやら、ペダルの戻りが悪い。

作動状況が悪い、引き摺り状態なので、分解してみる。


上から見ても、全体的に歪んでいる事確認出来ます。

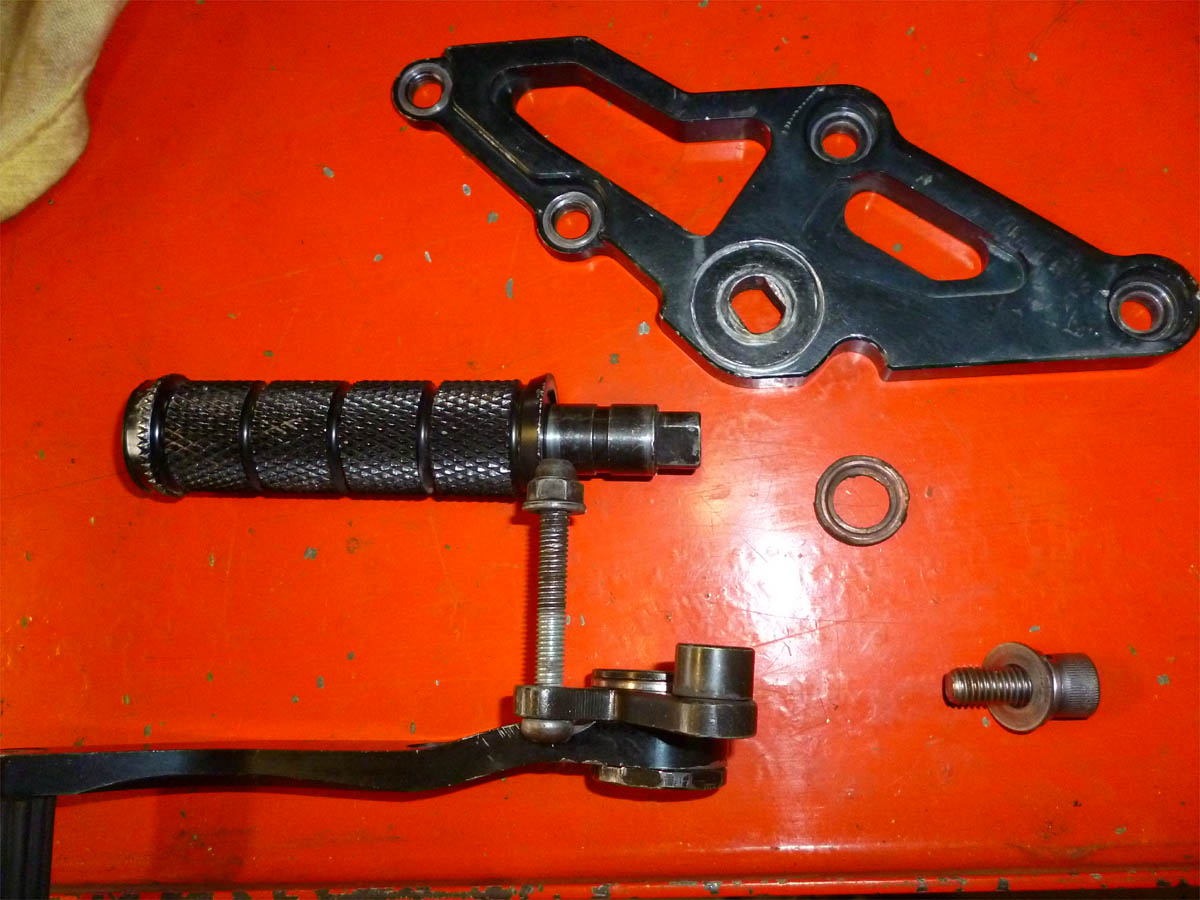

分解して、プレートとペダルの歪は、プレスで修正。

ボルト類も交換します。

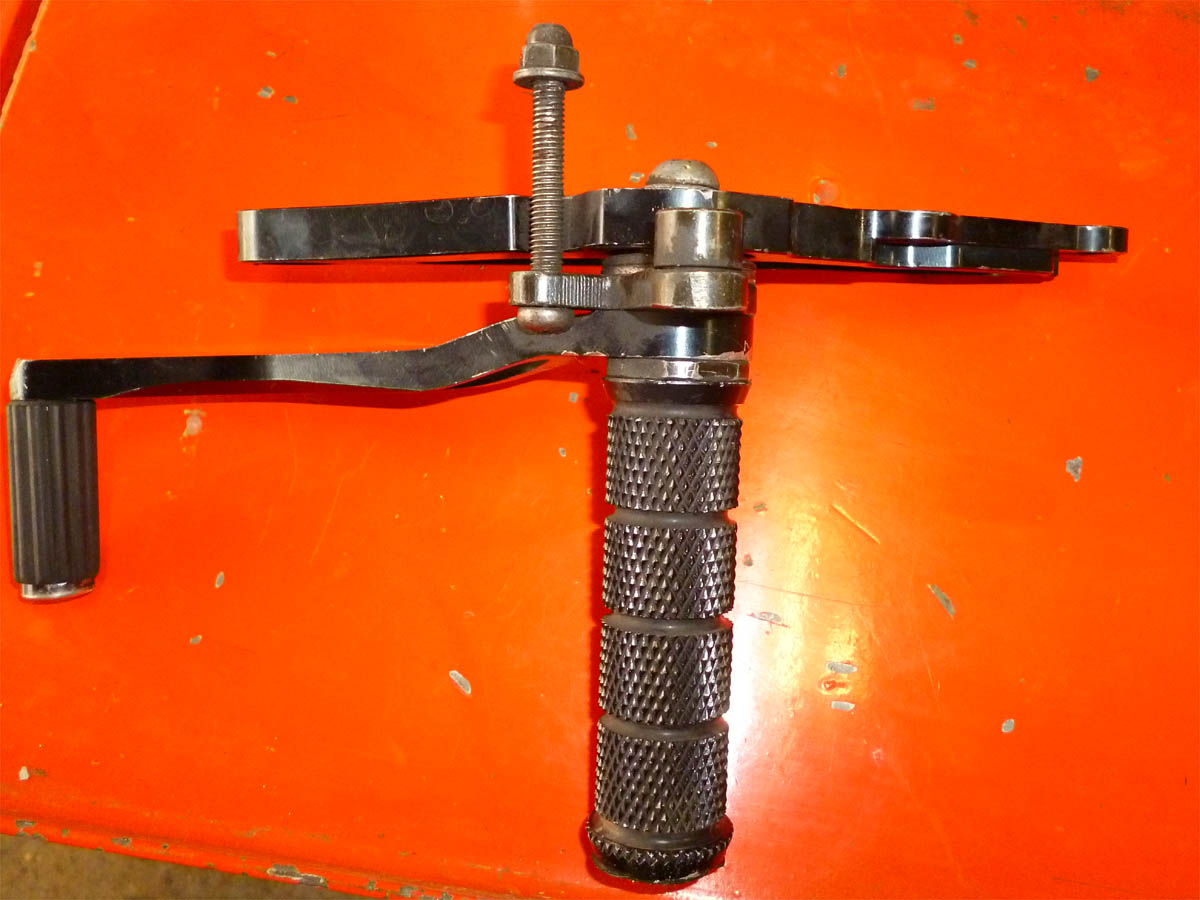

ペダルとステップは同軸タイプ。

で、プレート等歪修正して仮組してみる。

ん~、まだ動きがシブイ・・・。

分解してペダル内スリーブやら点検してみる。

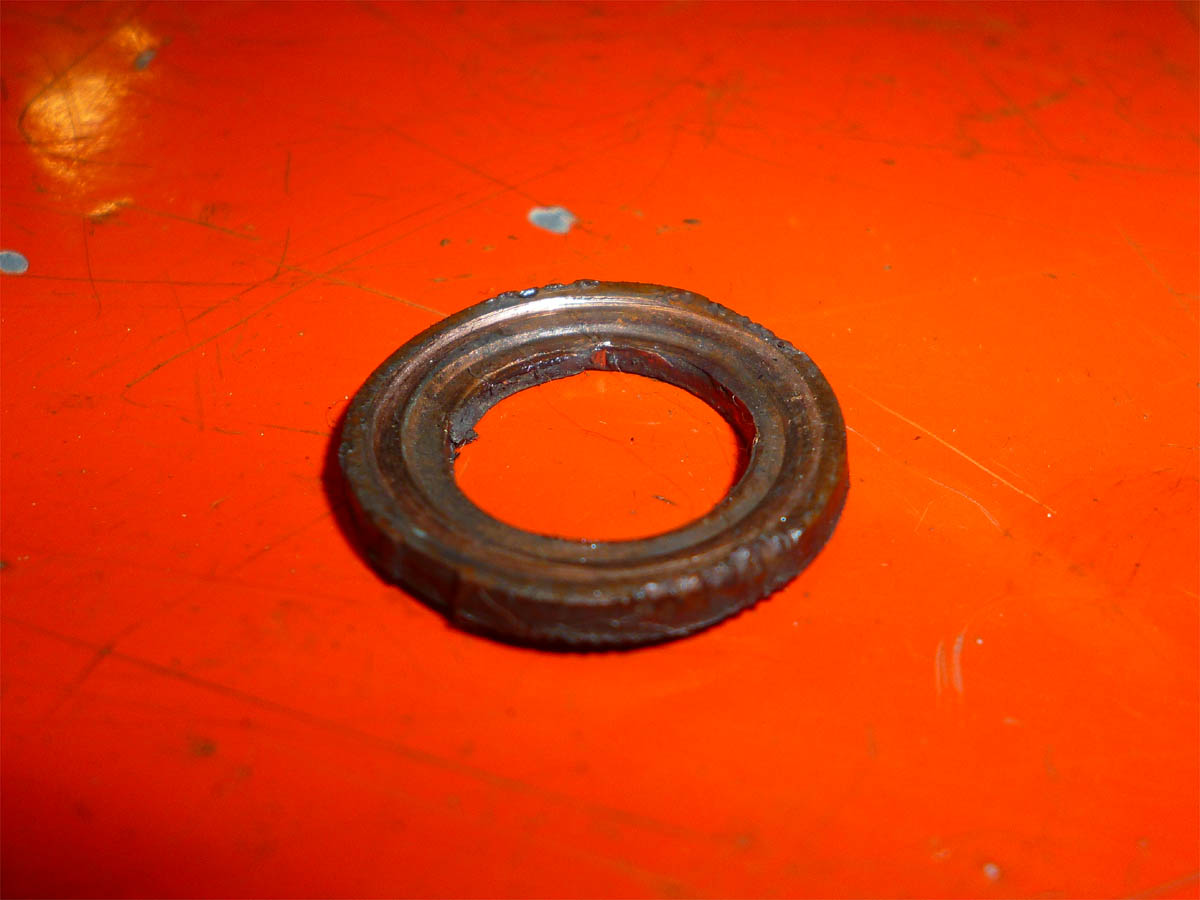

ん?その間に入るスペーサーが変形してる・・・。

そのスペーサー、銅製ガスケット?みたいな物で組んである。

柔い素材なので、締め付けると変形する特性から

プレートとスリーブに圧力が掛かっている状態なのが原因。

多分、一度転倒した後に、補修した時の人的なミスだね・・・。

パーツのチョイスミス。

きちんとシム調整して組み直したら

スルスルでゴザイマス。。。





実はリアマスターを交換するが為の、追加作業だったりします。

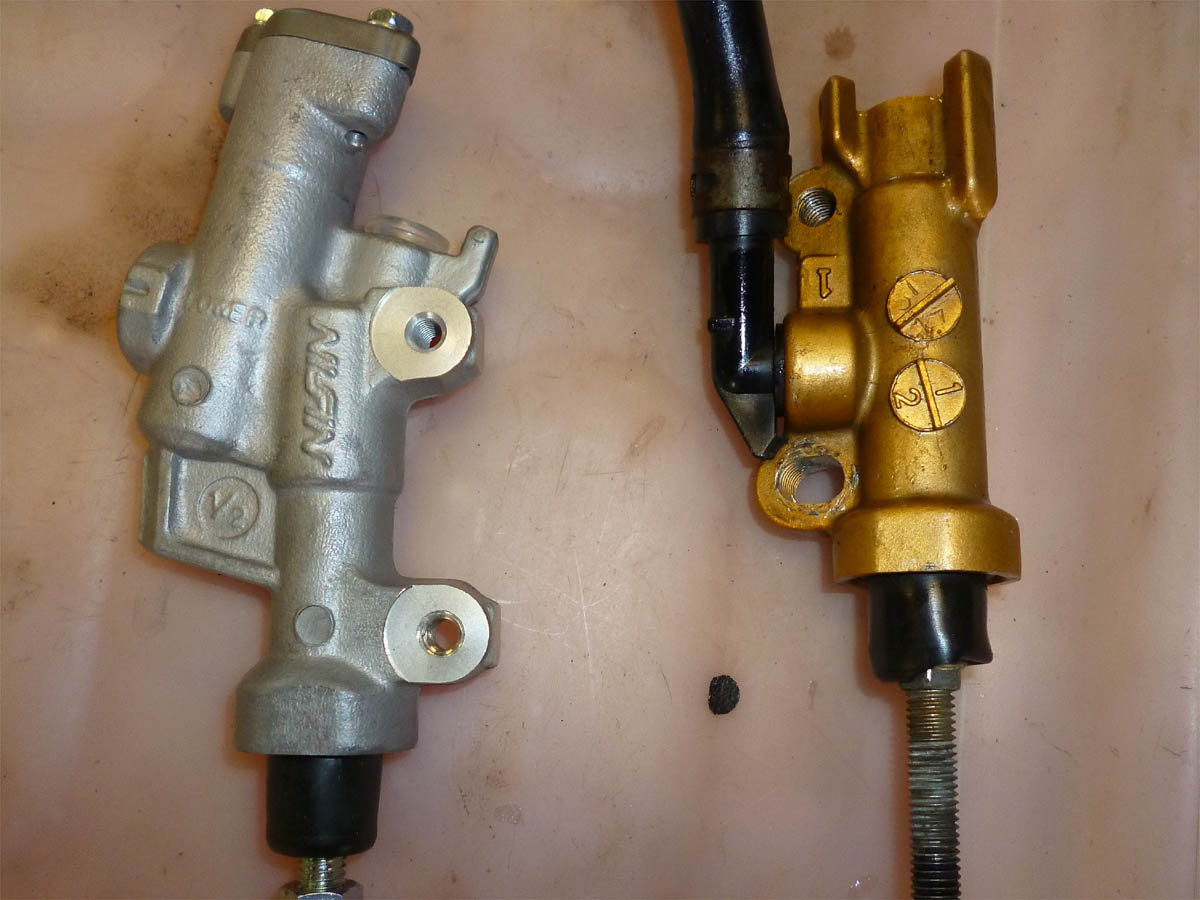

一体式マスターへの変更は、今やド定番でございます。

今まではヤマンボ。

サイズは共に1/2なので、タッチの変化は無し。

固定部分をM6対応へ加工して装着いたします。

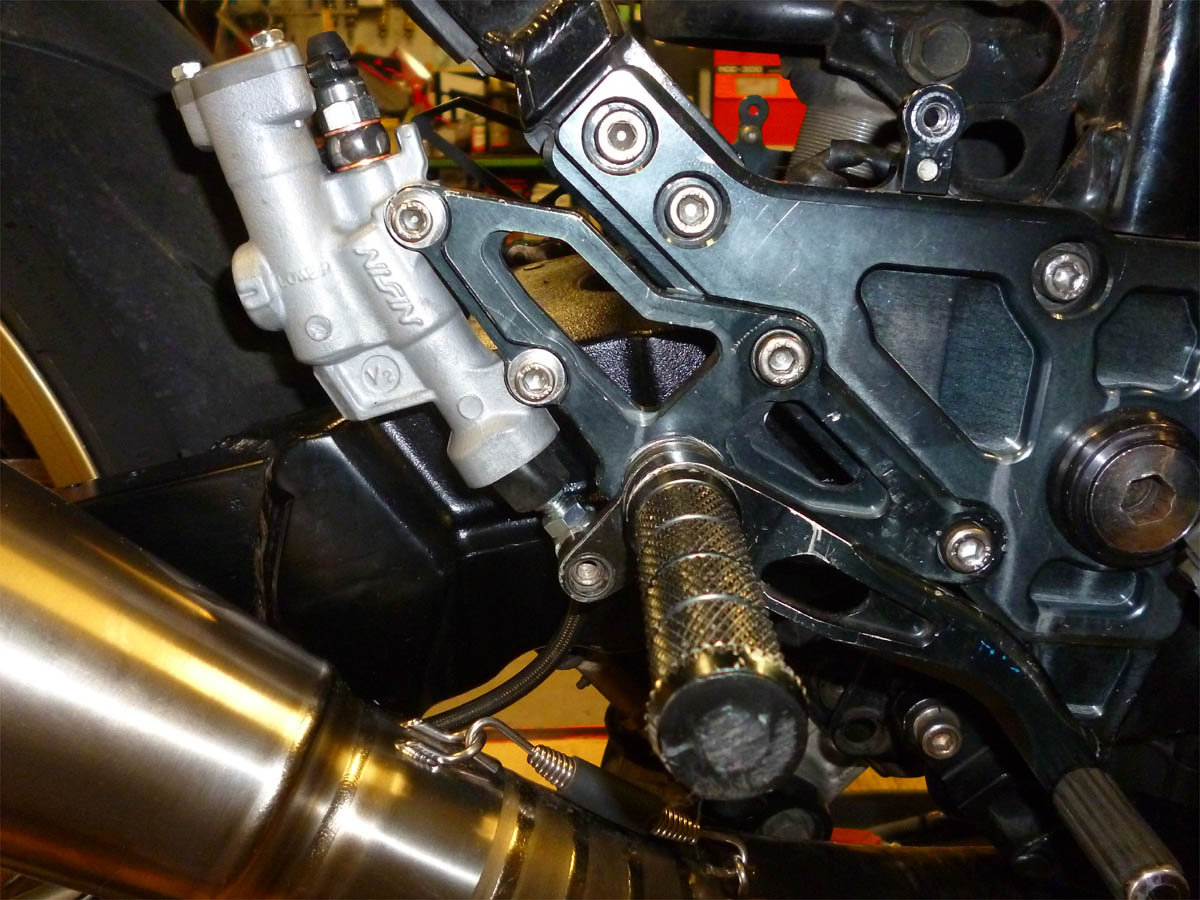

チョイと特殊なステップでしたが、収まりオッケイです。

ブレーキペダルとマスターロッドとのリンク部分に

もう少し作動性を求められれば、より良し、と。。。



このニンジャ君、少しずつ完成度を上げていく作戦。

次はリアサスね。

で、配線も是正したいですねぇ。。。
