FZ750の純正燃料供給システムはライン電磁ポンプ仕様。

それをFZR750のインタンク式電磁ポンプシステムに変更します。

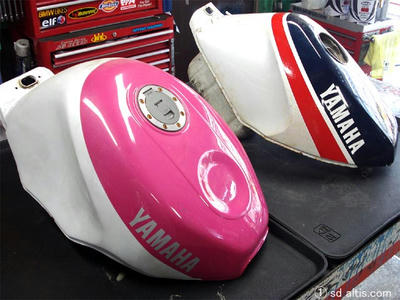

①ピンキーなタンクがFZR750ドナータンク。

奥のFZ750タンクと一部合体作戦となります。

インナー形状の電磁ポンプを取付けるに当り

FZRのポンプ取付部分ごと移植するのが手っ取り早いですね。



②FZRのタンク下部、ポンプ取付部分はこんな形状です。

比較的平らな真ん中に「ドーン」と穴開いてます。

燃料バルブとリターンバルブとフュエルセンサーも一体式な

インタンク式電磁ポンプの使用は「メリット大」ですが

まずは取り付けがキチンとされることが先決でございます。



③FZのタンク底面はコックと燃料センサーの取付部分が開いています。

底面の段差も若干有るので、すり合わせがキモとなりそうです。

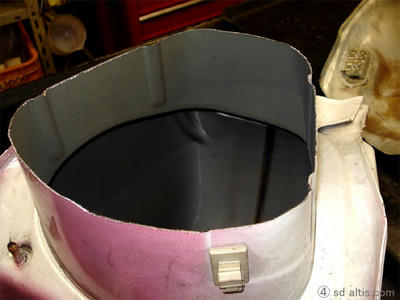

④「まずは、お互いの位置確認すっぺ」と

サイドのリブ10mm程度を残す様に

FZRタンク底面の外周をカットします。

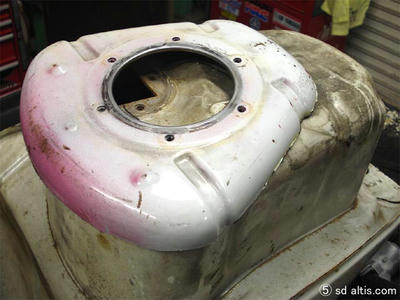

⑤切り取ったFZRタンク底面をFZタンクの底面へあてがって

まずは確認調整、予想通り全然合いません。

が、それアタリマエでしょう。。。

こっから「切った貼ったの帳尻板金」開始でございます。

互いの「良い所取り」で上手く仕上がれば

マニアックなタンクカスタムじゃないですかね?

いや、上手く行く様にがんばりましょう。
