【W400】ハーネス補修①

W400のハーネス補修作業でゴザイマス。

今回もチョッパーテイストカスタムな車体に

お馴染みのスカハーネスを補修制作します。


現行ダブルの配線加工依頼はZ系に次いで多い個体種です。

今回見たく車体に合わせてとことんシンプルにしたり

通販的に加工処理だけ行ったりと多様ですが

個人的に所有してるせいもあって好きな作業です。。。

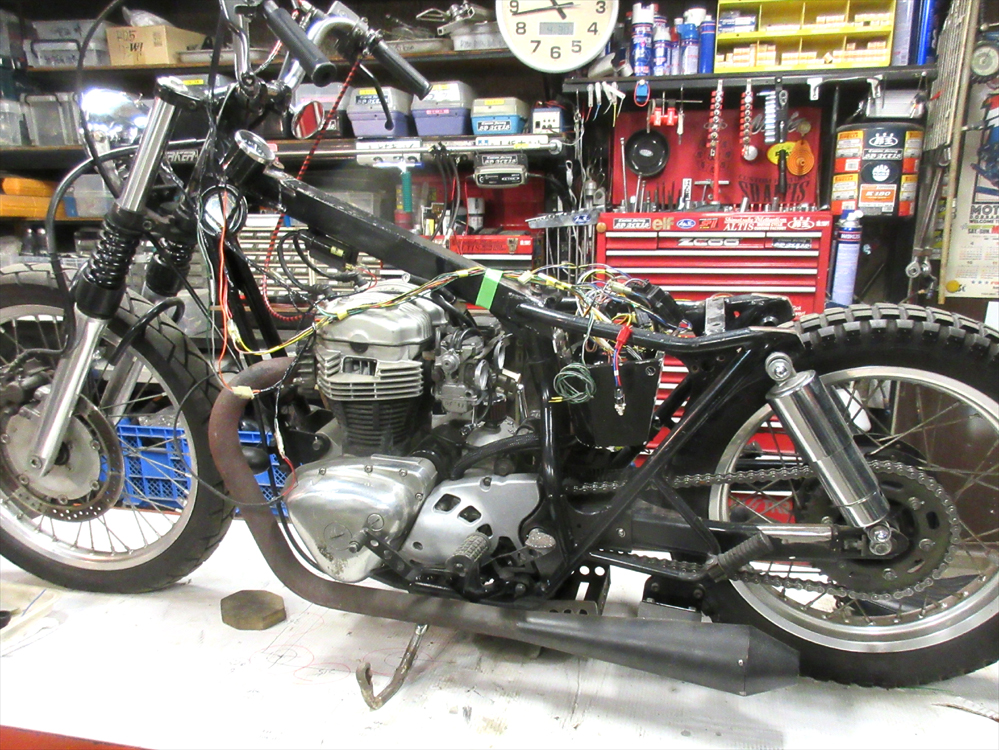

で、この車両は購入時からチョッパー風な車体らしいです。

なので、車体構成はあまり崩さずに多少仕様変更をしつつ

自分らしさを求めたいとの事で、現オーナーさんのお手伝い。


購入先でそれなりにハーネス加工処理を行われていましたが

もっと良くする為に、申し訳ないですが是正作業行います。

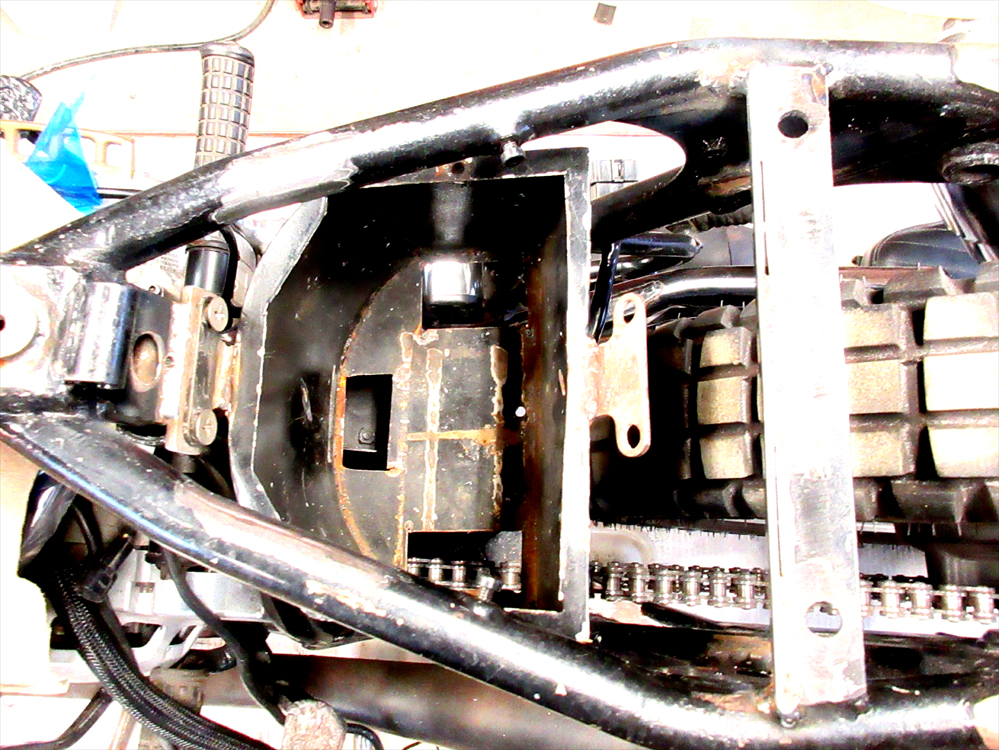

今回の作業点で難題が一つ、オーナーさんの条件として

『既存の電装ケースを継続使用する事』

を希望されてまして、コレがちょっとだけ厄介・・・。






厄介な理由として主に二点

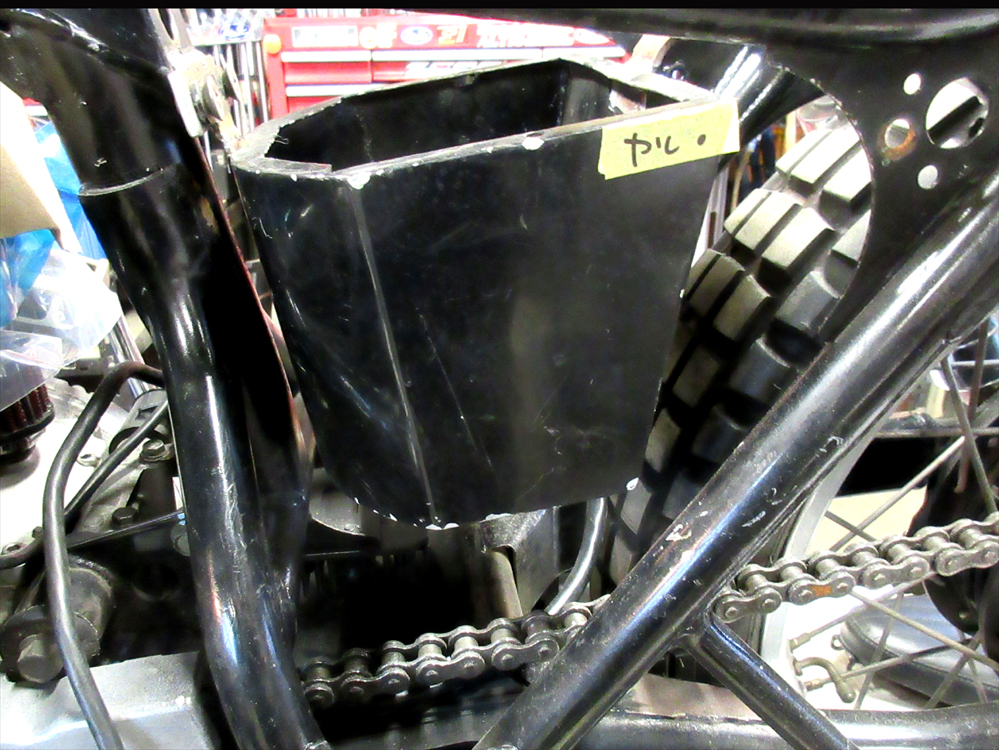

・バッテリーを含めた補器類一式を纏められる余裕が無い。

（違う場所に設置すれば良いが、丸見えバッテリーは嫌・・・）


・取り付け方や形状があまり好ましくない。

（新規で制作すればもっとしっかり良くなるが予算が無い・・・）


まぁ、あくまでも楽に作業したい私の希望なんですけどね・・・。

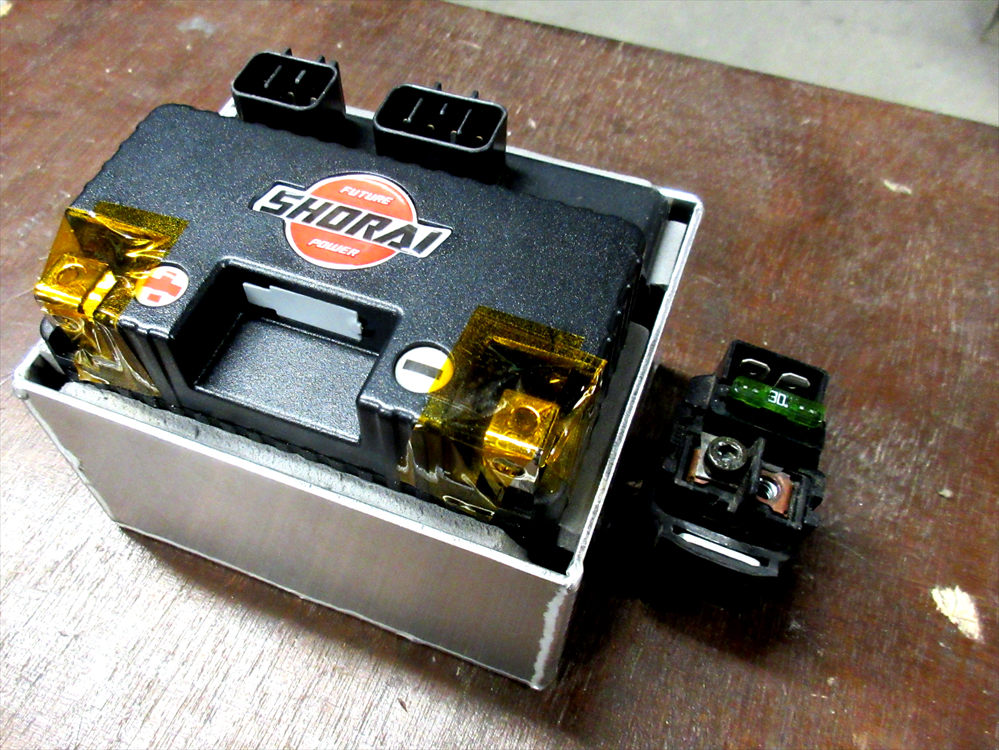

電装ケースに収める予定の補器類一式がコチラ。

ショーライBATを使用する事で「電装IN仕様」になってしまった

訳でして、このヘンの物理的配置が重要になってくるんです。








まずは電装ケース内に配置する「仕切りケース」を制作。

逆にこの仕切りケースで基本的な電装補器類を管理します。

いちいち小さい電装ケース内部で配線処理なんて出来ません。

作業性と確実性を上げる為に最適な手法を模索して解決。

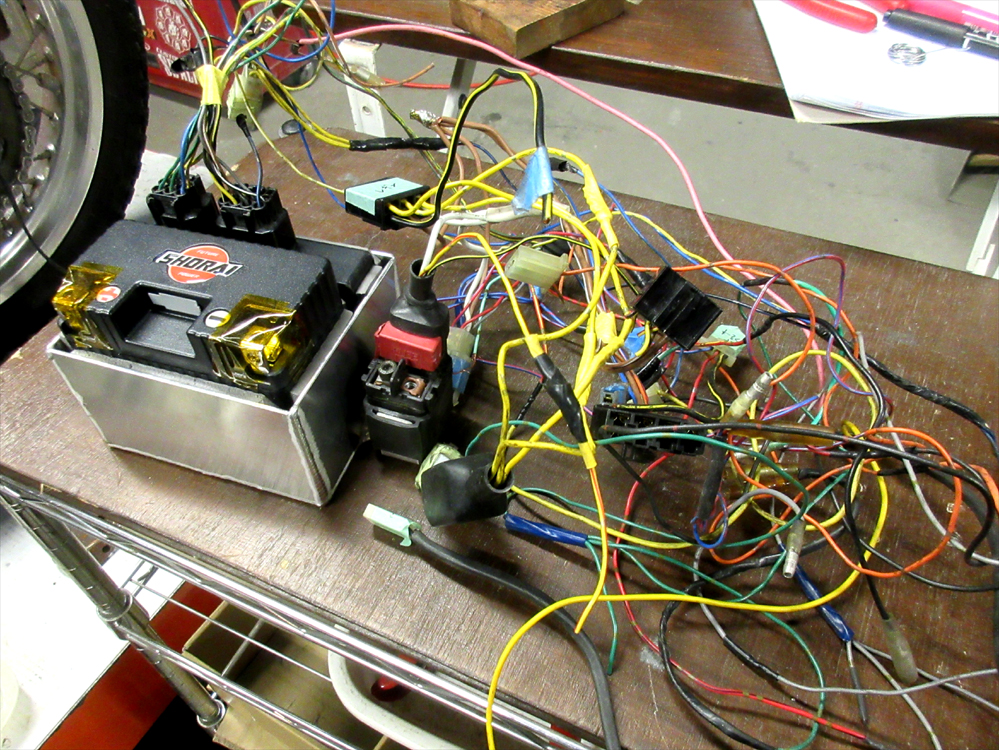

取敢えず、車両購入後に実働していた加工済みハーネスを元に

この仕切りケースによる配置シュミレーションを行います。


この状態を基本として各種ハーネスの位置関係を是正します。
