OW-01・冷却系強化

OW-01のラジエーターを大型に変更します。




FZR系個人的に思う事ですが、メンテナンス性は優れていると思います。

ウチ的には馴染が少ない車種系ですが、FZは外装全部オリジナル展開有るので

冬頃にちゃんとしたFZを製作して見たい欲求が最近は沸々と湧いています。

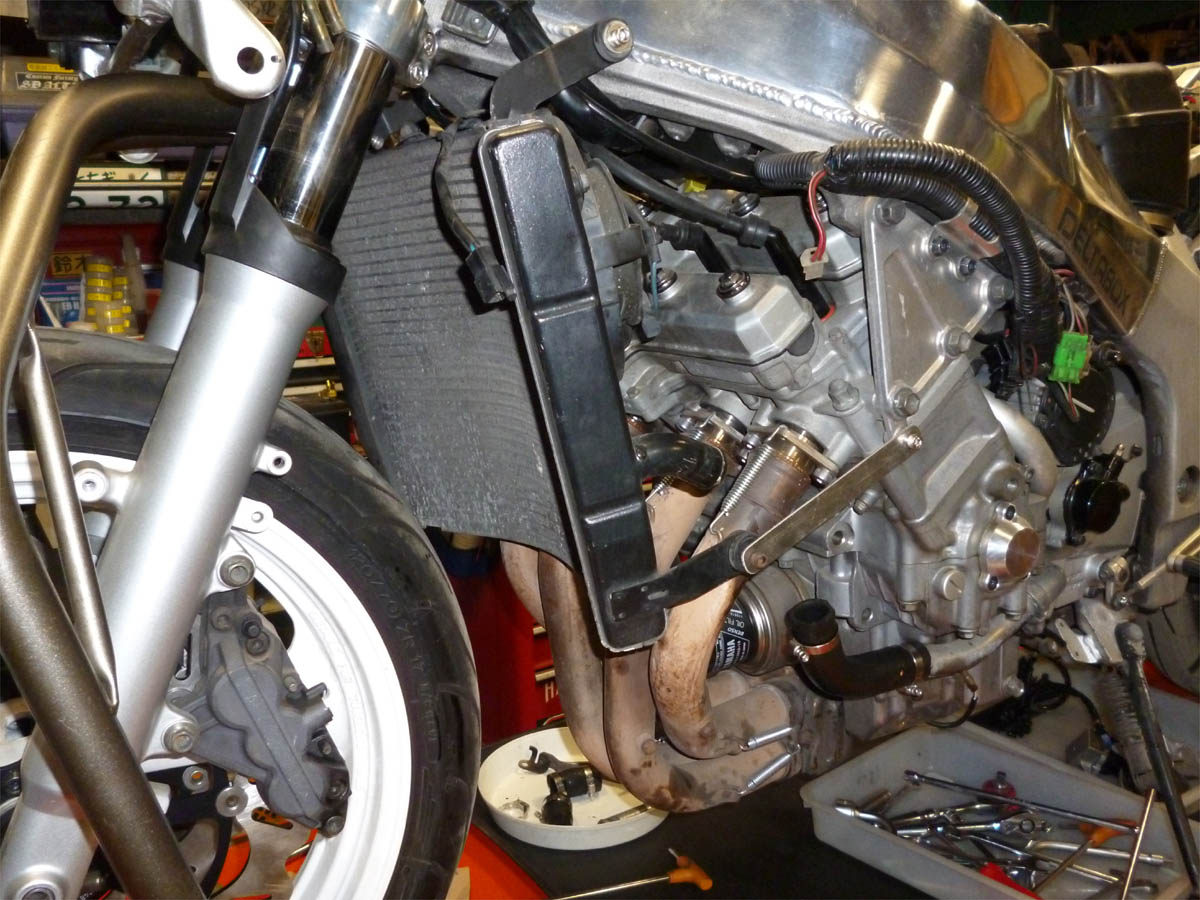

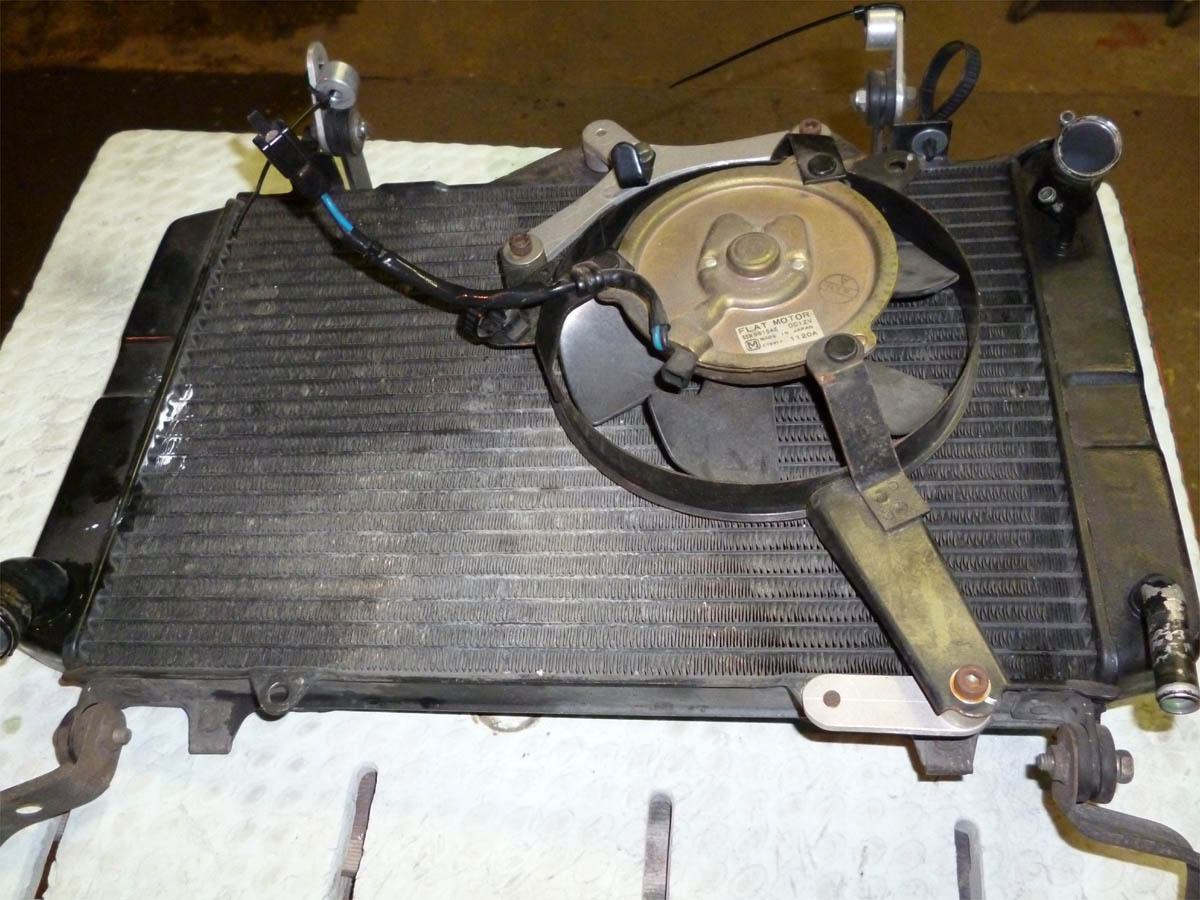

純正はストレート形状のラジエーター。

サンダーエースのラウンド形状に変更する事にします。

そのままじゃ装着できないので、加工前提です。

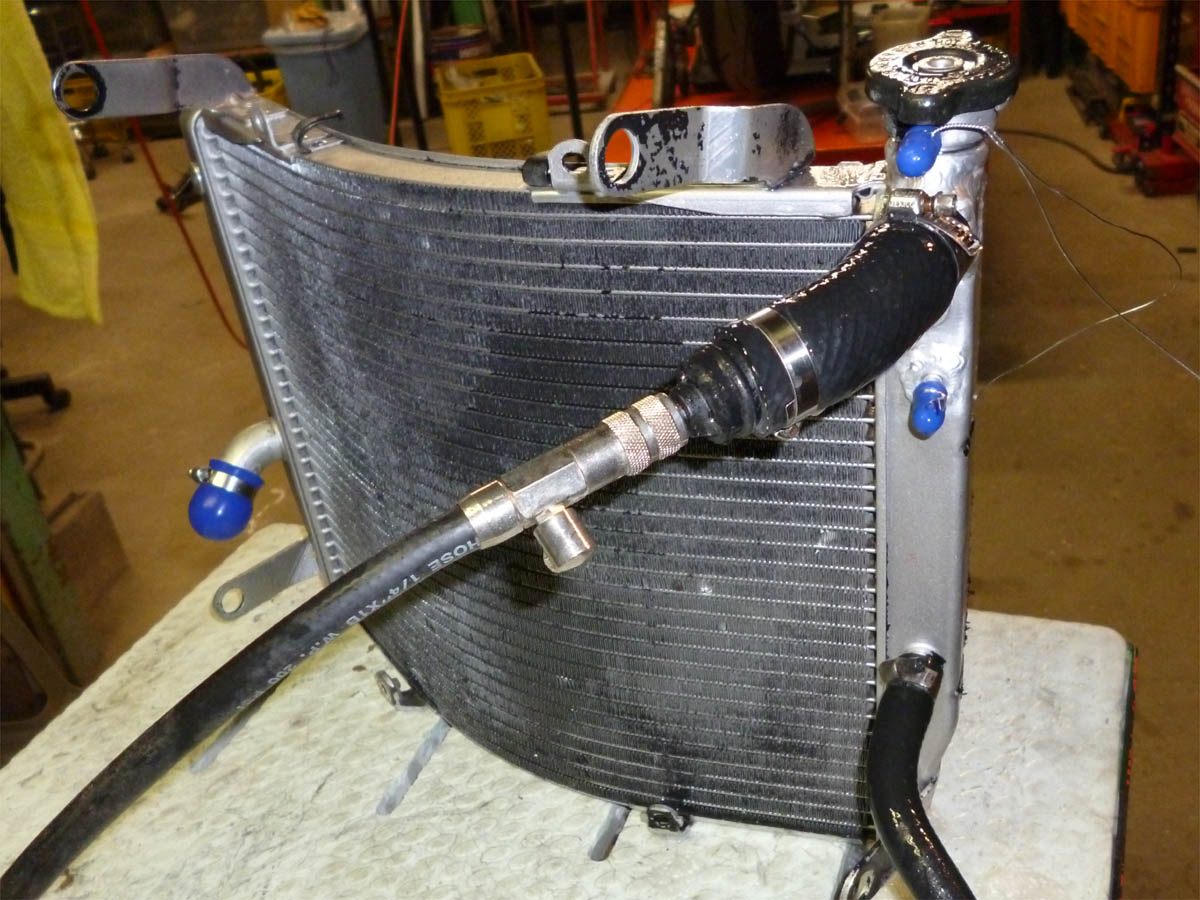

仮装着して、干渉確認と加工内容の確認。

結構収まりは良いですが、冷却水の入り口部分等の変更は必要。

ステー類も追加部品にて装着可能なので、相性は良さそうです。

カウルとの干渉は後回しで、まずは「車体装着」前提にて開始です。

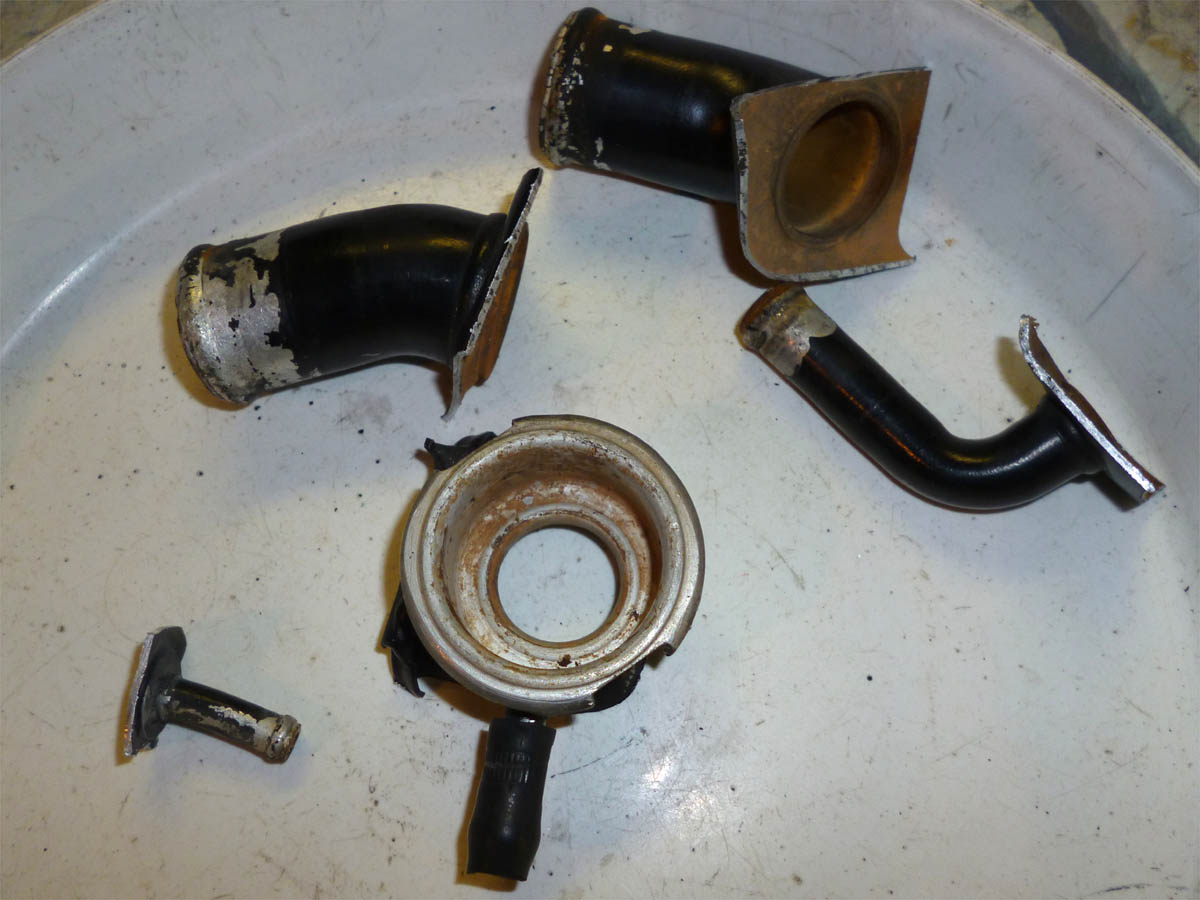

ドナーラジエーターから拝借した、加工ベースの主要部位。

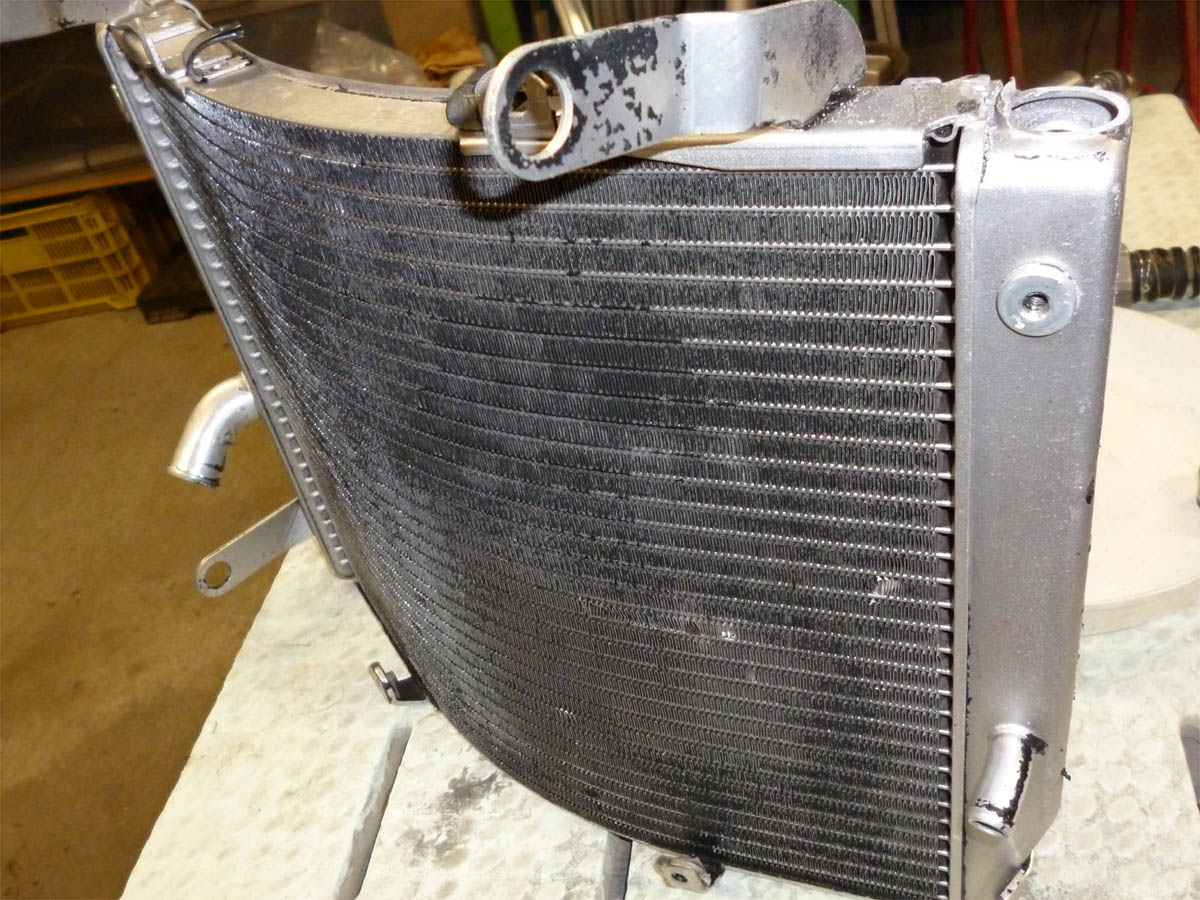

サンダーラジエーターを、OWラジエーターと同形状に加工する事で

固定方法やら、パイプの取り回しを統一させる事にします。




溶接加工前には清掃と塗装の剥離して、作業準備なのです。

現状、全部綺麗にペイントを剥離しなくてもオッケイです。

作業終了後にブラスト当てて、ペイントするので大雑把で良い。

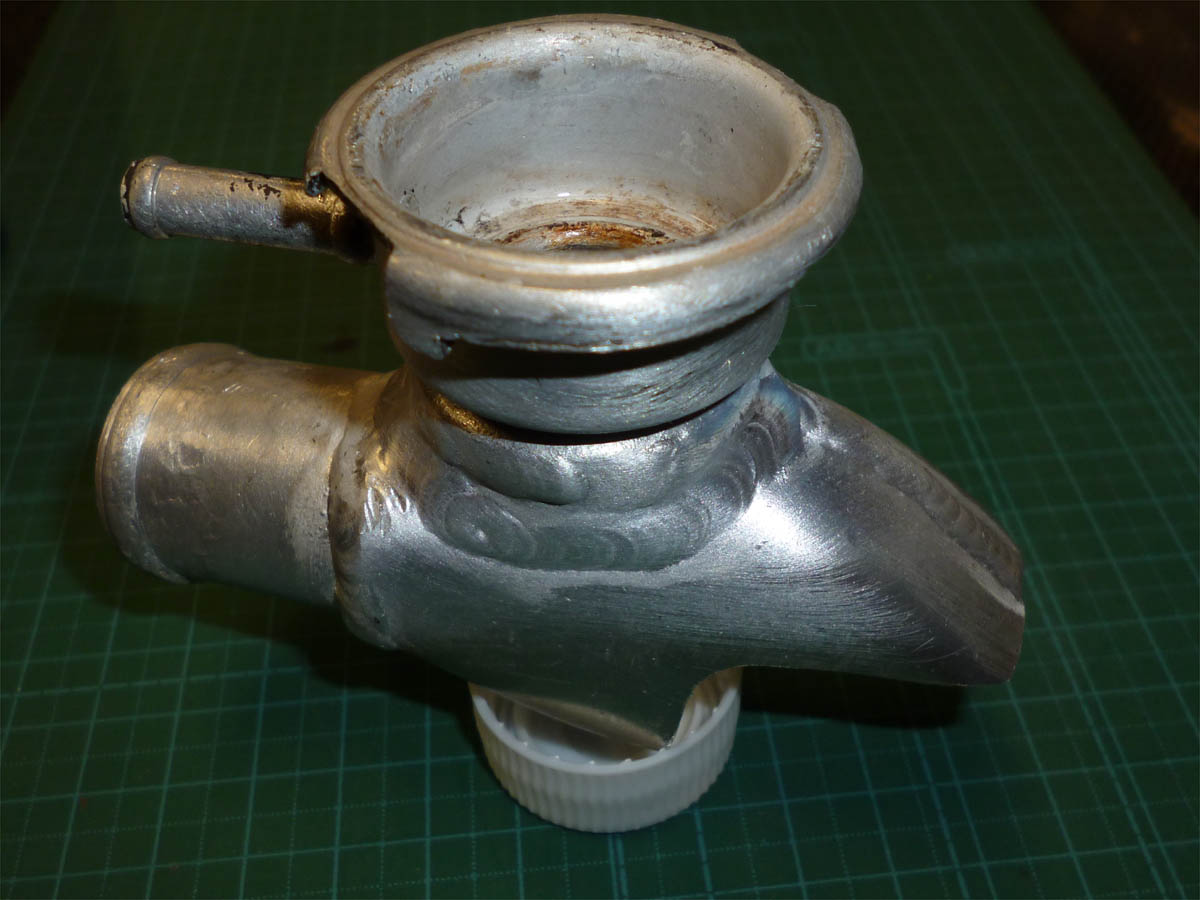

位置的な問題と、「普通の形じゃツマンネーっしょ」っつー理由で

入口の形状はこんな感じにしました。

蛇口風ね。

別に優れた冷却性能が隠されている訳でもゴザイマセンが

流体的にはイケテルと勝手に思い込んでいます、はい。。。




溶接加工が終了した後、リークチェックします。

問題無く、バッチリです。

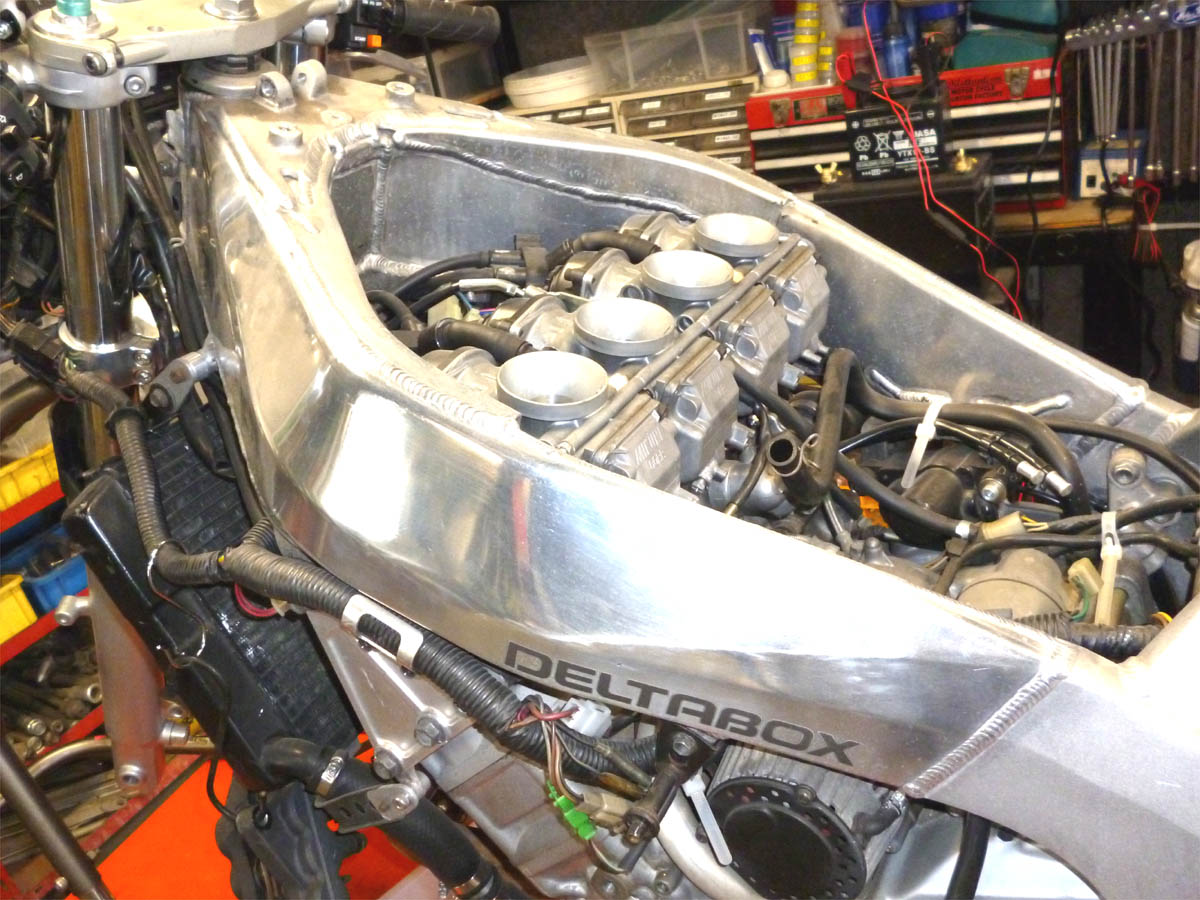

何故かパイプ数が多く感じるのは、基準が古いからかしらね・・・。


やはり、水冷式オイルクーラーはいいですね。

昔アクティブ？で取扱いしていた「ラミノーバ」っちゅー製品

後付けオイルクーラー有ったけど、今売ってんのかな・・・。

シンプルな構成は好ましいけど、二輪受けはしないかもね・・・。
