GS1200SS・'12仕様変更⑦

オートバイ専用ETCの配線、カプラの形状やサイズ

もう少しどーにかなんなかったのかねぇ・・・。

制作してる側は、取付の事考えていないとしか思えない。

ボクが絶対に正しいとは言わないが

なんか「邪魔くさい」の一言に尽きる。。。

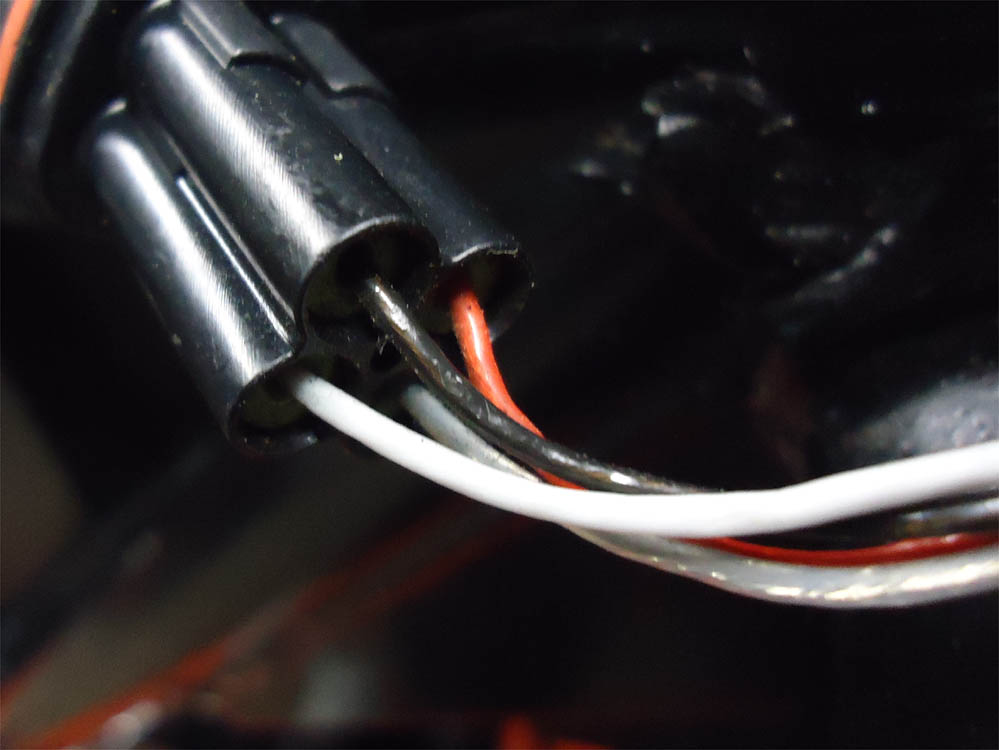

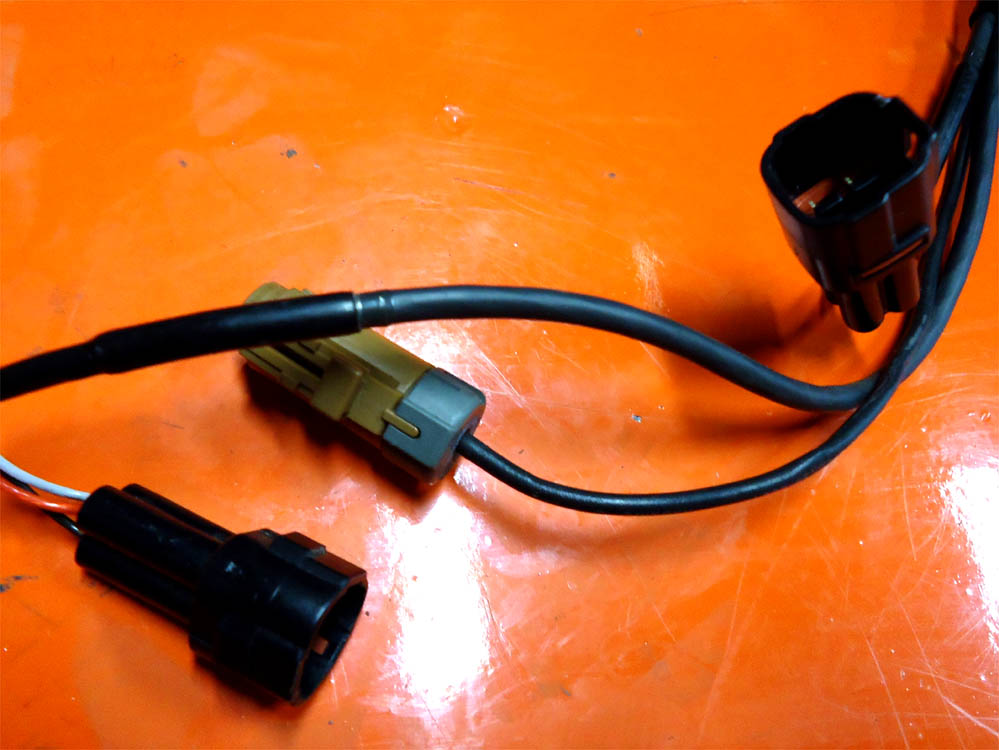

本体からは4本の電源線と防水カプラ。



電源取り出し線は2本。

残りの2本はなんなの？

使わない線出す意味あんの？

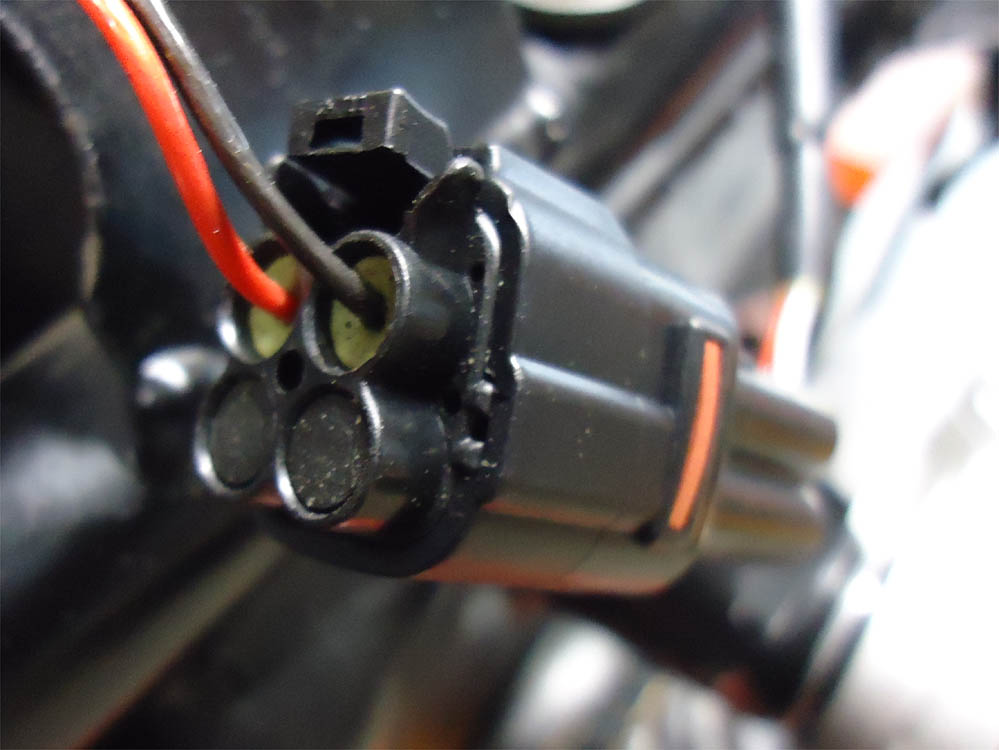

その為に無駄な4P防水カプラ使う意味あんの？



まぁ、お偉いさんの考える「販売方法」とボクが思う「効率」にギャップが有るだけで

機能的には問題無いから、「細かい事」はスルーしとけばいいんじゃね？って。。。

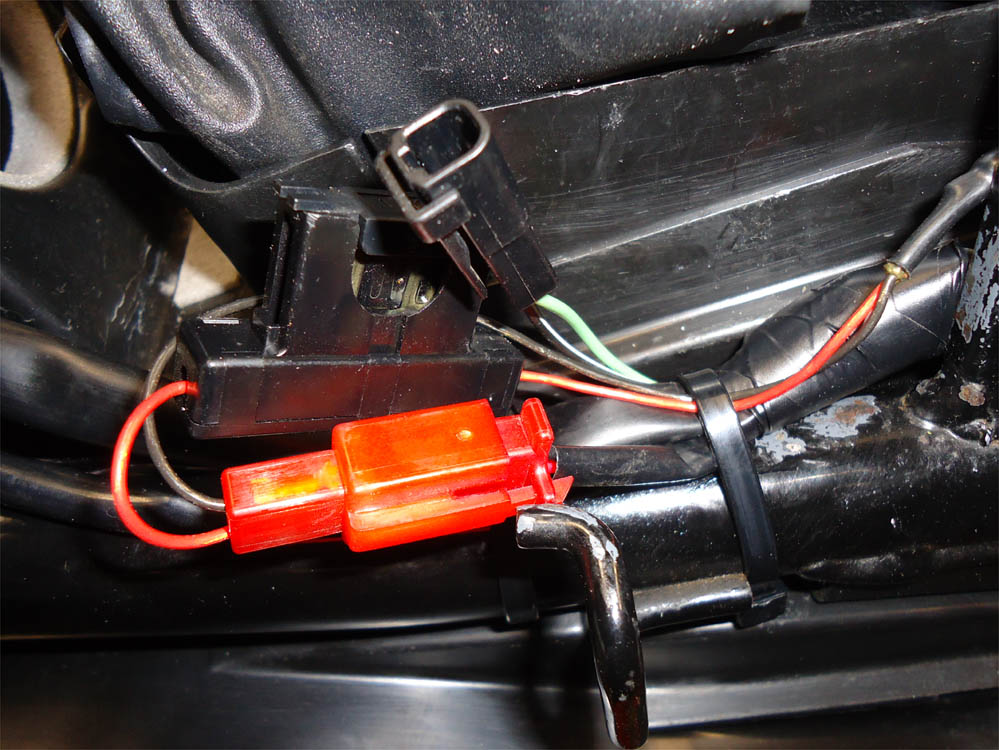

電源は常時点灯式なので、ポジション線をプラスにカプラーで新規増設。



ウインカーのカプラ。

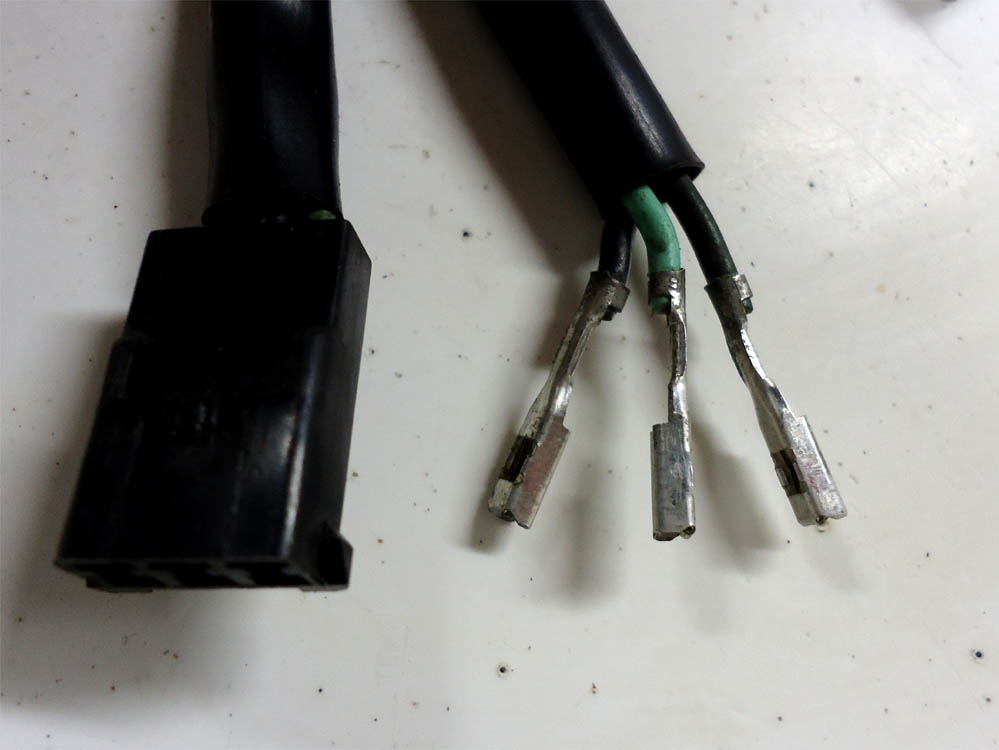

フロントはポジション付の3Pカプラ。

取換える貼付け式ウインカーは2極線なので、PO線使わないだけ。

このカプラサイズは、一応090サイズだけど、通常ギボシとは違うので

専用品を用意しないと、カプラの再利用は出来ません。

上手く対応して、カプラオンなのです。

リアはスズキ系ウインカーカプラが有るので、リプレイス対応にて。



ウインカーのワット数が低くなるのでそのままじゃハイフラ状態。

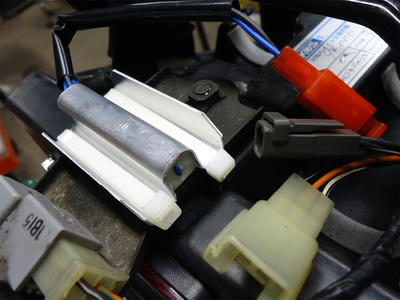

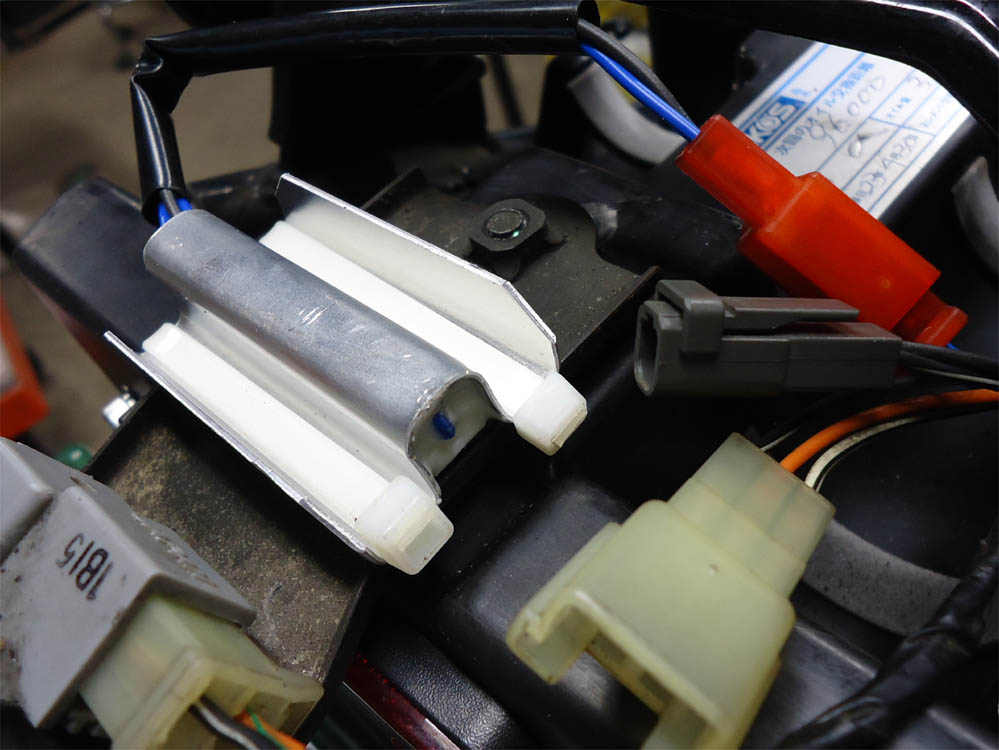

対策レジスター装着して点滅調整します。

この配線も、エレクトロタップっちゅー不細工アイテム使用しないで

メインハーネスから間引いて、自然な配線に注意します。


さて次回で終了。

オイル交換とキャブの同調して、夜納車なのね。。。
