SD-ALTISの主観
GSX-S1000レース外装製作シリーズ
ゼッケンプレート編もうすぐ完成。
純正形状風ゼッケンプレートの型が完成。
後は車体に対する取付ステー部分の設置考察を模索し
ひとまずサンプル製品を作り現状確認します。
きちんとした製品版はもうちょい先になりますが
テイストには間に合いそうです。
型用ゲルコートを塗った状態。
三液性なので促進剤と硬化剤の配分を注意して塗布。
この時期は促進剤0.8％位がちょうど良い感じ。
型に補強とステー治具設置をし、うまく分割出来た状態。
これだけ見ると「ふ～ん、こんなもんやね・・・」って感じ・・・。
この状態になるまでの下積みは気付かれないのも事実。
ダレもそんなところには興味が無い。
出来上がった製品の評価がすべてでオッケイでゴザイマス。
しかしこの業界、その「出来上がりの表面だけ」をコソコソパクる
「コソ泥DIY」が多いのも事実でしてね・・・。
手間暇かけた製品をそっくりパクってヤフオク販売とかね・・・。
FRP製品を制作するスキルは多少持ち合わせてるけど
イチからオリジナル製品作れない連中が小遣い稼ぎで邪魔してくる。
そんなに作りたいなら、ウチで雇うから正規品作れ、と。
そのうち、FRP教室開くので参加お待ちしております。。。
ゼッケンプレート編もうすぐ完成。
純正形状風ゼッケンプレートの型が完成。
後は車体に対する取付ステー部分の設置考察を模索し
ひとまずサンプル製品を作り現状確認します。
きちんとした製品版はもうちょい先になりますが
テイストには間に合いそうです。
型用ゲルコートを塗った状態。
三液性なので促進剤と硬化剤の配分を注意して塗布。
この時期は促進剤0.8％位がちょうど良い感じ。

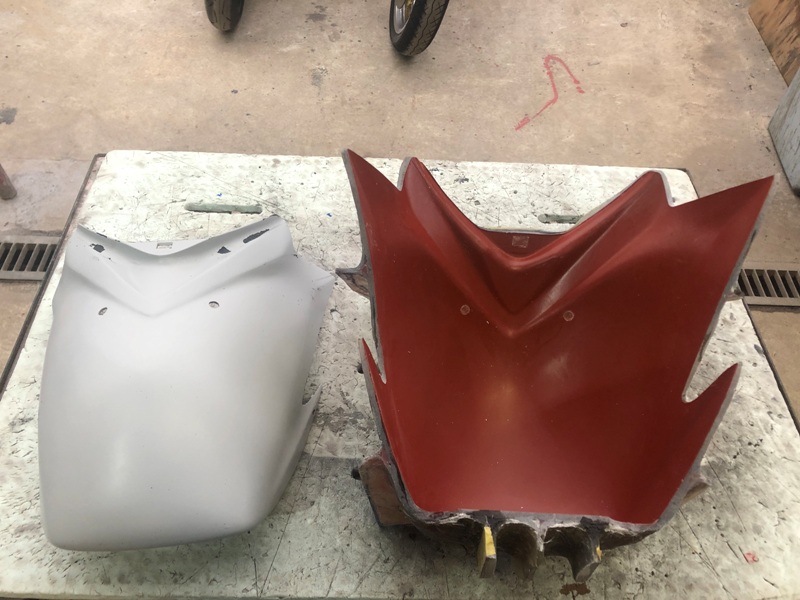

型に補強とステー治具設置をし、うまく分割出来た状態。
これだけ見ると「ふ～ん、こんなもんやね・・・」って感じ・・・。
この状態になるまでの下積みは気付かれないのも事実。
ダレもそんなところには興味が無い。
出来上がった製品の評価がすべてでオッケイでゴザイマス。
しかしこの業界、その「出来上がりの表面だけ」をコソコソパクる
「コソ泥DIY」が多いのも事実でしてね・・・。
手間暇かけた製品をそっくりパクってヤフオク販売とかね・・・。
FRP製品を制作するスキルは多少持ち合わせてるけど
イチからオリジナル製品作れない連中が小遣い稼ぎで邪魔してくる。
そんなに作りたいなら、ウチで雇うから正規品作れ、と。
そのうち、FRP教室開くので参加お待ちしております。。。
