笹原号の補修③

第三回目の報告はFRP製アンダーカウルの補修。

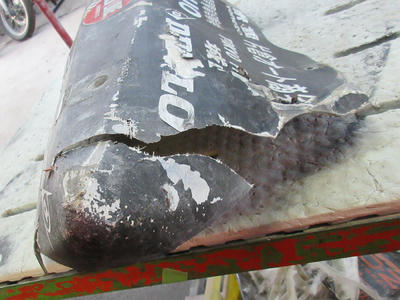

先端がボリボリで千切れかかってますが大丈夫。

新品買うよりかは安く直せます。


補修方法は多々有りますが、正解も無い世界。

自分では「正解に近い」と思いながら作業してます。


わざと言葉足らず？に説明してみます。

ちょっとだけ参考までにどうぞ。。。






まずは割れている場所の下地修正から。


元々、何用か？不明な流用アンダーカウル。

部分的に弱い所が見受けられるので

ついでに補強する事にします。

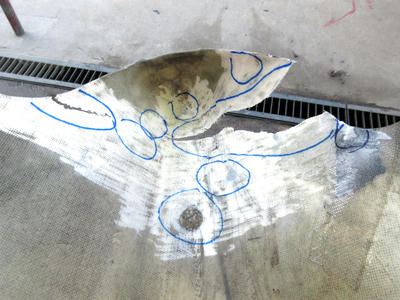

裏面の補修部分をチェック。

衝撃受けて剥離してる場所は削り取る。

割れてる箇所は隙間の開先処理をして慣らす。

汚れてると張り込み出来ないので清掃脱脂は必須。

張り込み補修する場所を全体的に削り取って

補修後の厚みや重量増加を抑える対策しておく。


コレはクロス仕上げの製品なので飛散が少ない。

これも裏面クロス仕上げのメリット。

クロス仕上げしてない業者の製品とは

ココで差がつく製法な訳ね。。。






割れてブラブラしてたり穴開いたままだと補修できないので

表面にアルミテープ張って形状復旧しながら仮保守する。






補修作業は端折って、張り込み補修完了。

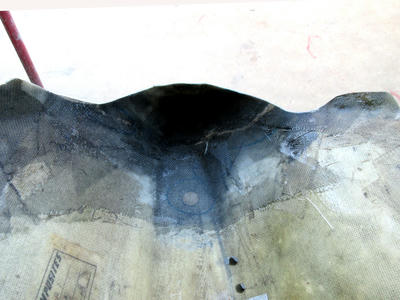

補修箇所が分りやすいように黒樹脂で裏面補修。

元から弱そうな箇所もついでに補強。

気になる重量増加は50ｇ程度。

勿論強度は若干ですが増えてます。


参考補修価格￥15000-


自画自賛でスミマセン。

きちんとした下地処理と適切な補修作業の賜物。

FRP従事者が行う補修作業でゴザイマス。



たまに見受ける案件として

・きちんとした下地補修をしないで

マット樹脂で塗りたくって重いだけのヤツとか

・現況復旧作業を行わないで

マット樹脂で塗りたくって変形してるヤツとか

・そもそも強度の無い製法のせいで

補修すら意味ない安物とか

・そもそも元から歪んでる

不細工不出来な外装とか

・単なるパチ物とか、ね。



外装は奥が深いと思って従事しておりますゆえに

口うるさい事も述べてしまう事もしばしば・・・。

ちっぽけなプライドでスミマセン・・・。


さて、車体にマッチングさせてステー制作しましょう。

【GPZ1100】レース用アッパーカウル完成②

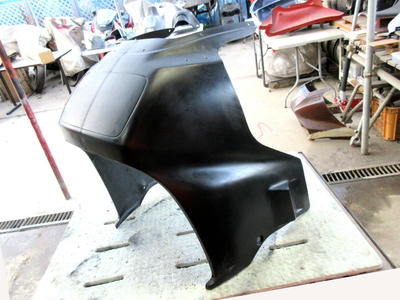

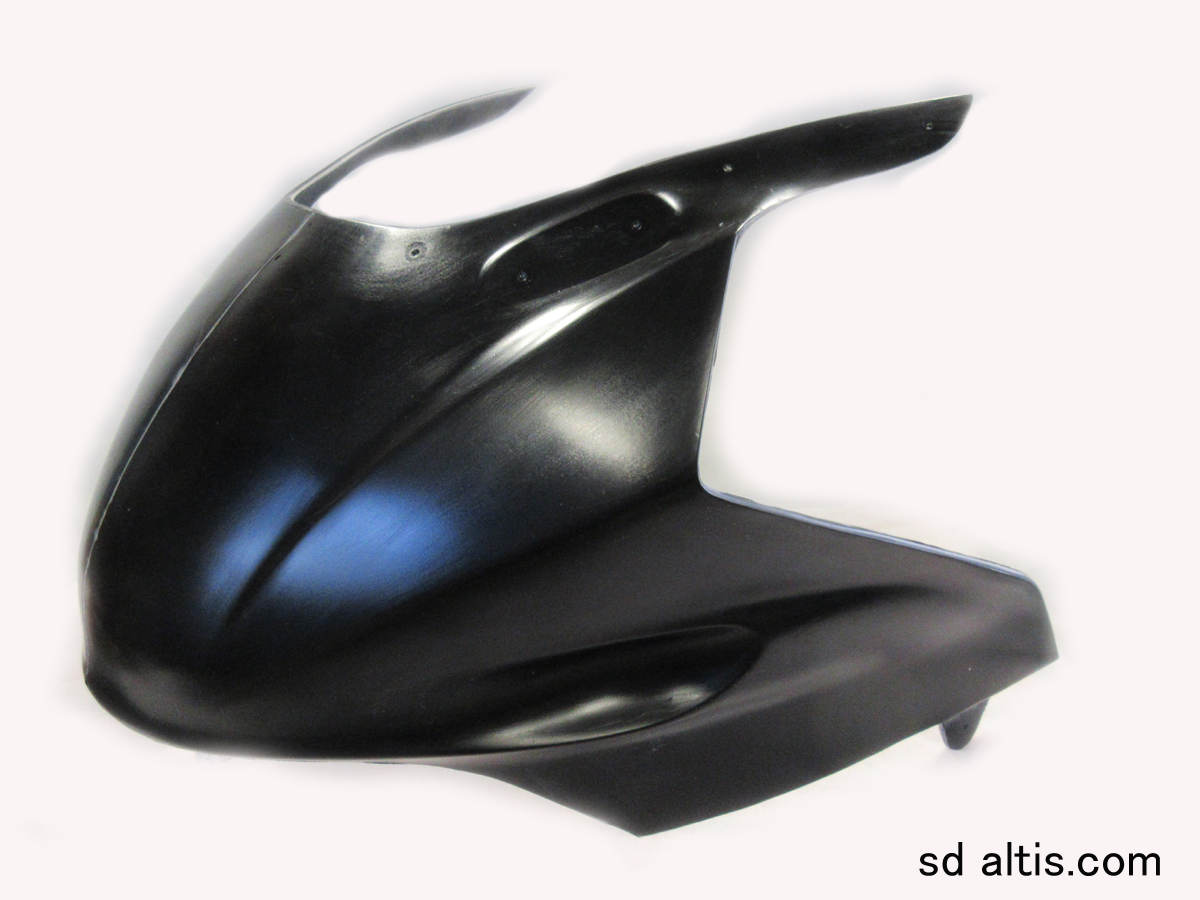

GPZ1100レース対応アッパーカウルです。


以下、レースカウルとして形状の変更点

・ライト部分は埋めてます

・ポジションランプ部分は埋めてます

・ウインカーホールは埋めています

・サイドダクト部分は貫通していません





￥40000-（税抜）。

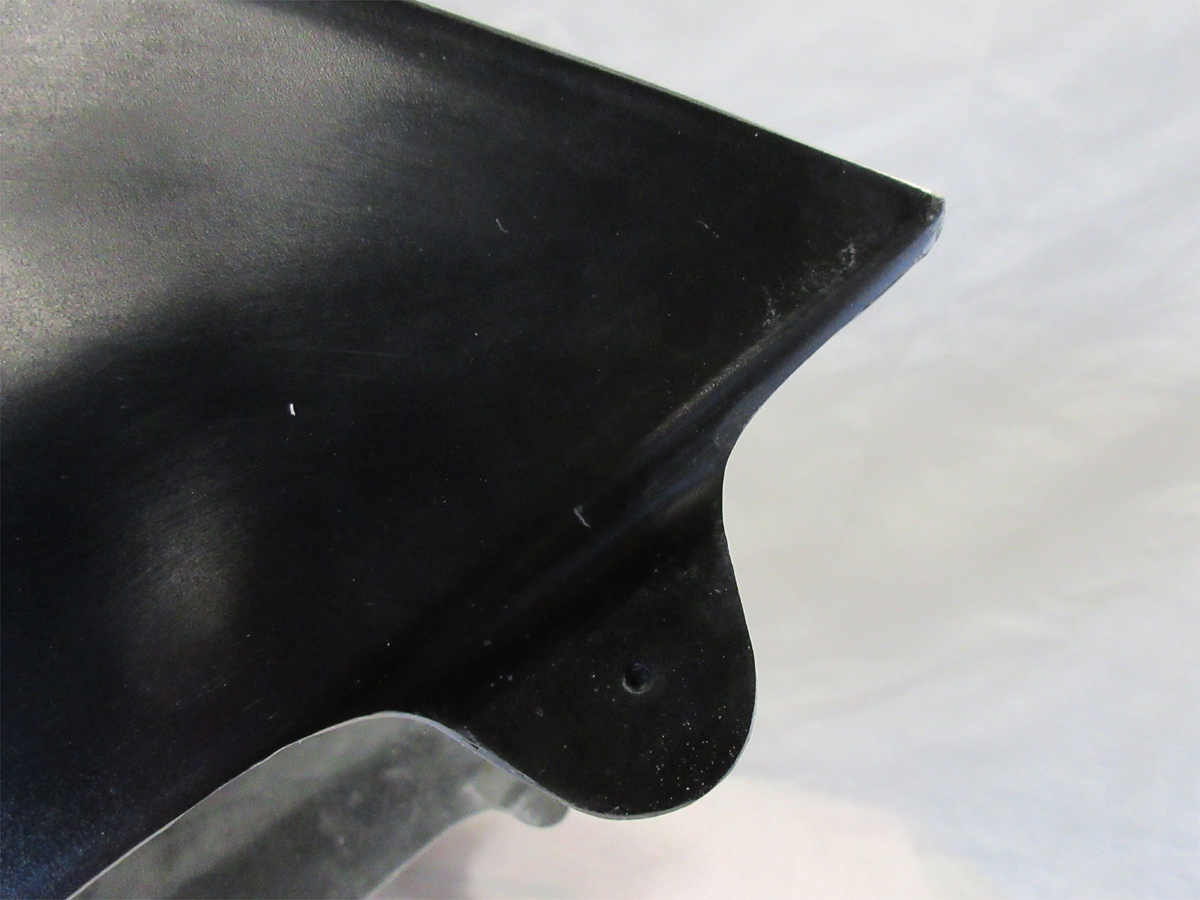

サイドの固定部分を若干大きめに造形しています。

強度を上げる為の措置です。



今回の製品は型の制作に難儀しました。

補強に何日も費やしましたが

おかげで良い製品が出来たと思います。

純正カウルと同様のエッジ処理に拘ってみました。


SDA的希少車両救済規格

以後お見知りおきを。。。

【FZ750】レース用アッパーカウル

製品制作シリーズ


【FZ750レーサーシリーズ外装】

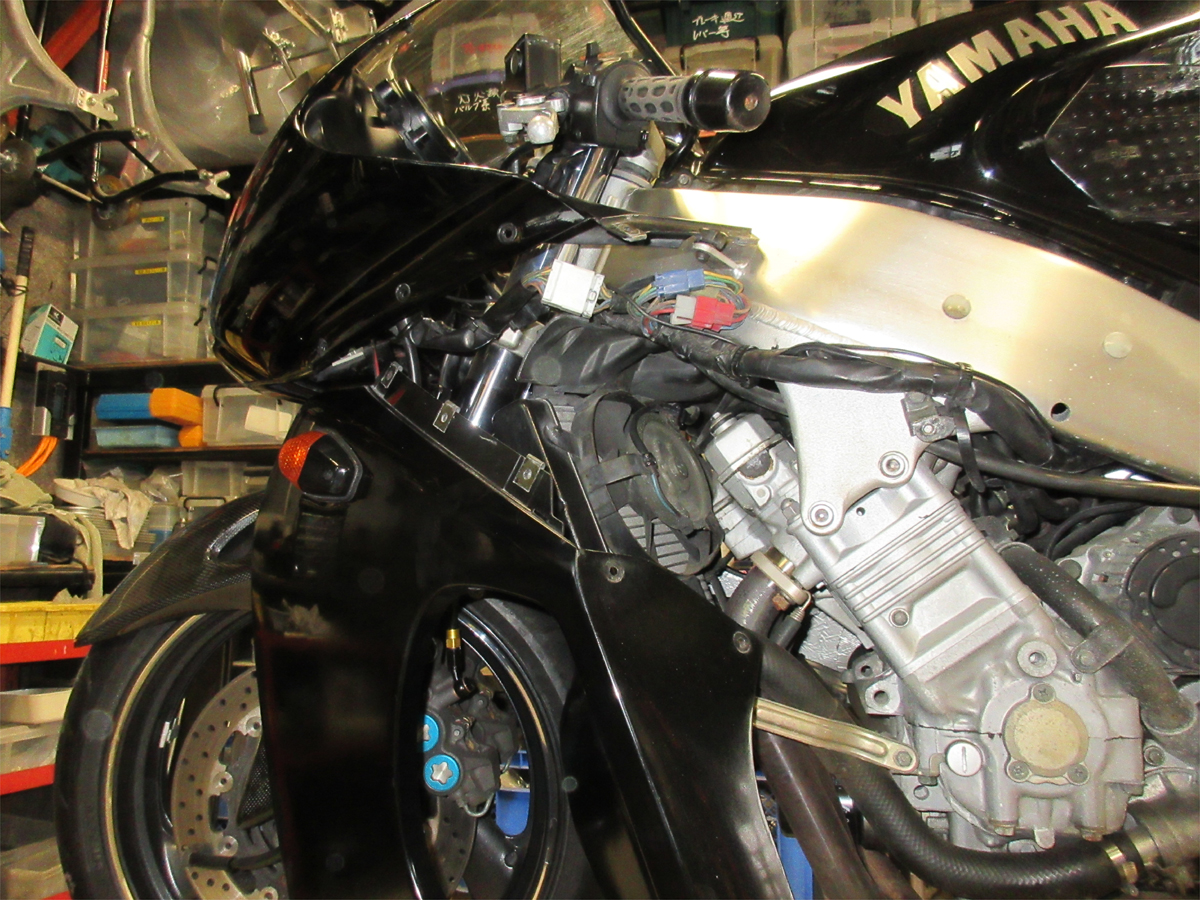

レース対応アッパーカウルでゴザイマス。





ちょっぴり形状変更してあります。

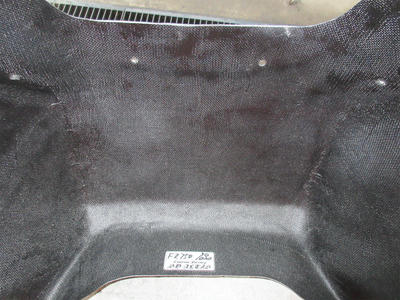

カウル裏面は安定のクロス仕上げになってます。

笹原号の補修②

引き続き、メーターステーの補修再生します。

フロント廻りは大破に近いので必然作業ですね。

勿論、基準は「有りそうで無い」ので空想します。

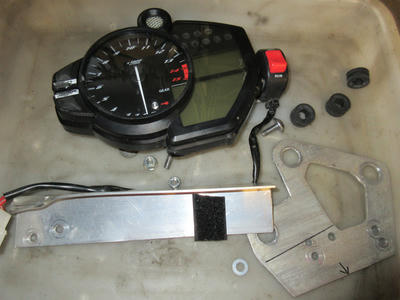

メーター本体の機能は失われていませんが

ステーの変形や若干の転倒傷は見受けられます。

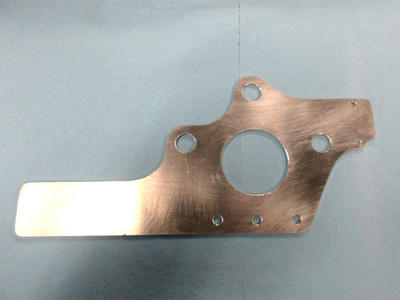

ついでなのでプレートを新設します。





板厚3㎜のアルミ板で制作しました。

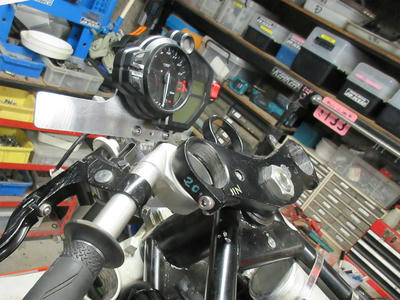

固定するとこんな感じ。

視界は特に変化なし、と。


次はカウルステーの制作。

笹原号の補修①

笹原選手のテイスト車両。

オリジナルフレームのレーサーなのでゴザイマス。

各種ステー類は全てワンオフなのでゴザイマス。

転倒修復時にはもれなく「現物合わせ制作」です。


いわゆる「ハードモード」の精神なのです。


心を鬼にして各種ステー類の補修開始。






来月の10、11日に行われるTOTに参加するべく

前回の転倒補修を行いますが、あまり時間が有りません。


うん、私は何て都合の良い存在なのでしょう。。。

こういった作業に適任の人材らしいです・・・。


うんうんなるほど、見れば見る程「ワタシ好み」、と。

では開始するべ。。。

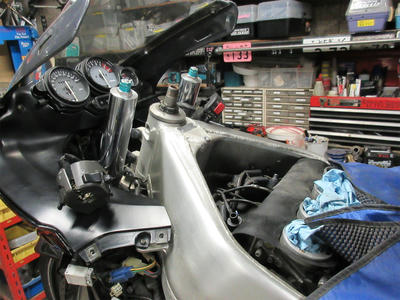

アッパーカウルステーは原型留めていません。

よって、フレーム側の取付部分にもダメージ合って当然。

下側のステーがネックから千切れてます。





千切れたステー部分ですが、再利用は不可能と判断し

折角だから新しい形状で再制作する事にします。

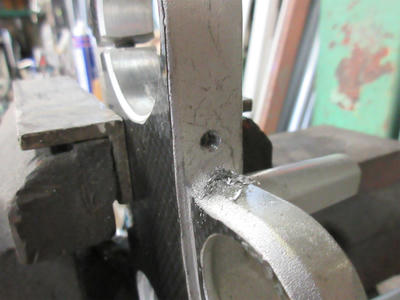

新しいステーの形状になります。

丸から角へ変更して、補強をします。

何故補強するかってーと

この部分はハンドルストッパーを兼用するので

「厚みが無いと多分凹むべな」っつー事で。



ちなみにこのロッキングプライヤー最高だしん。

珍しく「社畜デラ部員」の活躍だしん。

いつもの煎餅も待ってるだしん。。。






カウルステーのベース制作も一旦終了です。

今回は一体式じゃなくて分割式で制作します。

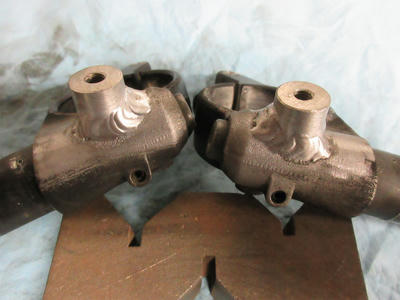

作業の便宜上、ステム分解して溶接作業しますが

ついでに判明したステムの歪。

定盤の上でガタガタしてますね。

部品交換は想定内との事。

私もしっかり戻す作業に専念します。。。


次回、メーターステー編

【GPZ1100】レース用アッパーカウル制作①

「在りそうで無かった物」として

GPZ1100対応のアッパーカウル制作開始です。

と云っても、ウチらしく「レース対応製品」です。



シングルシートは制作しているので

「対になるアッパーカウルは無いの？」と

過去幾度となく問い合わせが有った案件ですが

車両自体の希少性や人気度も踏まえて

なんとなくスルーしていた事実。


はっきり言えば

「どうせ売れないじゃん・・・」って理由ね。

商売上必要な判断なんですが

「貴方が欲しい」と口説かれて

嫌な気にならない心理、これ事実。

ある意味、初期洗脳。


零細なので立ち回り優先で行くかな・・・

では、張り切って開始します。







お客様に提供されたカウルがドナー。

まずはドナーカウルの形状確認と純正回帰から。


レース対応の製品になるので一部加工します。

型製作上の制限だったり、没個性だったりと

多少は形状の変化を付けるつもりですが

基本的なシルエットはこのまま。





左下の取り付け部が欠損してますので純正回帰。

内容は

①きちんとしたカウルから固定部分の模写をする

②ドナーカウルに当てはめて複製する






コージ選手のGPZから型取ったステー部分の粘土。

ココにプラリペア流して形状復帰させます。






で、こうなる。

バリ等の整形してオッケイとなります。


同時に

・ヘッドライト部分の埋め

・ウインカーホール部分の埋め

・ダクト部分の形状変更

等を経てマスター型整形作業に入ります。


では、テイストに間に合いますように。。。

エチケット

鼻毛を抜くマナー。

良い感じだが、抜く時鼻がもげるかと思った。




自主規制しますが、多少もんまりしてた程度。

ぜひどうぞ

【TMAX500】継続検査と構造変更

継続検査のタイミングで構造変更する事に。


単なる車幅変更のつもりでも

ハンドル変更の為だけで全部計測される訳です。

ライン通過後には写真まで取られる始末。



交換作業を横着した自分が悪い・・・。

たかだか9センチ短い車幅・・・。

ショートレバーから左右共にロングに変更すれば

3センチｘ2＝6センチ稼いでオッケイだったのにね。

（前後左右±4センチまでは範囲内）



「ロングレバー2本、手元に無かったし

継続検査がてら構造変更すればいいべ」と。

大して気にも留めず手続きしましたが

ライン検査以外に計測したり色々と面倒そうなので

ライン時間ギリ前の11時30分に並びました。


コレが悪かった…。

「もっと自分勝手に生きるんだ」と決めた数日前。

まだ日が浅い為に、ついつい良い人ぶってしまう。

他人様に迷惑かけないようにと取った行動は

自分に返ってくるとあれほど学んだのに、だ。

それは




（画像はライン検査が終わって写真撮影と重量検査の為に

新規ラインで搬入待ちをしている時。

だが、先に入ってるダンプが思いのほか長い検査の為

確実に昼マタギが確立した残念な時・・・）だ。

小さい事だがな・・・。



リアボックスは車両取付指定部品なので

通常の継続検査ではスルーされますが

構造変更ではボックス込みの長さになるので

同様の事をお考えの場合、色々とご注意ください。


今後、リアキャリア外したら違反になる事実。



ちなみに検査諸費用

通常検査では￥1700-で

構造変更では￥2000-と

+￥300の「自動車審査証紙代」が追加。




車検ってばノーマル車両なら何てことないけど

確信犯な改造車にはドキドキしかない。


真面目そうな検査官に

「前回このままの状態で車検取れたけど？

なんで今回はうるさいの？」とか

「幅くらいちょっといいべ」とか

「そんな細けー事言うなよ」とか

「ソコ見なかった事にしてよ」とか

自分の都合の良い事は皆思ってしまう物だが

検査官には主観が無いので全てマニュアル通り。

「前回が通ったのはたまたま見過ごしてしまった」

だけであって、「毎回何時もでは無い」と・・・。

「これからは気をつけてください」とだけ。

さすが身内に優しい？日本の特権階級従事者ですね。

「すみませんでした、前回は職員のミスです」

なんて、口が裂けてもおっしゃいません。

たまたまなラッキーを毎回期待しちゃいけませんって事。


所謂ルールの中で善悪を管轄していますので

対応は毅然とされていますね。

なにせ「間違いを許してくれません」からね。

輩風情のゴネ徳は無い場所ですから。

騒いだらすぐ囲まれて論破フルボッコされます。


そんな彼ら、今後も誤った事は何一つしないで

生き続けていくなんてたいへんだな～ってさ・・・。


不思議なお約束事が日本人をダメにすると思うが

お役所仕事はストレス溜まるべな、と思った次第。

良かった、自営業で（全部自己責任）。。。
