Ｚ1100Ｒ・S1タイプスイングアーム②

Ｓ1スイングアーム修正・ピボット編です。

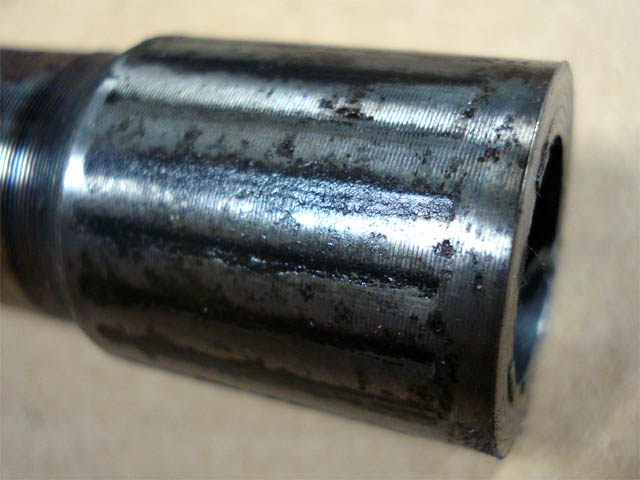

付属していたインナーシャフトの状態が、想像以上に痛んでました。

ストレスの掛かる場所ってのと、グリス切れからくるベアリングの打根が

場所によってはヒドイ当りですので、新規製作しないとダメって判断です。

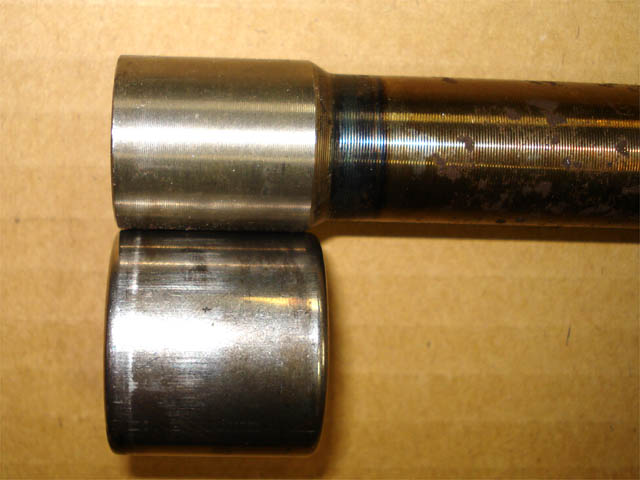

しかも、実際のピボット数値よりも短い実測なシャフトだったり

ローラーベアリングの総幅よりも狭い当り幅だったりするので

対策はアタリマエと判断し、新規製作にて寸法修正します。



外したついでですので、スイングアーム本体を細かく計測しましたところ

全体的に歪んでいる事が数値上、判明しまして、本体も対策対象と・・・。

多分ですが、スイングアーム制作上における人為的制作ミスの可能性ですね。

ソレが起因とされるであろう、チェーンラインがズレている原因に繋がりまして

総合的には「ケガの巧妙」として済ませられるであろう、修正内容となりそうです。

ピボット周辺は新規カラー制作・ピボット部加工にて、装着バランス取るので

暫定的処置としては「不幸中の幸い」？で、ございました、と。

Ｚ1100Ｒ・ダイマグホイルベアリング交換

ベアリング交換の為に用意した国産「NTN製」ベアリングです。

C3K5っちゅー末尾の規格品を使用しました。



ダイマグのインナーベル式がキライです。

二重にボルト使用するのは不経済だし、カッコ悪いのでね。

一枚物で行きたい所ですが、まぁしゃーないっすね。



純正ディスクサイズの数値
φ270　2254ｇ　T7

比較参考として、GSF1200系リアディスク
φ240　1090ｇ　T5

GSX-R750初期型系リアディスク
φ220　1080ｇ　T6

一応、現物確認なので多少の誤差は有るかと思いますが、参考までに。



もう少し小径に変更して、軽量化したいポイントですね、ここいら。

Ｚ1100Ｒ・S1タイプスイングアーム

御馴染み、「S1タイプ・スイングアーム」です。

確認がてら、折角なので補修・追加工を施そうと思っています。

アクスル関係はベアリング交換と新規カラー制作による誤差調整。

外観上、傷付いている所の補修とリペイント。

キャッチタンク取出し口の変更。

トルクロッド受け側の形状・位置変更。
（この部分がダメダメだった為に、サポートの再調整が必須となったのね）



ボクにはドコ製だかの判断は出来ませんが

お好きな方達は形状判断出来るのでしょうね・・・。

（マニアな方、ドコ製なのかコッソリ教えて下さるとありがたいｯス。）

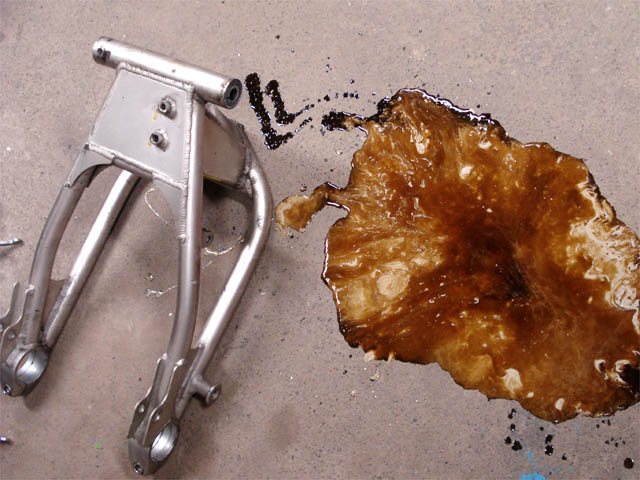

何気にドレン抜いたら大変な事になってしまい、身を任せてみました。



溜まってたらしく「ドックドク」してました。

その開放感、共鳴できる次第でございます。


ピボットベアリングは、ニードルベアリング左右二基仕様なので

ごく一般的な製法ともいえます（GSF系やカタナと同じ規格ベアリング）。

通常使用において不安な強度不足は感じませんが、決してベストでは無いです。

左右方向にクリアランスを設ける事での、スイング可動設定ですので

ネジレながらのスイング荷重によっては、ベアリングダメージが早いかな？と。

まぁ、そんなのもストリートでの通常使用において、注した影響はないですけれど

新車時組立の可動部グリスが少ないっちゅー理由で打根したり、シブクなったりね。

そんな事踏まえつつ、「キチンとした車体」へまた一歩進行しそうです。

ブレンボ・モトGP仕様？

個人的に外観上ではAPの鋳造が好きです。

国産では90mmニッシンで充分と思っております。

けど、世界最強のシステムを使用せずに語れない世界も有るのです。


100万円コースのブレーキってスゴイんですよ、質感が。

下々なボクには「リペア部品高けーだろーなー」と使用する前から

ネガティブバリケード。

やはり、下々には手を出してはいけない領域を確認した次第です。

性能は、「良く止まります」ビシッと。

「全開！ギュパー！」です。

このシステムが必要とされる世界を垣間見ただけでも良しとします。

ダイナ２０００・第４世代？

細かい仕様変更などは、数え切れない程の対応がなされているでしょう

最強点火ユニットの代名詞「ダイナ・2000」でございますが

あくまでも「見た目」的な仕様変更としては「第４世代」になるのかな？

今の現行販売品はこんなパックです。


（上が第四現行、下が第一初期）

表記違いが見受けられる程度の外観変更なだけでございますね。

第三からの追加機能は第四も継続していますね。


（上が第一初期、下が第三）

第一から第三までのパッケージはほぼ共通表記（シールか直プリの違い程度）

だったのに対して、第四現行からは、一回り小さくなった表記デザインと

「made in USA」から「GLENDORA.CA」と変更。

「Distributed by PMC.inc」の表記が無くなっているのが違いです。

「配給先はPMCです」っちゅー表記告知を消したって事は何か意図的な事でも？

本体のみのボリュームセット品などが、並行物として出回ったりすんのかな？


好き勝手に第一だの第四だのと、ボクの推測による記事記載だったりする

「ダイナ・2000ファンクラブ」情報なんで、記載ミスなどが有りましたら

ご一報くだされば、対処しますのでよろしくちゃん。
