【W650】メインハーネス【配線補修】

W650で問い合わせの多いのが「配線加工」の件。

ウチで多々施工する配線系カスタムの流れでゴザイマス。。。



ワタシも個人的に大好きなW650。

車体の個性を含めてカスタムベースとして人気が有り

多岐方面にわたるカスタム素材の人気車両ですね。


チョッパーボバーカフェと排除系カスタムに多用される

配線の間引き加工が本題。


シンプルにしたくなるのが常ですから当然の範疇です。

その中で一番多いのが例にもれず

「エンジンが始動しなくなりました」

です。


本来ならば車体預かりで確認する作業なんですが

単なる「現状確認前提」とゆう事で

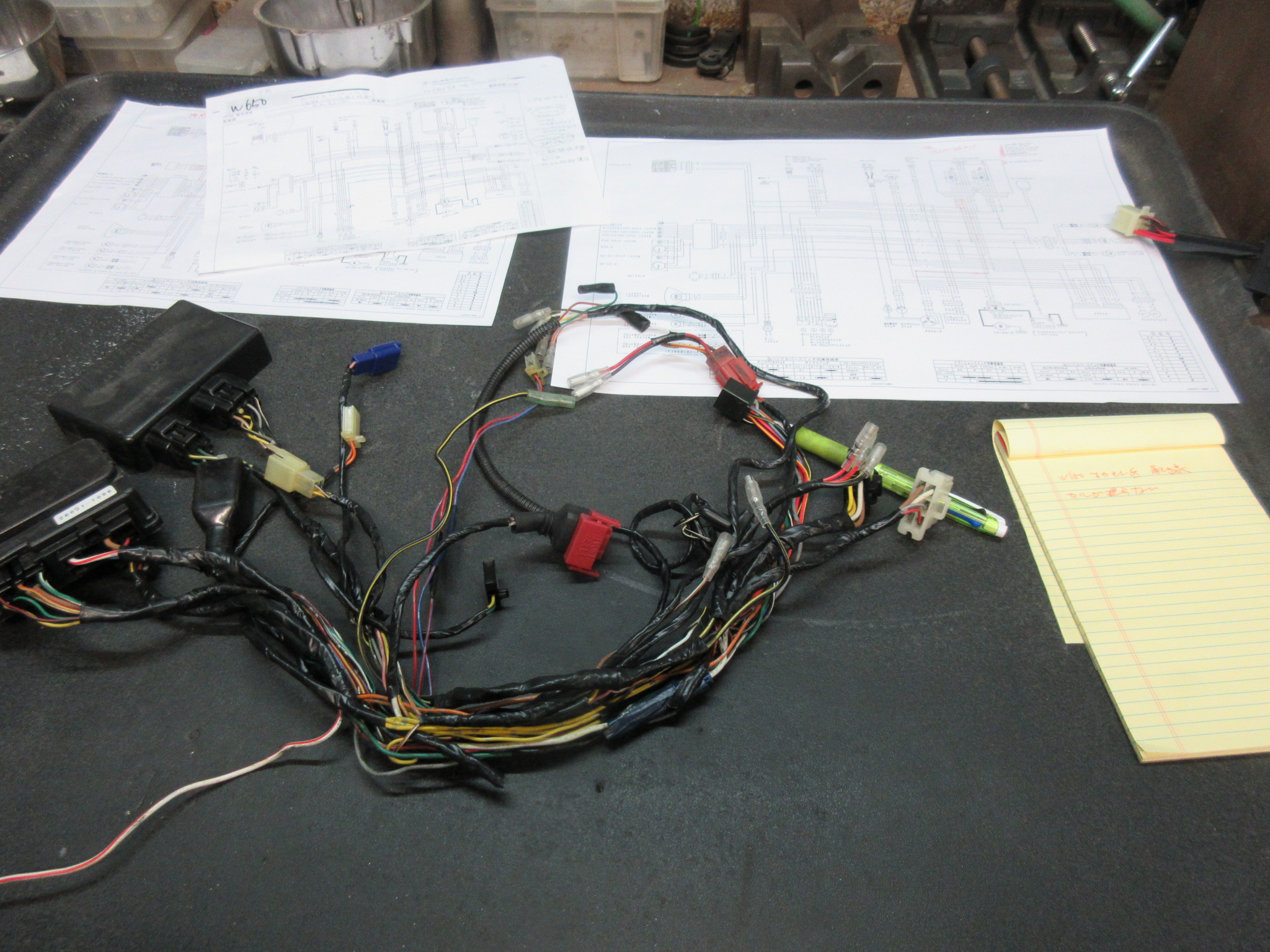

加工済みのハーネスをお預かりしての内偵となります。







最初に申し上げると

「配線だけの状態」からトラブルシュートできる確率は

おおよそ80％程と認識ください。

加工者が「何をしたのか」が確認し辛いからデス・・・。

無責任に思われるかもしれませんけど

理解不能な無理難題が付き纏う事が多いのです。


ただ、過去の加工事例からデータを照らし合わせた上での

「ウチでの正解」と比較する事は出来ます。

そういった作業となります。



で、結論から申し上げますと

二箇所ほど結線違いが有りました。

ソコが原因で始動不良なのかは判断しかねますが

車体が無い以上、これ以上の内偵は出来ませんので

一旦様子を見て頂く事しか方法は無いです。




ではココから余談。

作業内容報告となります。

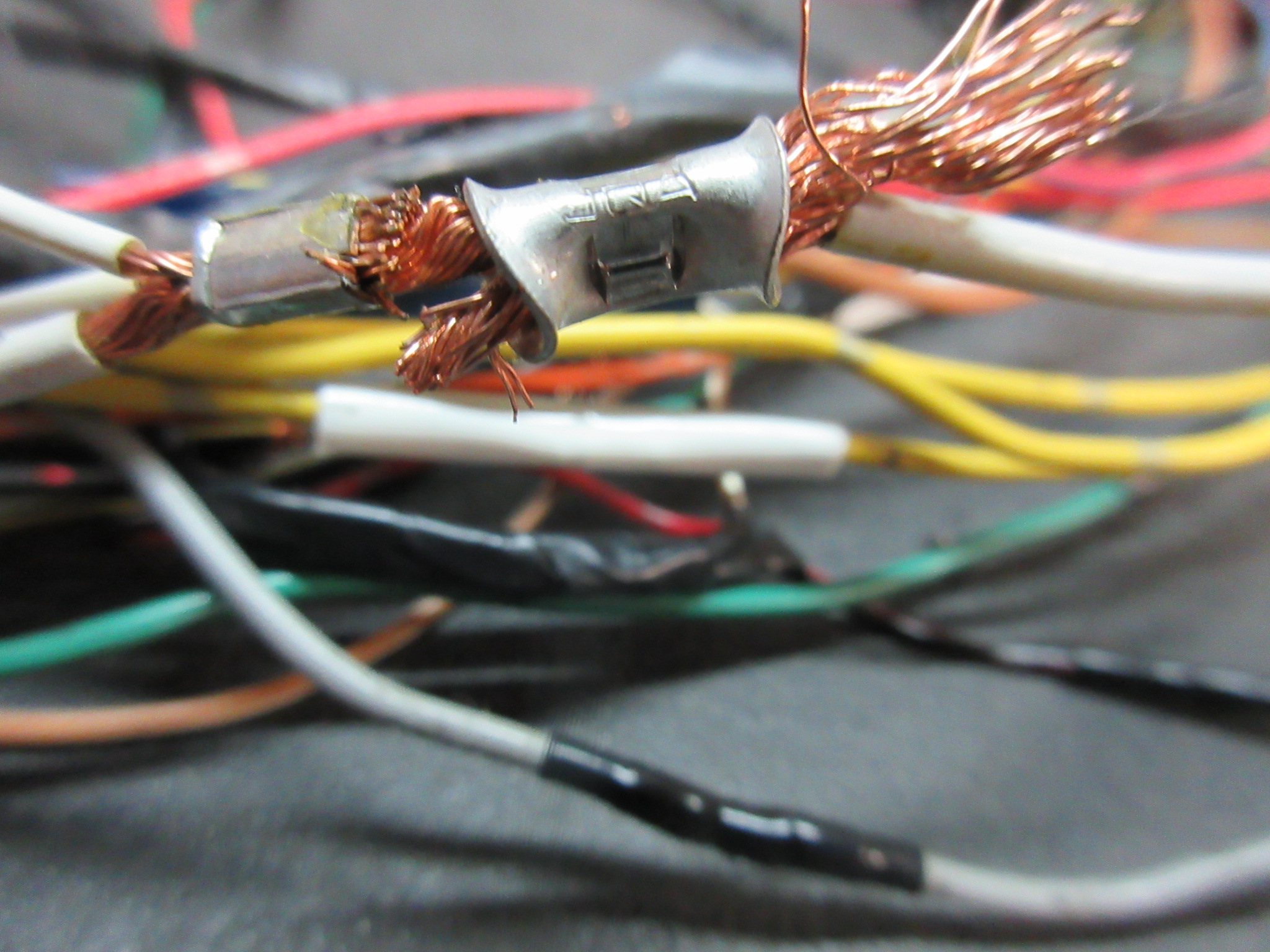

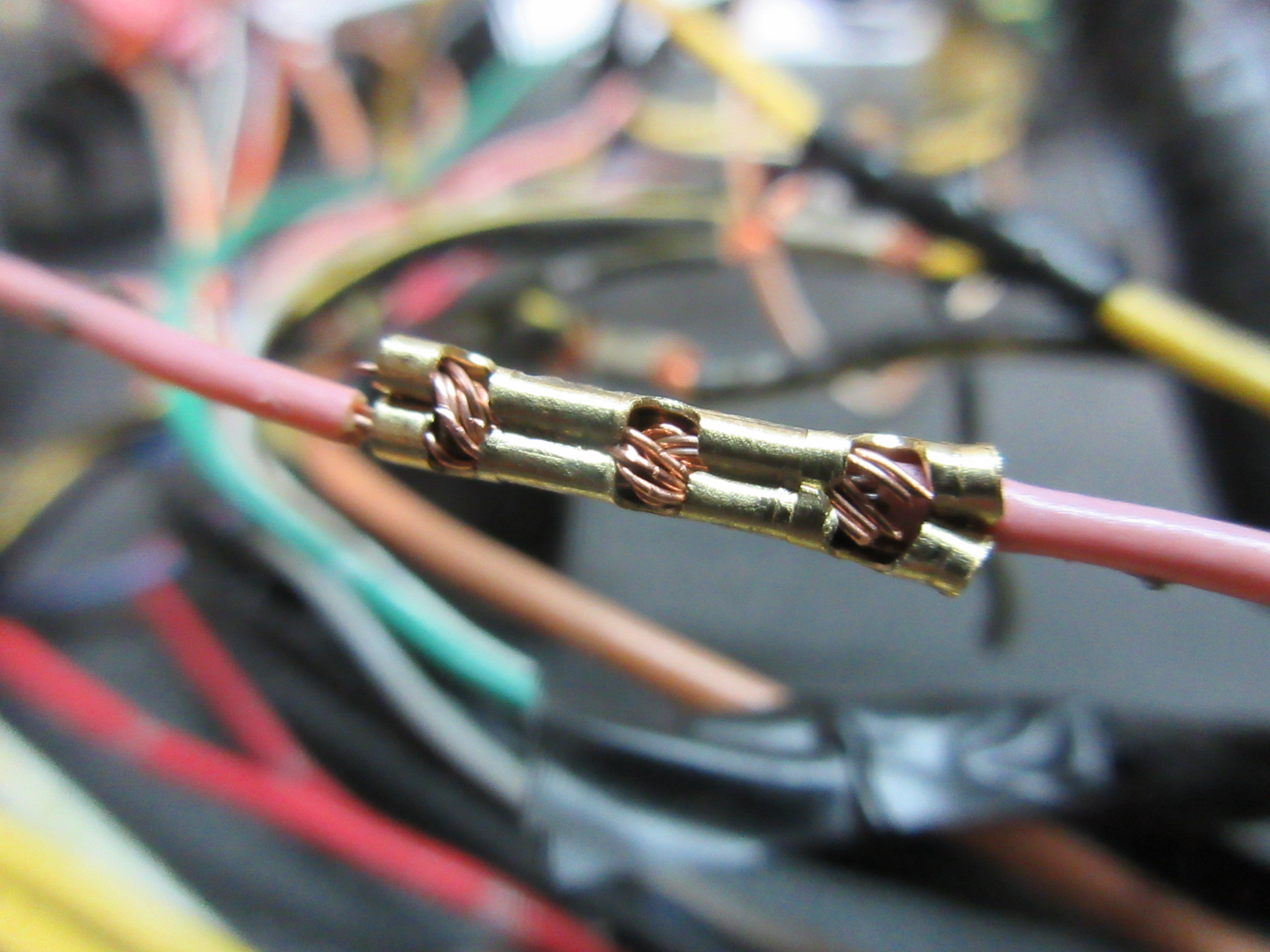

単線の繋部分がモコモコしてるからテープ剥がしてみたら

こんな繋端子があるんですね、初見です。


私的にはハンダ処理してシンプルに細く仕上げ直します。

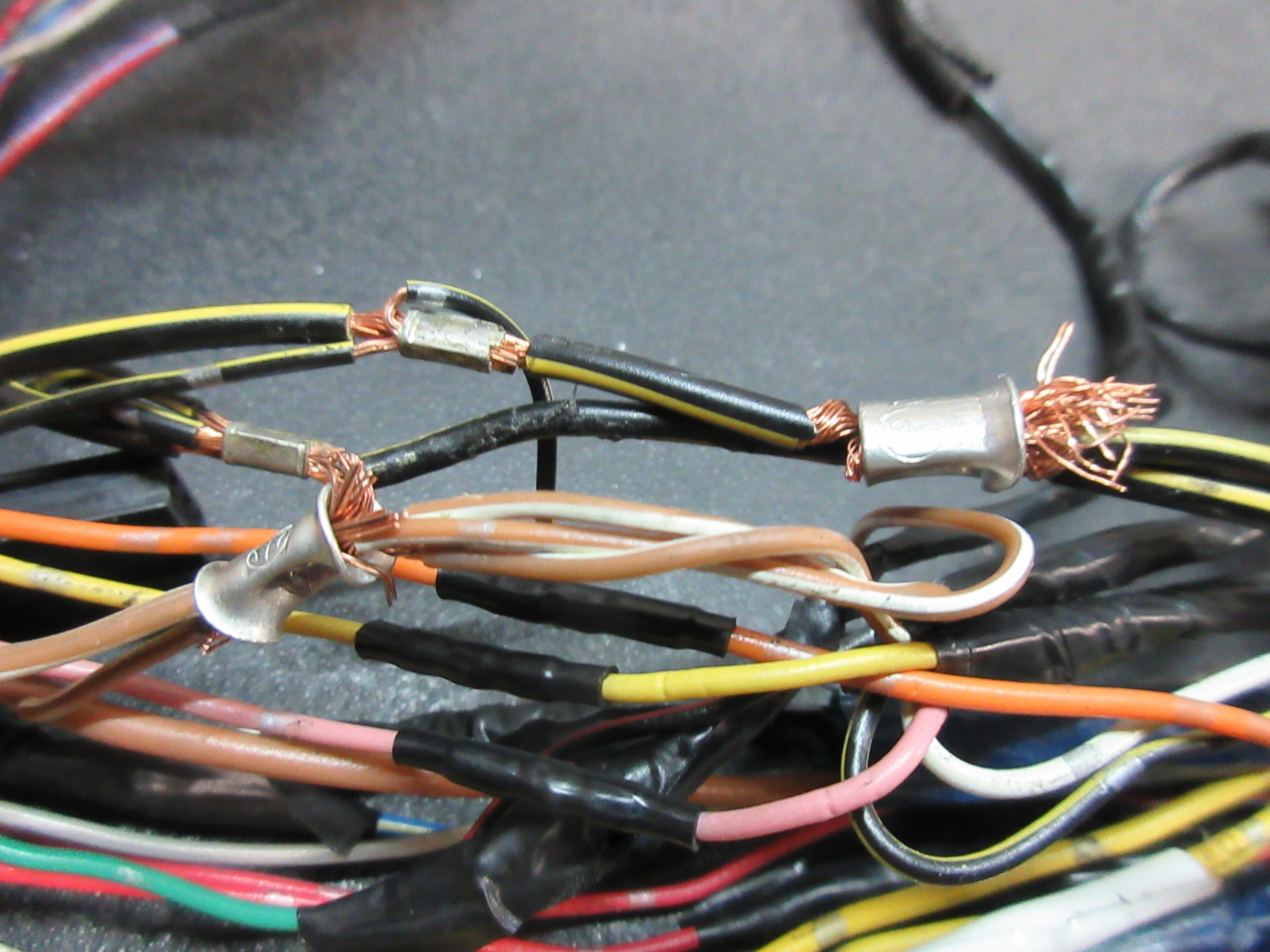

ゴツゴツした塊が有ったのでテープ剥がしてみたら

アース線の塊、圧着端子で纏めてありますね・・・。

この場合は全部新規で通した方が楽で良いですが

オーナーさんの頑張りを全否定するのも気が引けるので

これは見なかった事にします・・・・。







+線、流石にココは手直させて頂きました。

見た目も処理もこのままだと良くないです。

短絡トラブルを防ぐ為にもきちんと結束絶縁します。

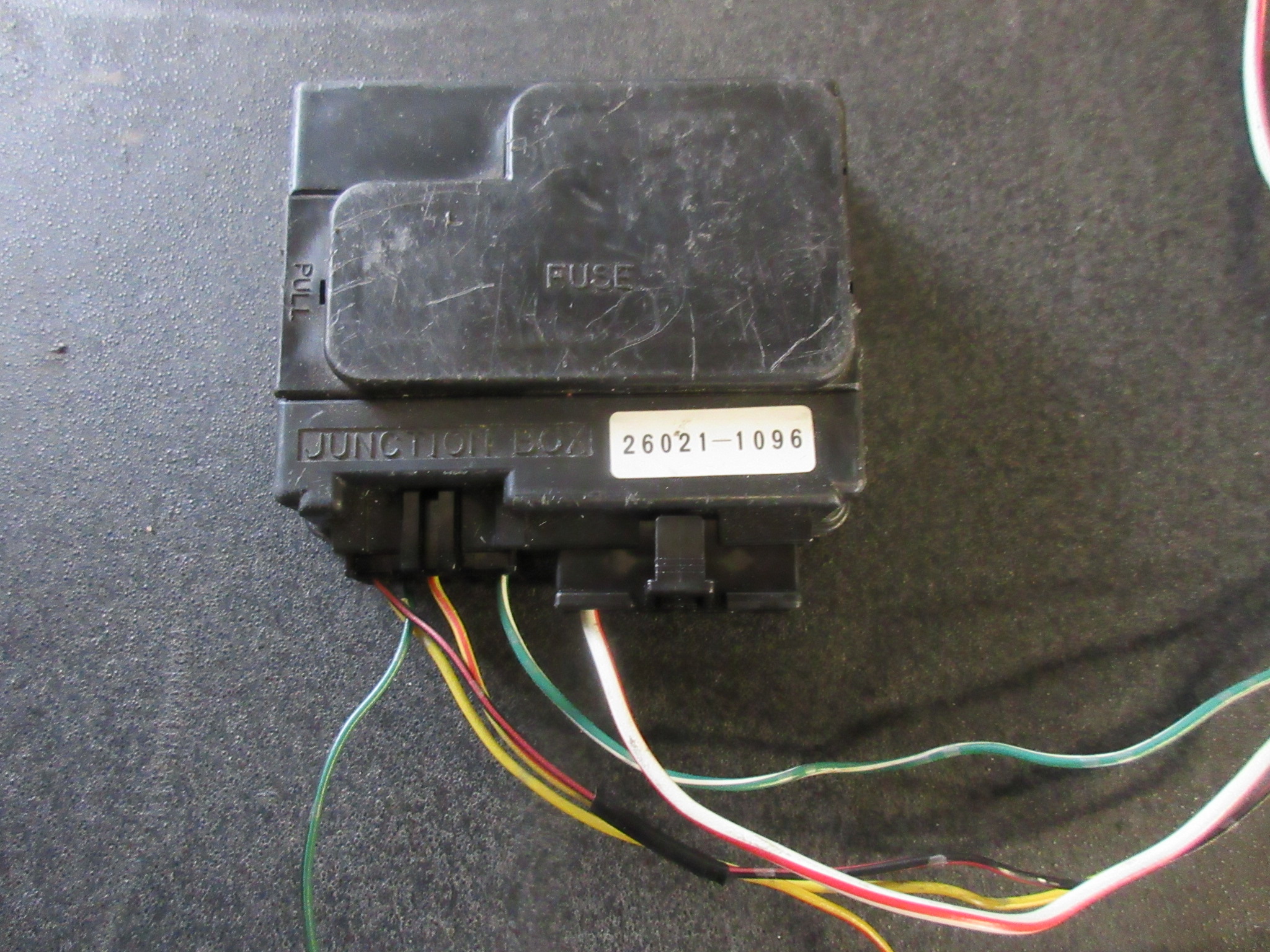

純正ジャンクションボックスは撤去します・・・。

各種サーキットリレーを廃止してダイレクト管理に。

ヒューズボックスも小型にします。







なんだかんだで交換した端子類とカットした配線。

その分、シンプルに素直になったと思います。

まぁ、「取り替えました」アピールでゴザイマス。

他意はゴザイマセン。

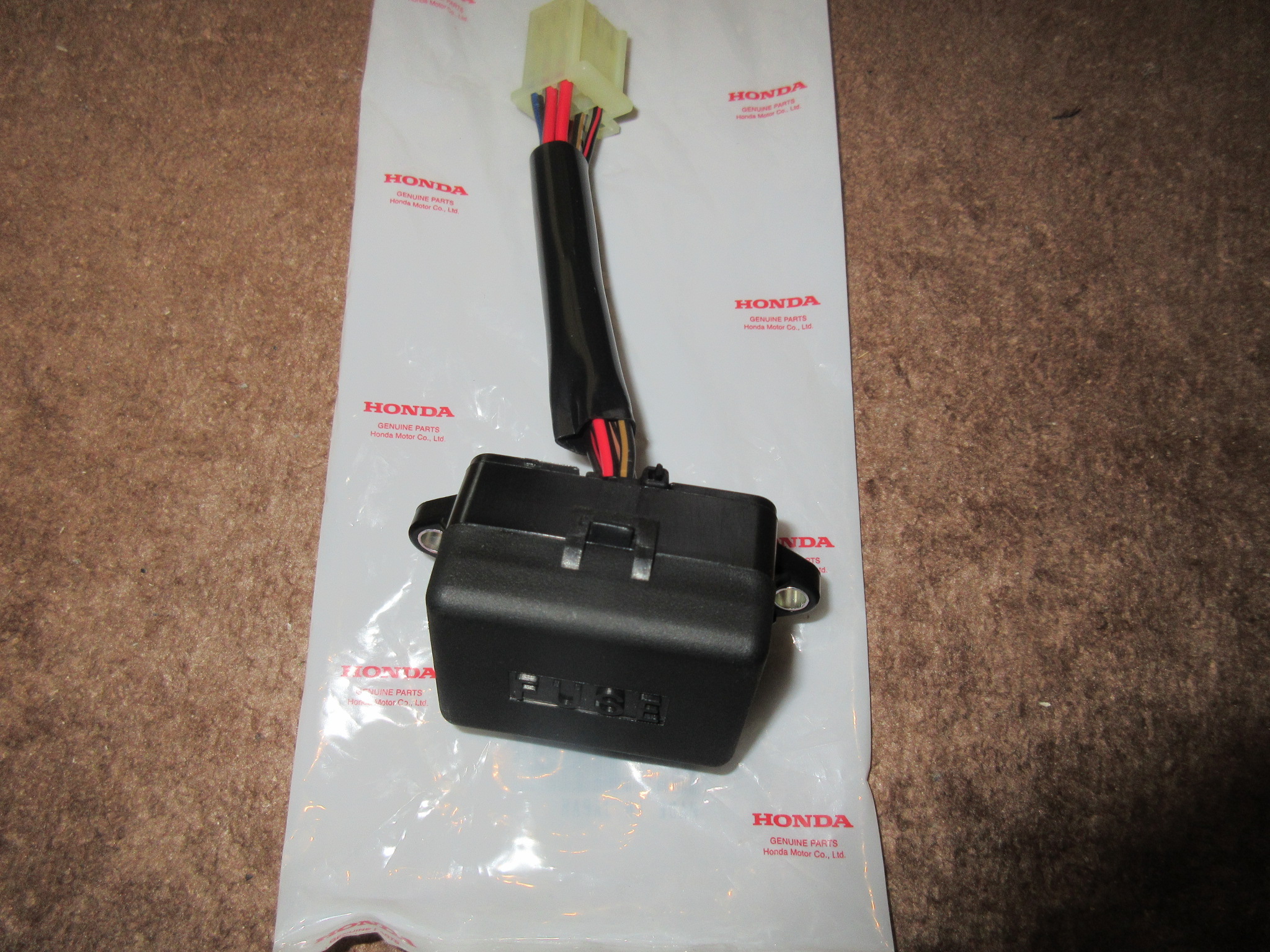

交換したヒューズボックス。

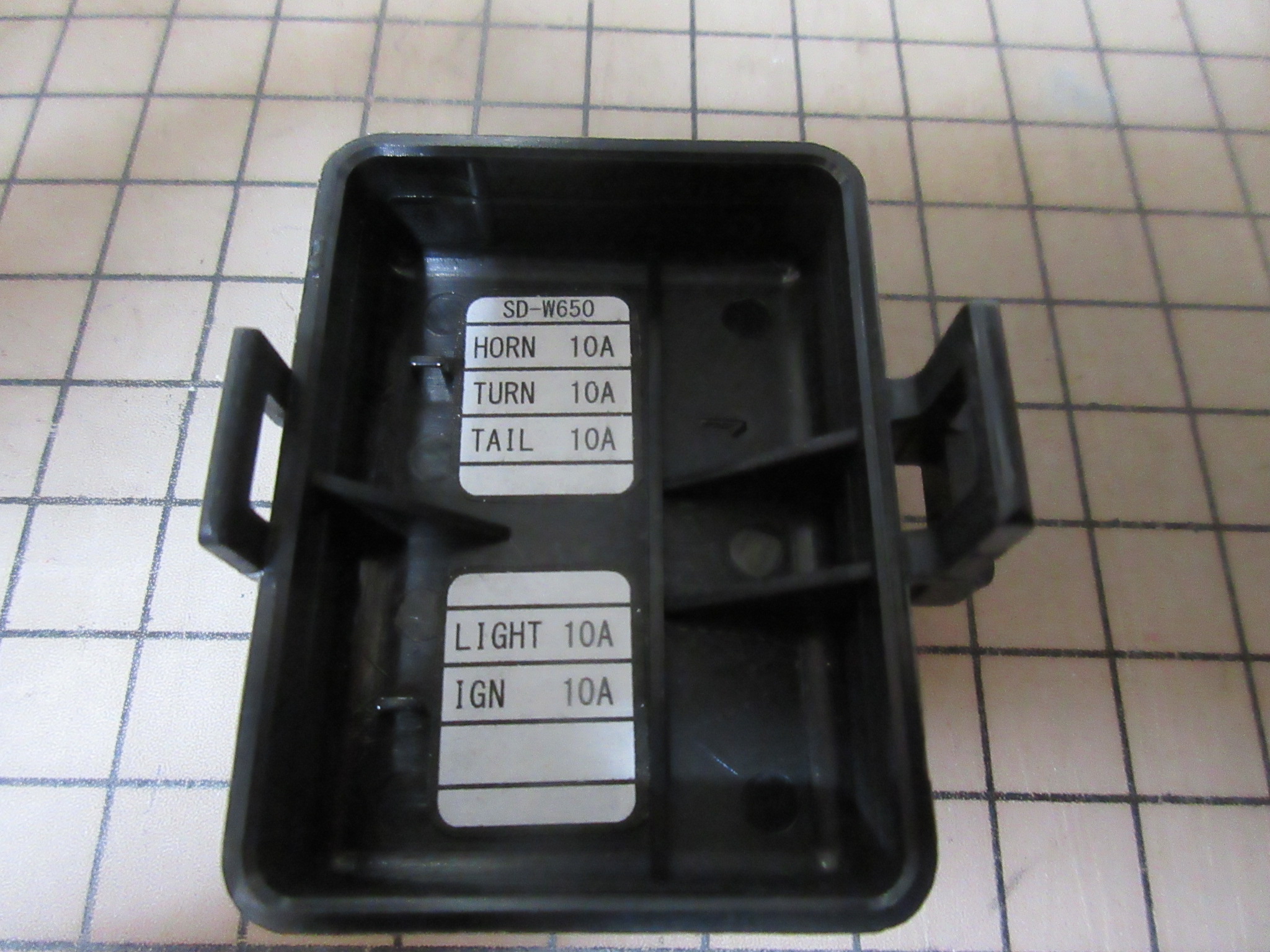

ヒューズ管理ラベルを書き直して終了。



無事エンジンが掛かると良いけど・・・。

ダメだったら車体預かって徹底究明したいと思います。
