【ZRX1200DAEG】ラジエーター交換【CBR1000RR】②

ダエグにSC57ラジエーター装着取付編。


ひとまずZRX1100での取付データを基にして

仮取付しながら様子を見る事にします。

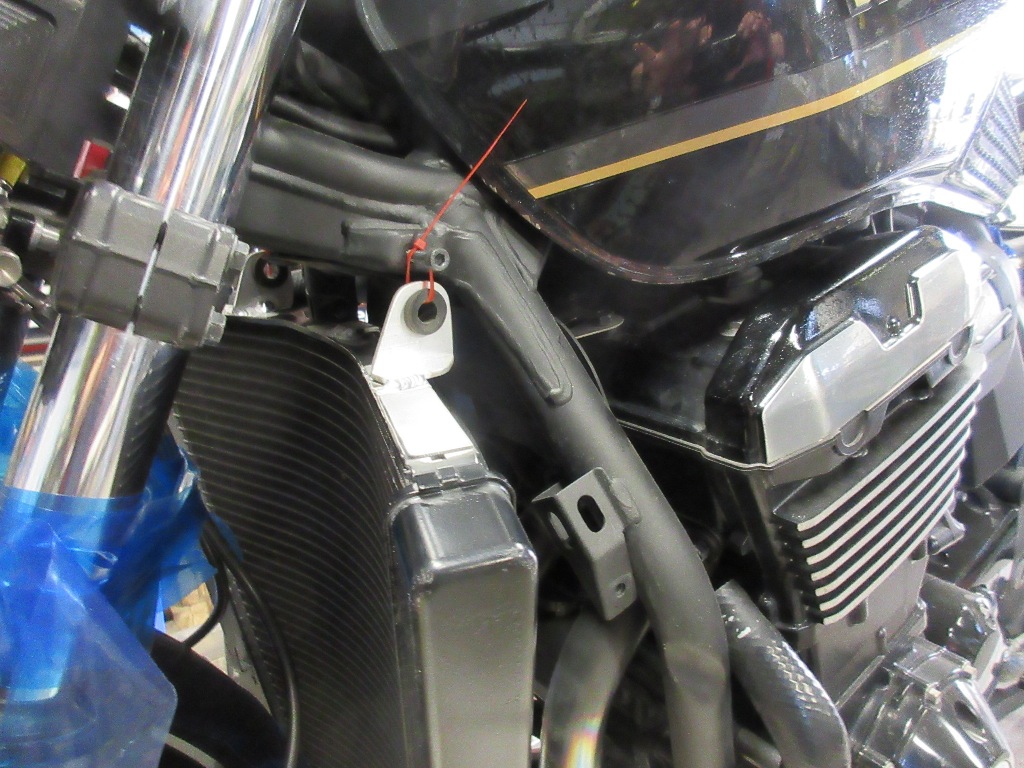

この位置が過去の産物。

沢山悩んで導き出された位置。

ちなみに、ダエグ純正コアの角度が約19°で

SC57コアの当社推奨取付角度が15°となる。


存在感バッチリ威風堂々としててクールである。。。

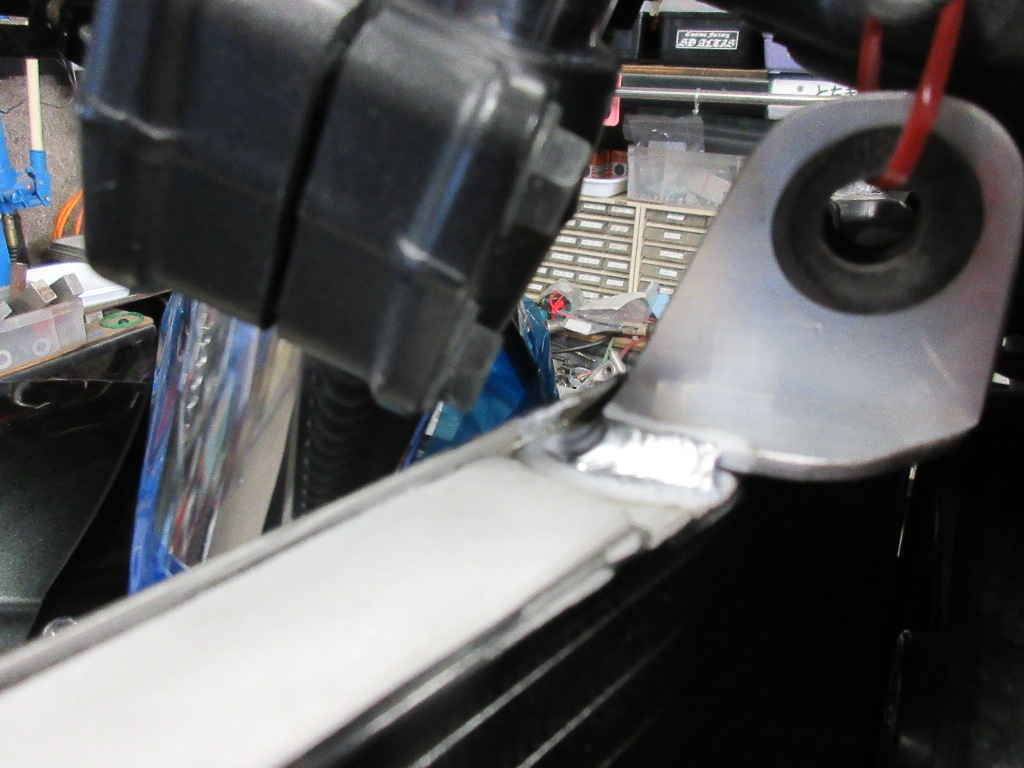

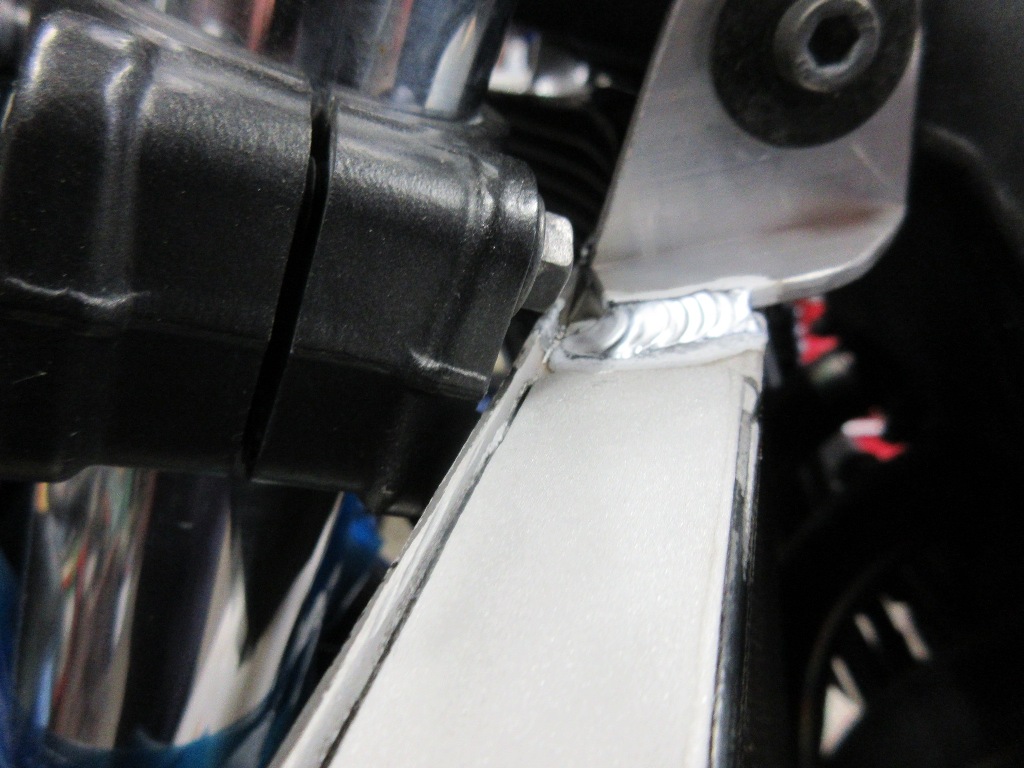

だけど、大きすぎる故に干渉してしまう。

「レーサー対応ですから」と回避名目で行う対策加工が

ハンドルストッパーの追加設置による切角規制。

極端に少なくなる訳じゃないけど弊害は有る。

特にハンドルロックが出来ないのは致命的とも云える。

しかし「ソレしか対策は無い」とも云える。


ストリート仕様なのでデメリットは少ない方が良い。

では干渉しない為にはどうすればいいのか？

改めて実践してみましょう。。。

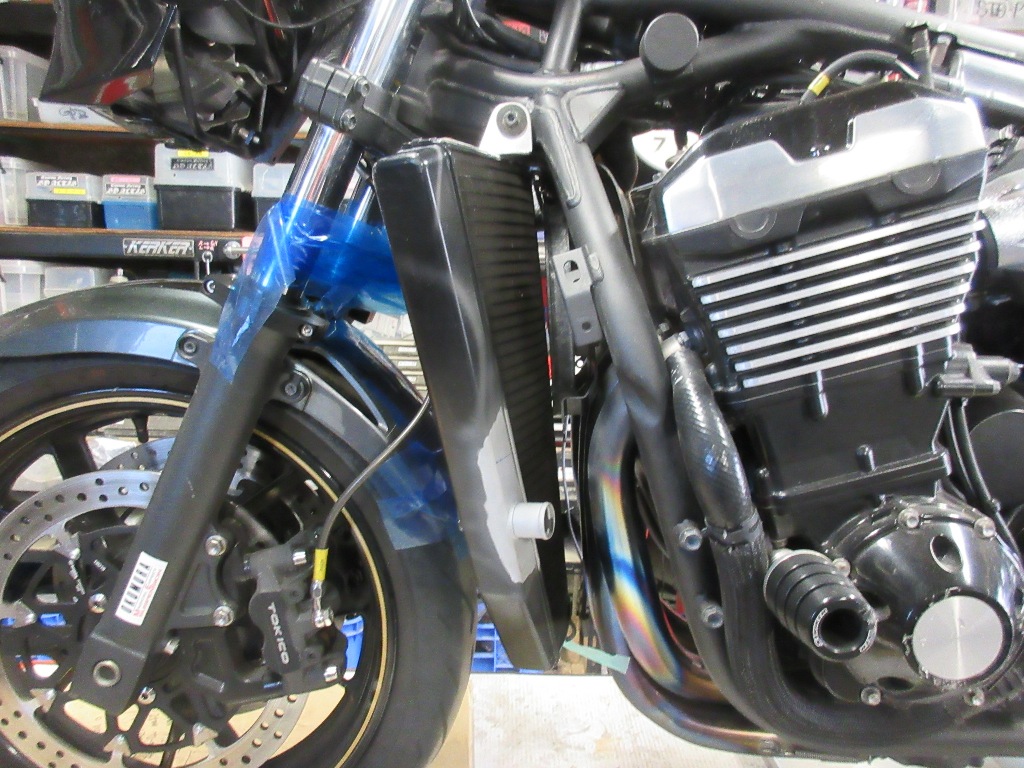

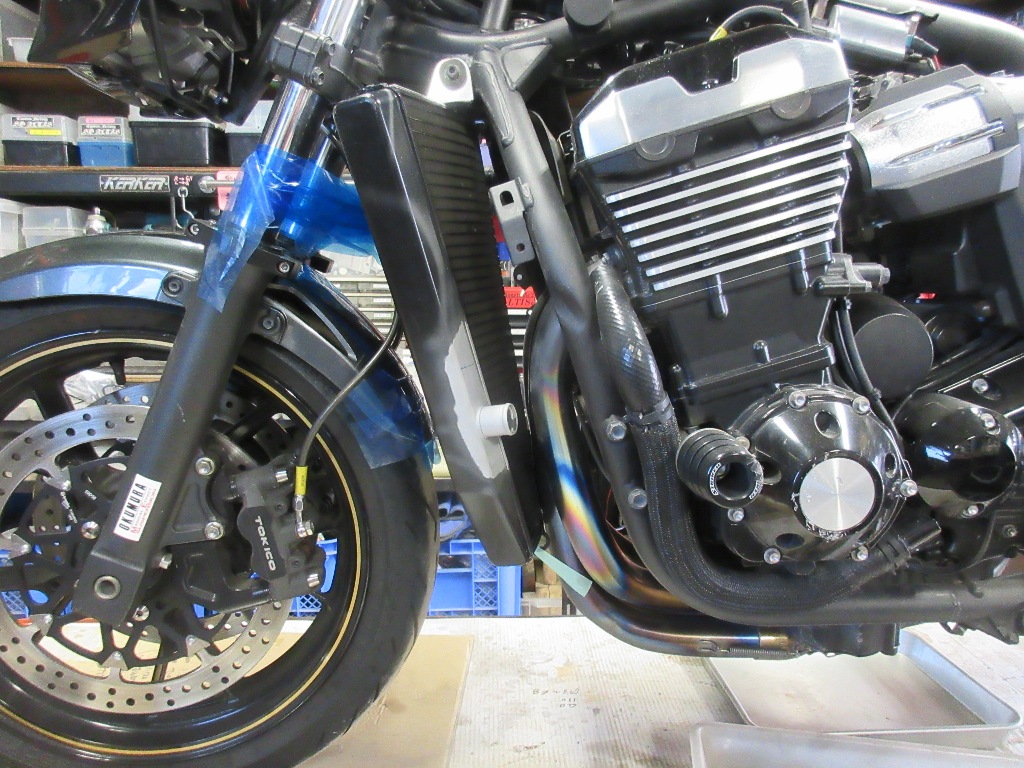

まずは干渉しない位置までコアを下げてみる。


「ナニコレ？」である・・・。

ぶら下がり感がダサい・・・。

コアの角度（9°）が変である・・・。

冷却ファンがエキパイに干渉する為、前方へ追いやられる。






機能性を優先すると「この位置しかない」のです・・・。


「ハンドル切れ角」も純正と同等だし

「ハンドルロックも出来る」けど・・・

「イマイチカッコよくないな」っての避けられない。



だから、SC57ラウンドラジエーターを流用するにあたり

発生するメリットデメリットを天秤にかけまして

「ストッパー規制してかっこいい位置に装着する」となる。




作業が面倒だけど考えたプランとして

ステアリングと同期させたフローティング式ステーで

ハンドル切るとコアも切れるシステムが特許案件かな？


まぁ、そこまで複雑にする問題でも無い訳でね

「ストッパー付けりゃ良いじゃん」的な、ね。。。

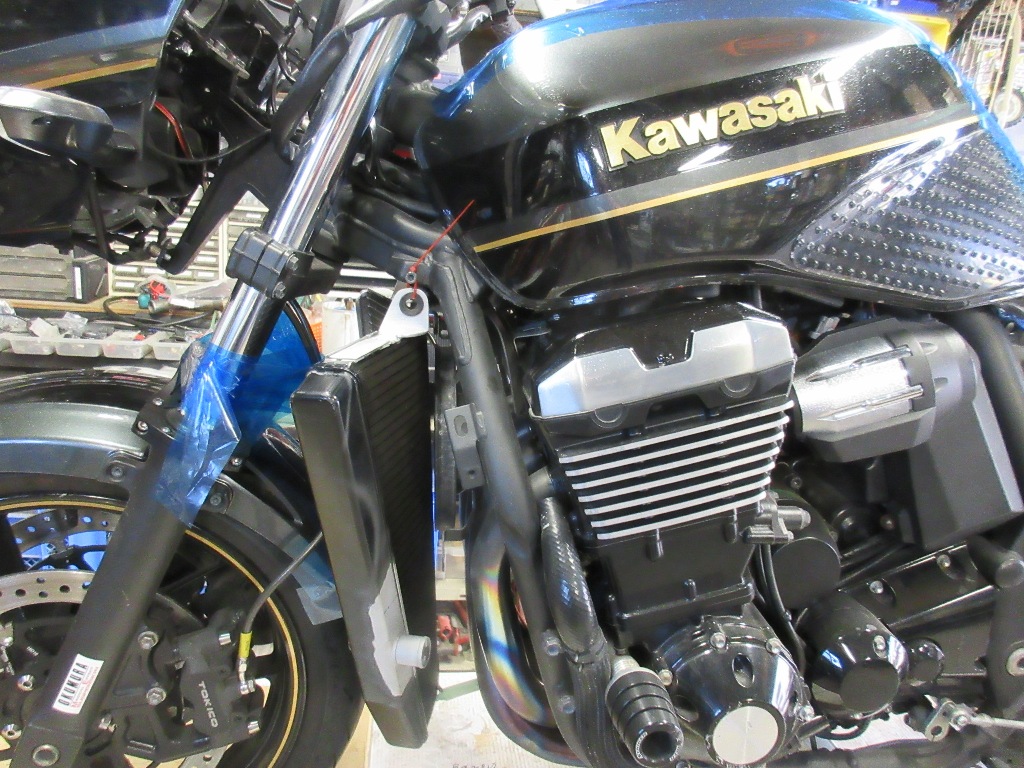

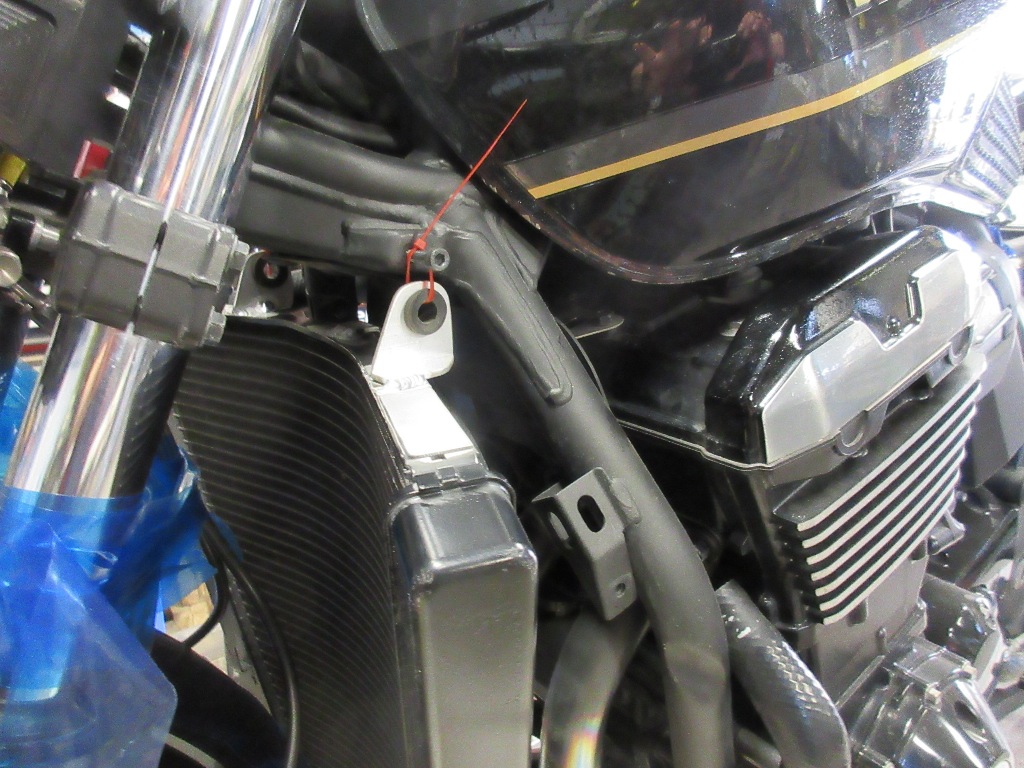

で、やはりこの位置となる。

ファンの取付位置を再考察してみたら

収まりが良くなってもっと素敵、である。。。



ここで当作業におけるデメリットの報告

・ハンドルストッパー規制が必須となる

・ハンドルロック位置の対策が必須となる

この二つをどう捉えるかはあなた次第でゴザイマス。




緊急事態宣言、栃木県は出てませんけど

納車どうしますかね・・・。
