【チョッパー】W650・配線加工【ボバー】②

ボクには定義が良く解らないカテゴリーです。

一時期派の流行だった「ストリート系」よりは洒落が効いてるっぽい。

まぁ、気にスンナ・・・という事で、タイトル変更です。

で、預かりのW650配線カスタム？の修正処理とゆうことで

机上にて配線図を制作し、車体に合わせて配置します。

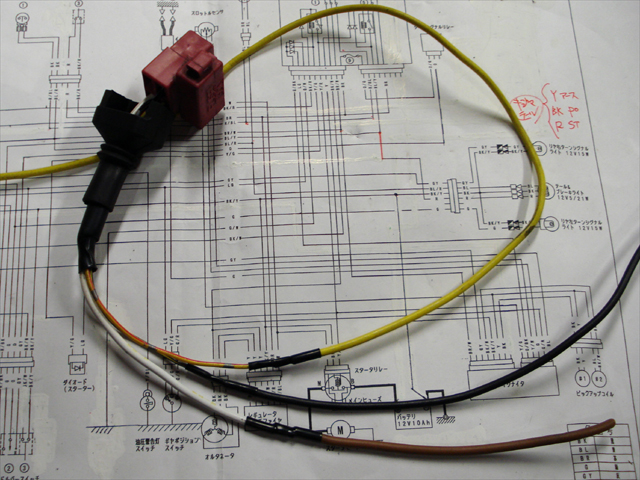

例をとって、スターターリレーへのカプラー線。

0.75なのに1.25で延長するのはかさばるだけですのでNGです。

色違いはトラブルの元なので、同色を揃えての施工が望ましいですね。

延長ポイントが3本共に同位値なのはもっとダメです。

同位置での配線延長には見えないトラブルの予感が有るのです。

はんだで接続した線部が保護被覆をやぶってリークする事前提でね。

これでは後々の管理に支障が出ますのでキチンと修正しましょう。

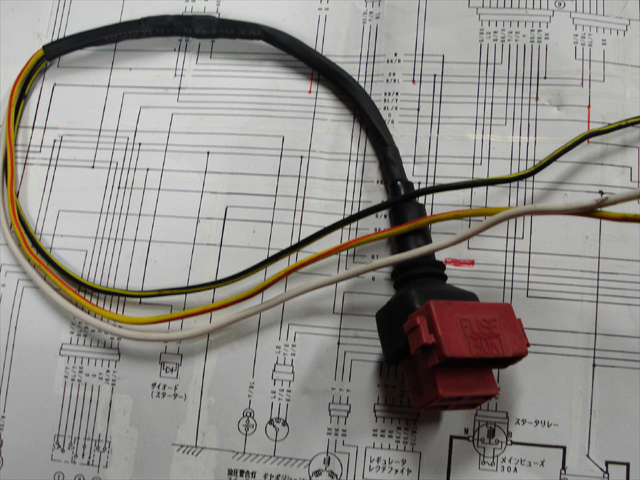

そんな感じで、考慮の上延長処理したスターターリレーが完成。

仕上がりの物見ても別段、なんとも無い様なのが残念です。

一口に配線加工といっても結構な工程を経てるっぽいですねぇ・・・。

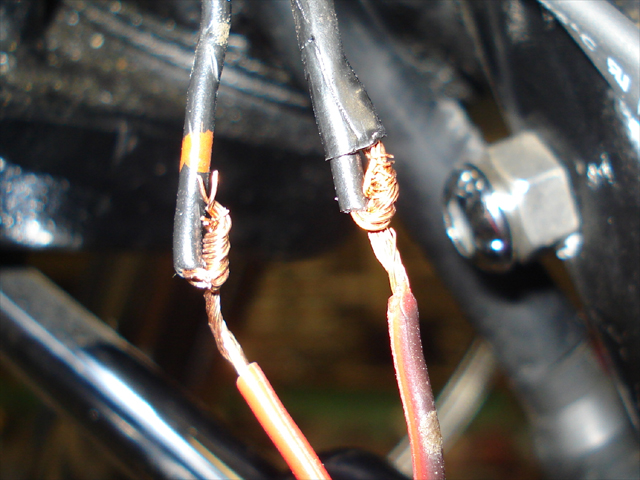

こんな処理はイケマセン・・・。
