後期6速系オイルパン加工

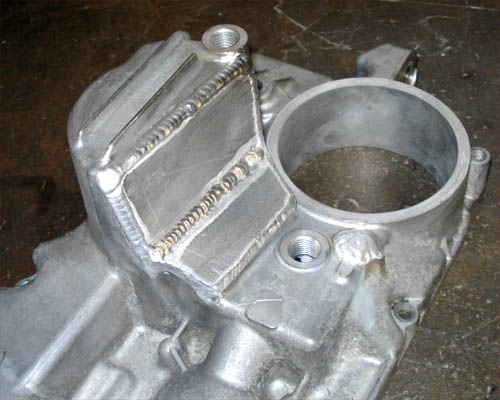

RXレーサー製作中のオイルパン加工。

EGはGPZ1100でマフラーはノジマ製ZRX用を使用。

このマフラーとRXのダウンチューブは強干渉なので

現物合わせで、カット・確認・カット・確認・・・・・。

で、無事にエキパイ固定が完了したらば

こんどは集合部分周辺の干渉確認。

ここではオイルストレーナー部分との強干渉で装着不可。

通常はZRXのオイルパンを使用したりするのが定番ですが

実験的要素も含めて、ストレーナー部分の加工等で対応します。



まぁ、ニンジャ系オイルパン使用でも良いんですけどね・・・。



形状的にはタイプ①と命名。

このパックでは、集合部分が右寄りになるので

アンダーカウルはZRX用でフィッティングします。
